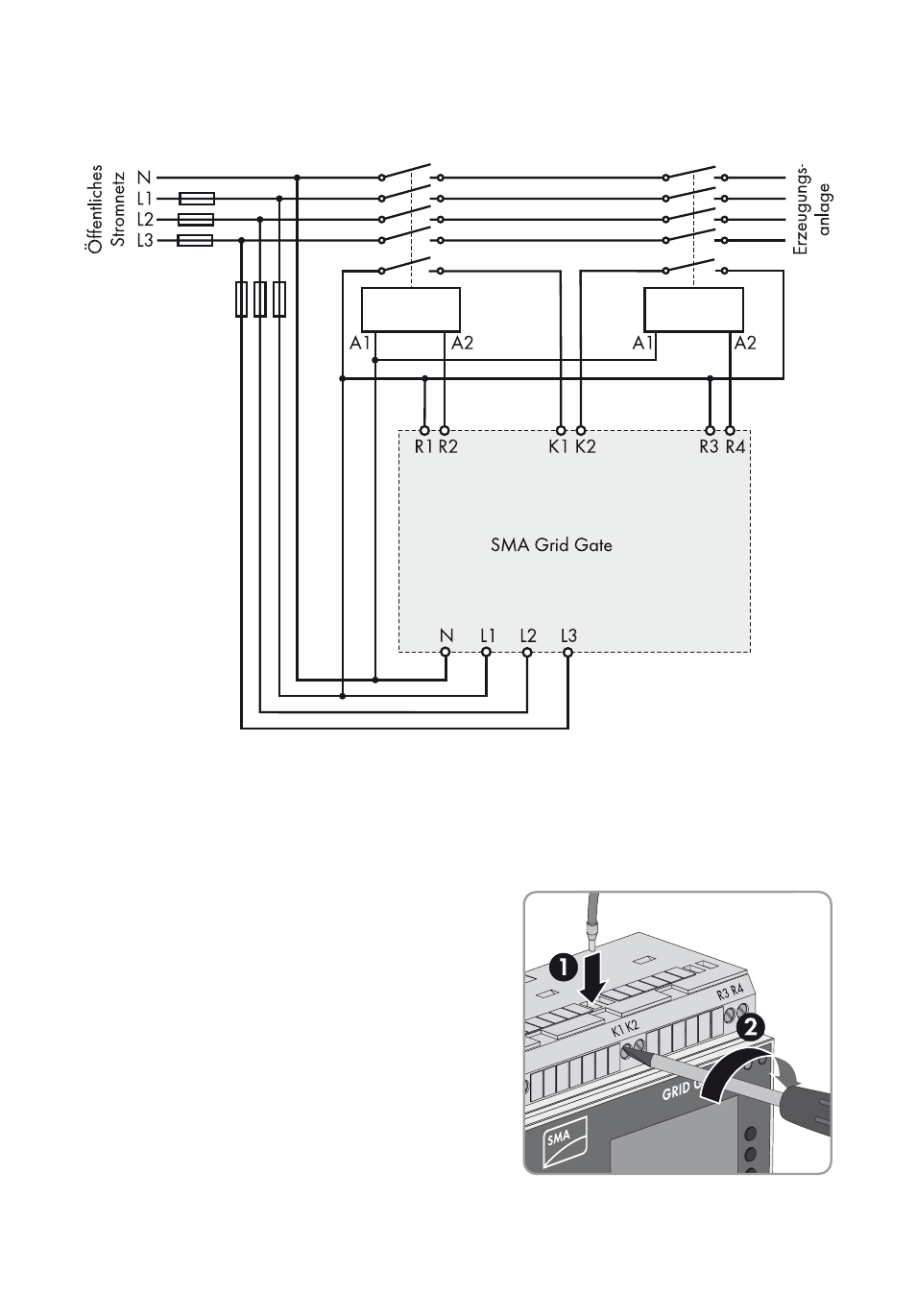

Anschlussplan mit Rückmeldekontakt:
Abbildung 6: Anschlussplan mit Rückmeldekontakt
1. Die Kabel 8 mm abisolieren.
2. Bei flexiblen Kabeln, Aderendhülsen auf die Kabelenden pressen.
3. Schraubklemmen mit einem Schraubendreher lösen.
4. Die Kabel nach Anschlussplan in die Kabelführung
führen und Schraubklemme mit einem
Schraubendreher festschrauben
(Drehmoment: 0,5 Nm ... 0,6 Nm).
5. Sicherstellen, dass die Kabel fest in den Klemmblöcken sitzen.
