SMA GRID GATE - Handbuch (Seite 13)

SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung GridGate-10-IA-de-15 13
6 Elektrischer Anschluss
6.1 Sicherheit beim elektrischen Anschluss
Stromschlag
Lebensgefahr durch hohe Spannung.
• Vor dem Anschluss des SMA Grid Gate, 5 Sicherheitsregeln beachten.
6.2 Übersicht des Anschlussbereichs

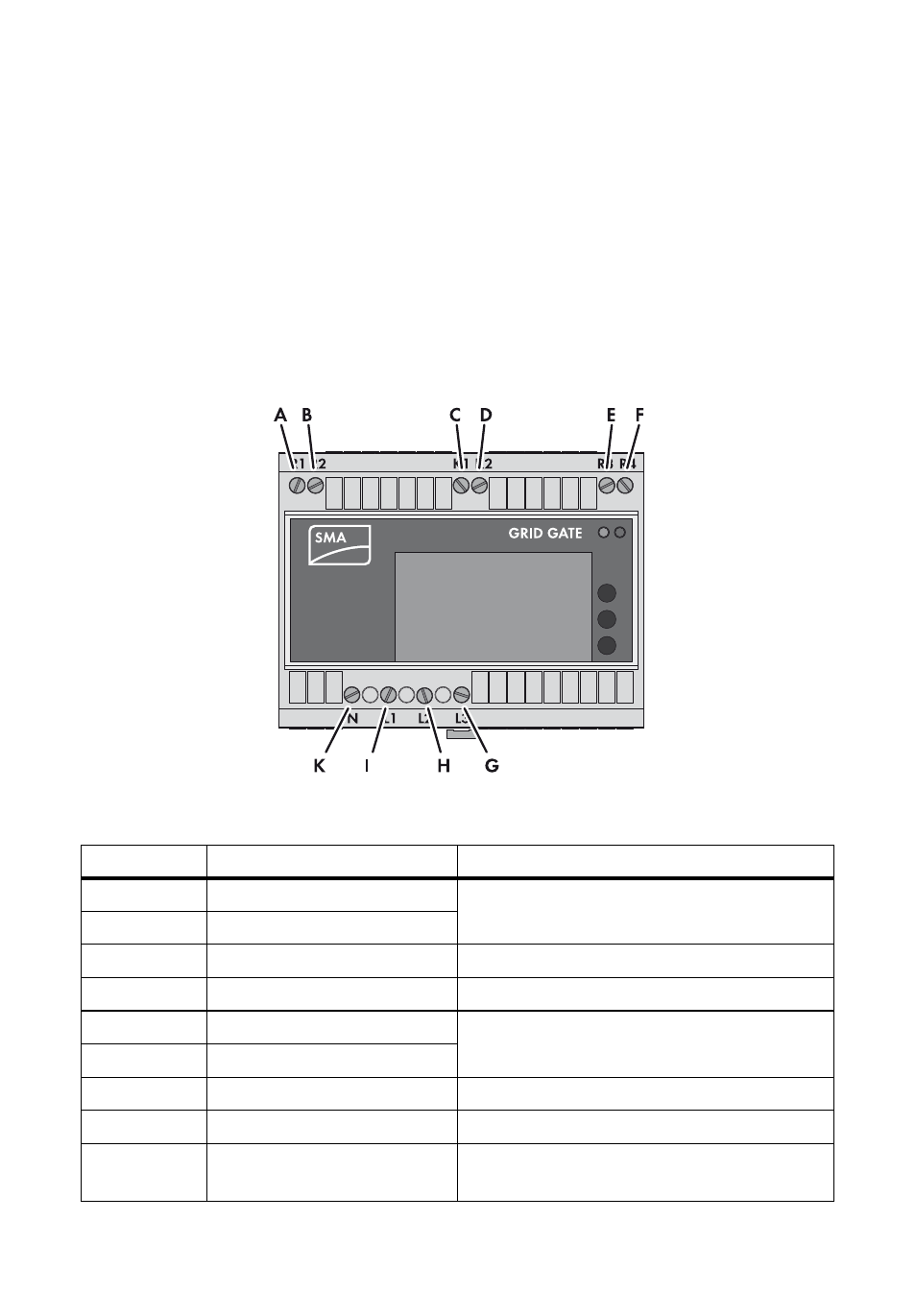

Abbildung 4: Anschlussbereiche des SMA Grid Gate
Position Bezeichnung Beschreibung
A Anschlussklemme „R1“ Potenzialfreier Schaltkontakt (Schließer) zur
Steuerung des Kuppelschalters 1
B Anschlussklemme „R2“
C Anschlussklemme „K1“ Rückmeldekontakt für Kuppelschalter 1
D Anschlussklemme „K2“ Rückmeldekontakt für Kuppelschalter 2
E Anschlussklemme „R3“ Potenzialfreier Schaltkontakt (Schließer) zur
Steuerung des Kuppelschalters 2
F Anschlussklemme „R4“
G Anschlussklemme „L3“ Messkontakt für die Phase L3
H Anschlussklemme „L2“ Messkontakt für die Phase L2
I Anschlussklemme „L1“ Messkontakt für die Phase L1 und
Spannungsversorgung
