SMA Solar Technology AG 8 Bedienung
Installationsanleitung GridGate-10-IA-de-15 19
8.2 Übersicht
Die Anzeige zeigt den Status des SMA Grid Gate.

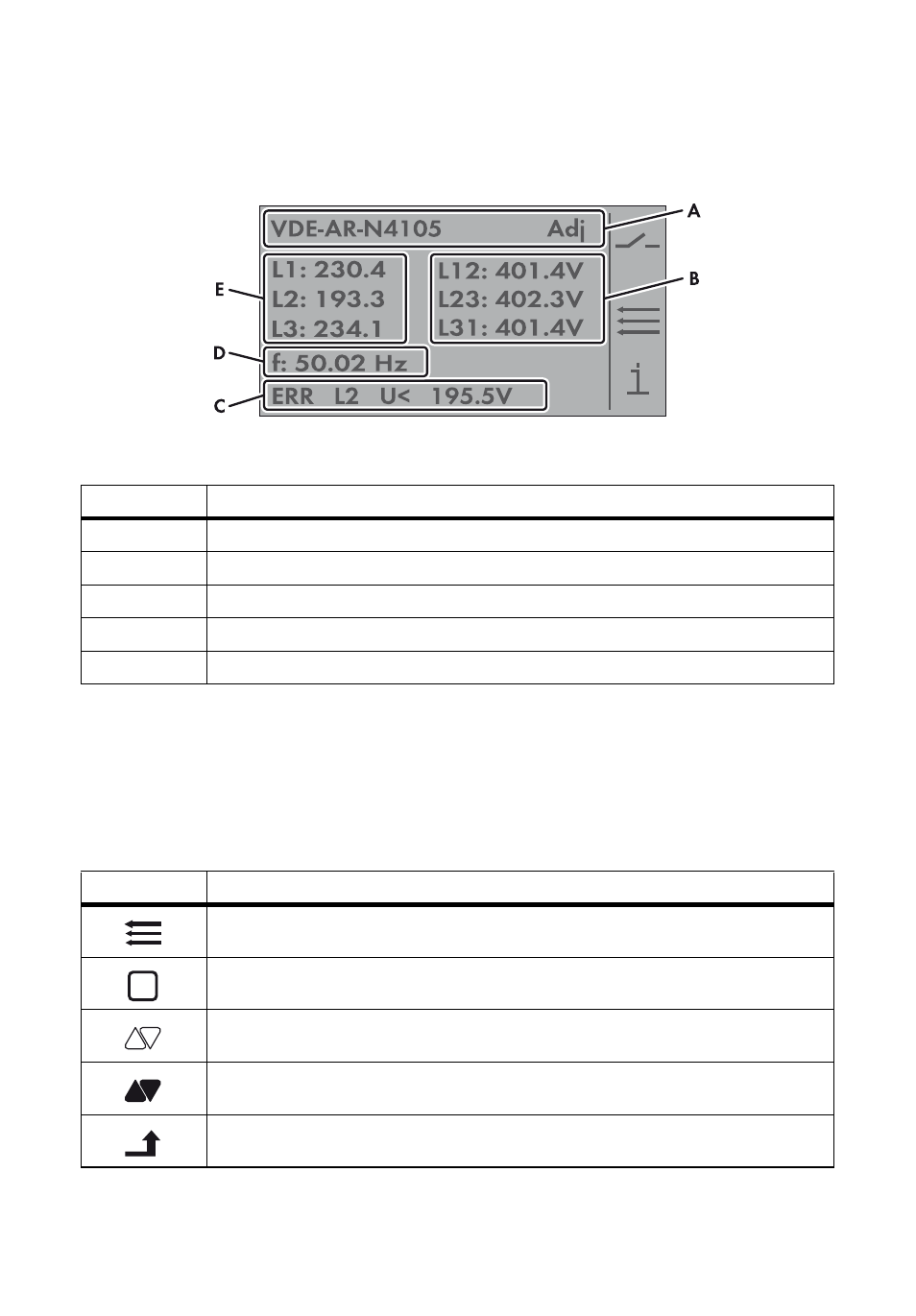

Abbildung 7: Anzeige des Grafik-Displays während des Betriebs
8.3 Definition der Bediensymbole
Die Bedienung des SMA Grid Gate erfolgt über die 3 Tasten neben dem Grafik-Display. Die
Bedeutung der Tasten wird neben der Taste im Grafik-Display dargestellt.
Position Bezeichnung
A Länderdatensatz*
* Wenn Sie Parameter innerhalb des Länderdatensatzes geändert haben, wird im Display der Zusatz „Adj“ angezeigt.
B Spannung zwischen L1-L2, L2-L3 und L3-L1
C Statuszeile**
** In der Statuszeile bekommen Sie die Statusmeldungen angezeigt (Statusmeldungen siehe Kapitel 9.2).
D Netzfrequenz
E Spannung zwischen N-L1, N-L2 und N-L3
Symbol Bezeichnung
Hauptmenü
Auswahl bestätigen
Zeilenweise runter oder hoch blättern
Seitenweise runter oder hoch blättern
Zurück
