Besonderheiten der Systemübersichten Tag, Woche (Beispiel)

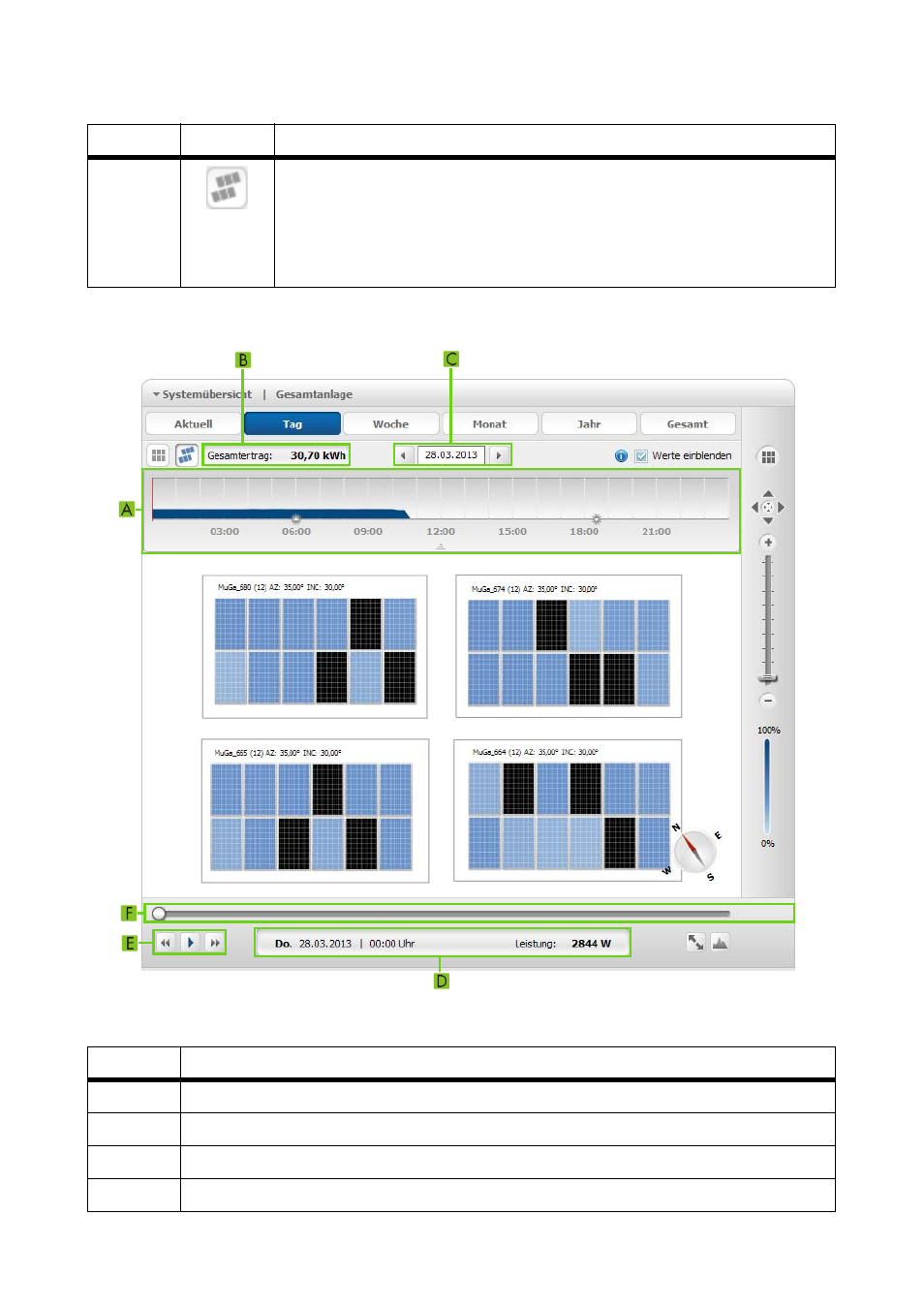

Abbildung 3: Systemübersicht Tag (Beispiel)
M Schaltfläche zum Einschalten der Ansicht gemäß eingestelltem
Anlagen-Layout (siehe Kapitel 7.2.2 „Anlagen-Layout
erstellen“, Seite 45). Die Ausrichtung der Darstellung wird gemäß
Anlagen-Layout übernommen. Die Bezeichnung der jeweiligen Teilanlage
wird als Beschriftung angezeigt.
Position Erklärung
A Kurve aus Leistungswerten des Darstellungszeitraums
B Zeigt den Gesamtertrag des Darstellungszeitraums an
C Schaltflächen zum Wählen des darzustellenden Tages
D Zeigt den dargestellten Zeitpunkt und den Leistungswert an
Position Symbol Erklärung
