7.2.1 Benutzeroberfläche

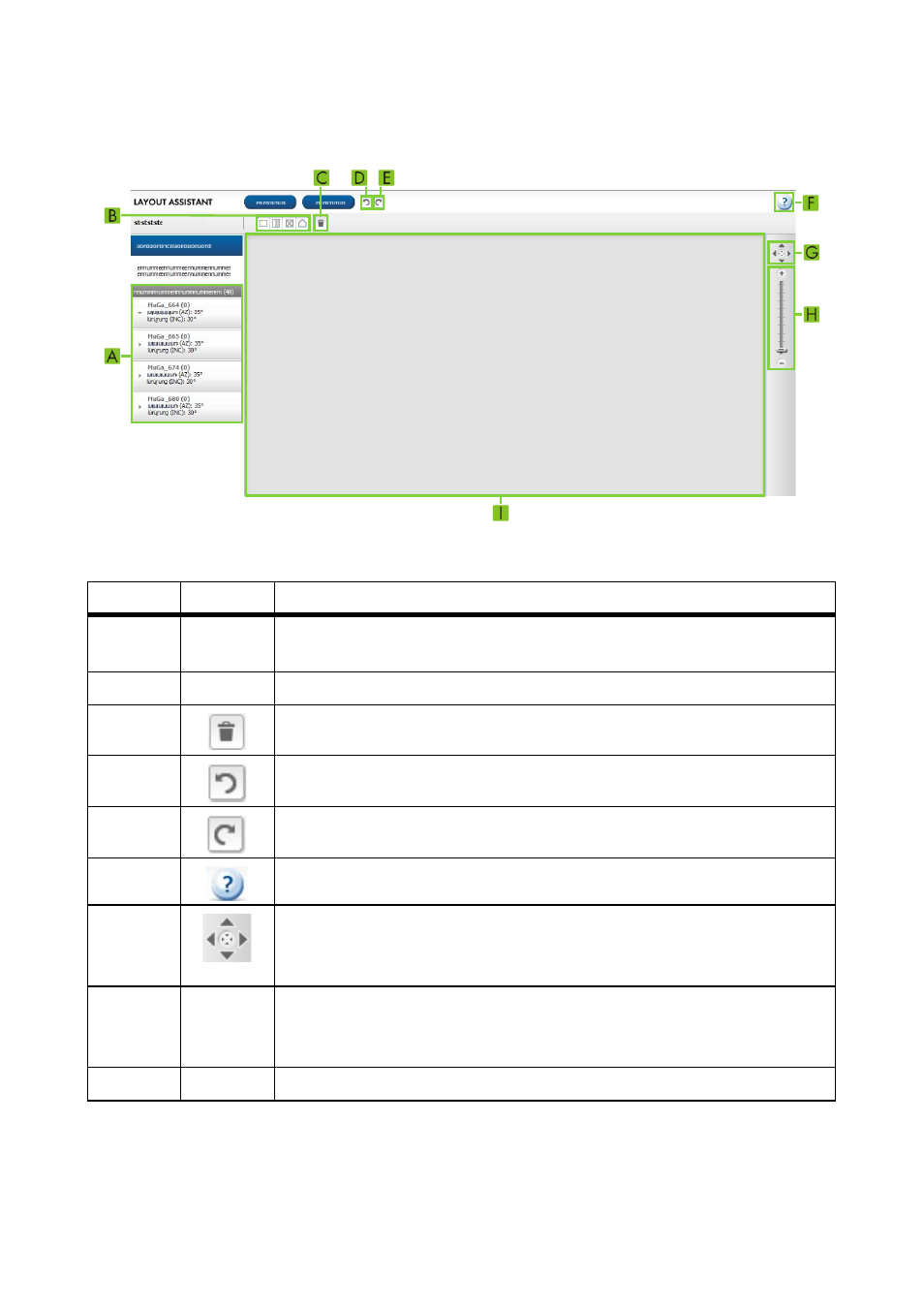

Abbildung 6: Benutzeroberfläche des Layout Assistant (Beispiel)
Position
Symbol
Erklärung
A
−
Bereich für die Zuordnung der Wechselrichter-Seriennummern zu den
PV-Modulen und den dazugehörigen Wechselrichtern
B
−
Zeichenwerkzeuge
C
Schaltfläche zum Löschen des gewählten Objekts
D
Schaltfläche zum Widerrufen der letzten Aktion
E
Schaltfläche zum Wiederherstellen der letzten Aktion
F
Schaltfläche zum Aufrufen der Hilfe
G
Schaltflächen zum Verschieben der Darstellung. Die Schaltfläche in der
Mitte richtet die Darstellung mittig aus. Tipp: Sie können die Darstellung
auch mit gedrückter linker oder rechter Maustaste verschieben.
H
−
Schaltflächen und Schieberegler zum Vergrößern und Verkleinern der
Darstellung. Tipp: Sie können die Darstellung auch durch Drehen des
Mausrads ändern.
I
−
Arbeitsbereich zum Erstellen des Anlagen-Layouts
