Datenkabel am SBU 5000 anschließen

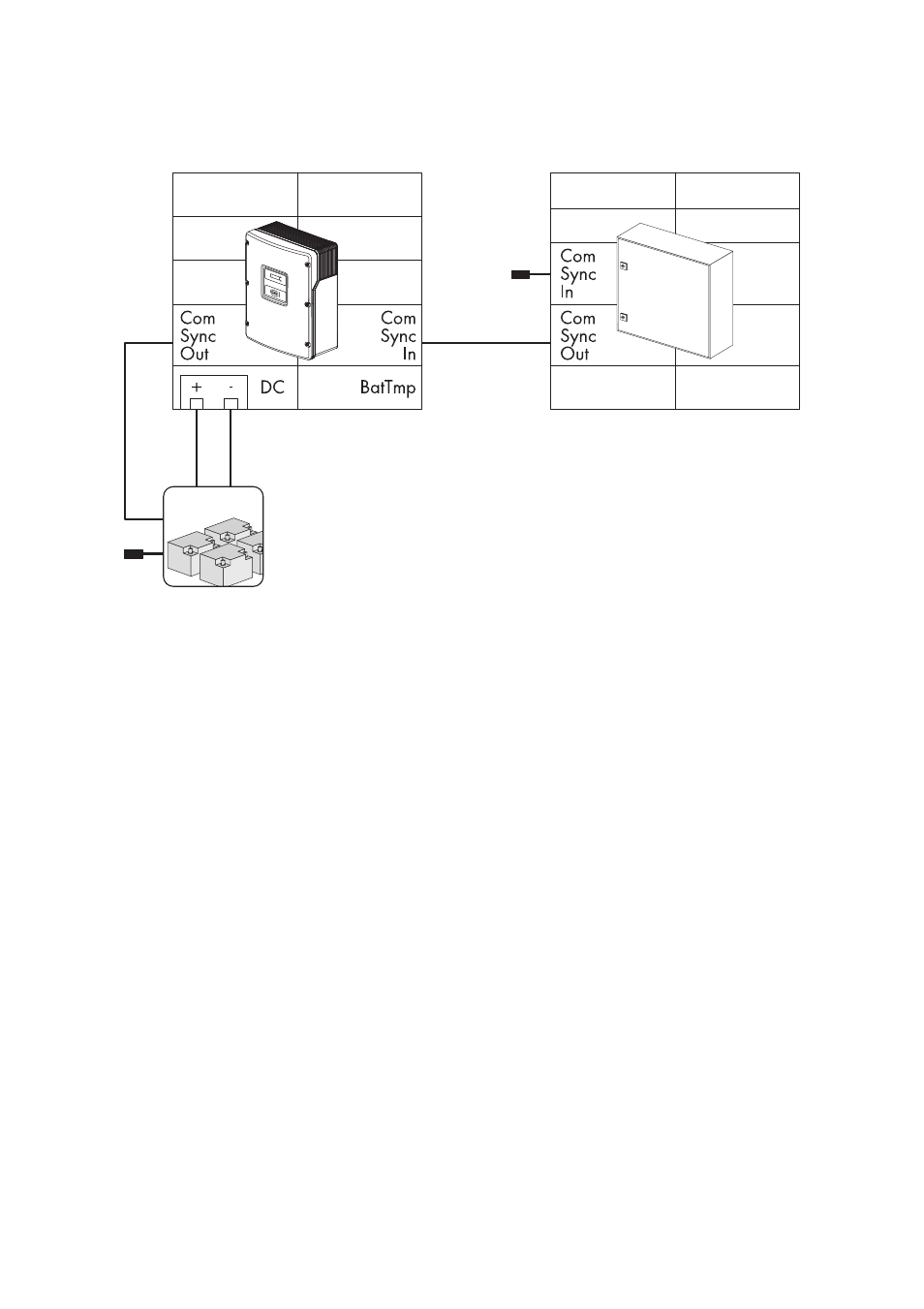

Abbildung 1: Verschaltungsübersicht der Kommunikation
Voraussetzung:
☐ Batterie muss kompatibel zum Backup-Wechselrichter sein (siehe Planungsleitfaden
„Eigenverbrauchsoptimierung Sunny Backup / Sunny Home Manager“ unter
www.SMA‑Solar.com)
1. Sicherstellen, dass der SBU 5000 spannungsfrei geschaltet ist (siehe Technische Beschreibung
des SBU 5000).
2. Den linken Gummistopfen aus dem Gummi-Anschlussbereich herausdrücken („Kommunikation
Mehrgeräteanschluss“ siehe Technische Beschreibung SBU 5000 Kapitel 6.4.3).
3. Abschlusswiderstand aus der Buchse ComSyncOut entfernen.
4. Das mitgelieferte schwarze RJ45-Kabel durch den Gummi-Anschlussbereich hindurchführen und
in die Buchse ComSyncOut stecken.
5. Gummi-Anschlussbereich mit einem Gummistopfen verschließen.
6. Das schwarze RJ45-Kabel an den Eingang des Kommunikations-Anschlusses der Batterie
anschließen (siehe Installationsanleitung der Lithium-Ionen-Batterie).
7. Sicherstellen, dass der Kommunikationsbus an der Batterie abgeschlossen ist.
