4 Produktbeschreibung
4.1 Sunny Boy
Der Sunny Boy ist ein transformatorloser PV-Wechselrichter, der den Gleichstrom des PV-Generators
in netzkonformen Wechselstrom wandelt und den Wechselstrom in das öffentliche Stromnetz
einspeist.

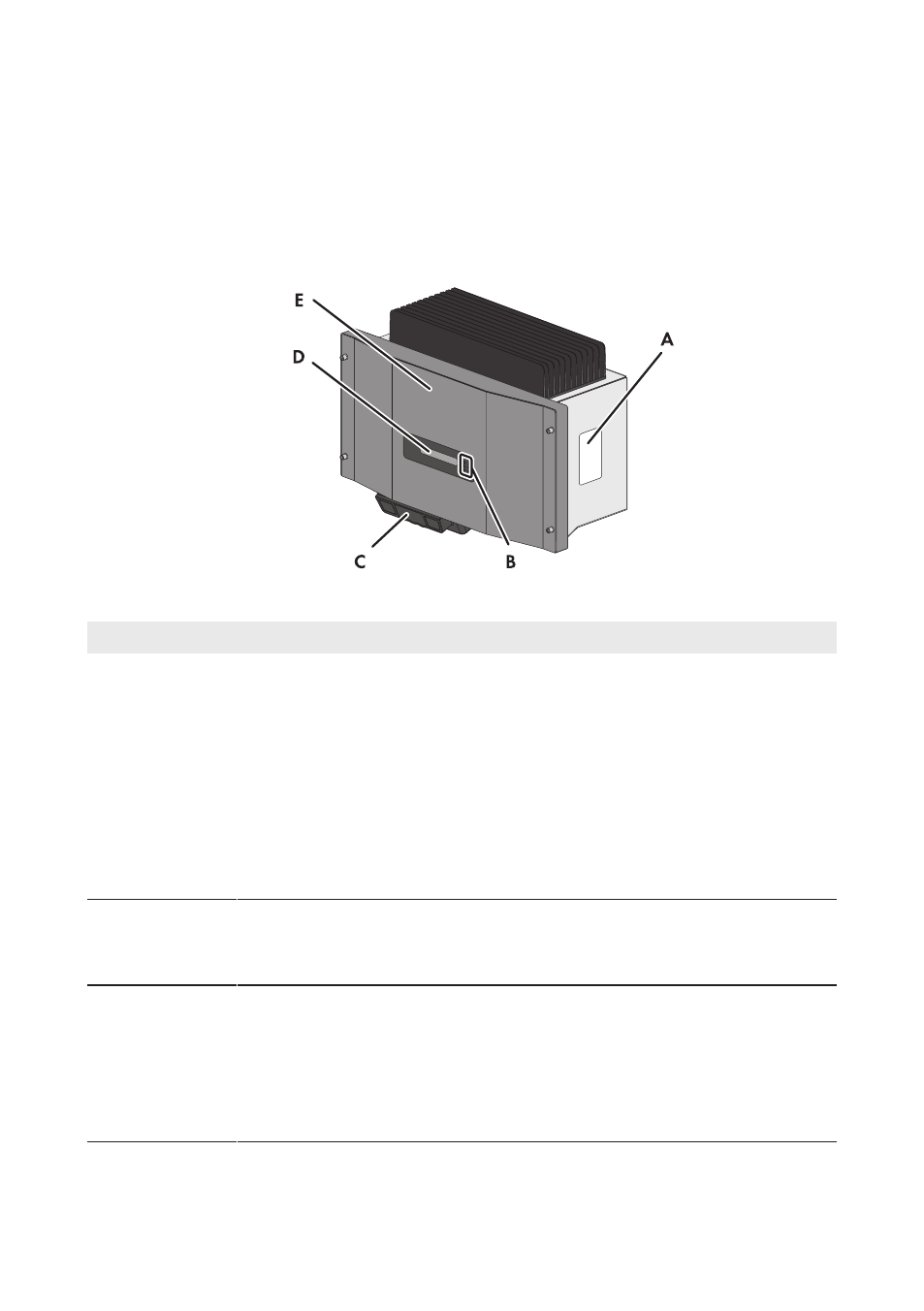

Abbildung 2: Aufbau des Sunny Boy
Position Bezeichnung
A Typenschild
Das Typenschild identifiziert den Wechselrichter eindeutig. Die Angaben auf
dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und
bei Fragen an die SMA Service Line. Auf dem Typenschild finden Sie folgende
Informationen:
• Gerätetyp (Model)
• Seriennummer (Serial No.)
• Herstellungsdatum (Date of manufacture)
• Gerätespezifische Kenndaten
B LEDs
Die LEDs signalisieren den Betriebszustand des Wechselrichters (siehe Kapi-
tel 9.2 "LED-Signale", Seite 47).
C Electronic Solar Switch (ESS)*
Der ESS bildet zusammen mit den DC-Steckverbindern eine DC-Lasttrennein-
richtung. Der ESS bildet im gesteckten Zustand eine leitende Verbindung zwi-
schen PV-Generator und Wechselrichter. Durch Abziehen des ESS wird der
DC-Stromkreis unterbrochen, und durch Abziehen aller DC-Steckverbinder ist
der PV-Generator vollständig vom Wechselrichter getrennt.
