6.3.2
Wechselrichter an das öffentliche Stromnetz anschließen

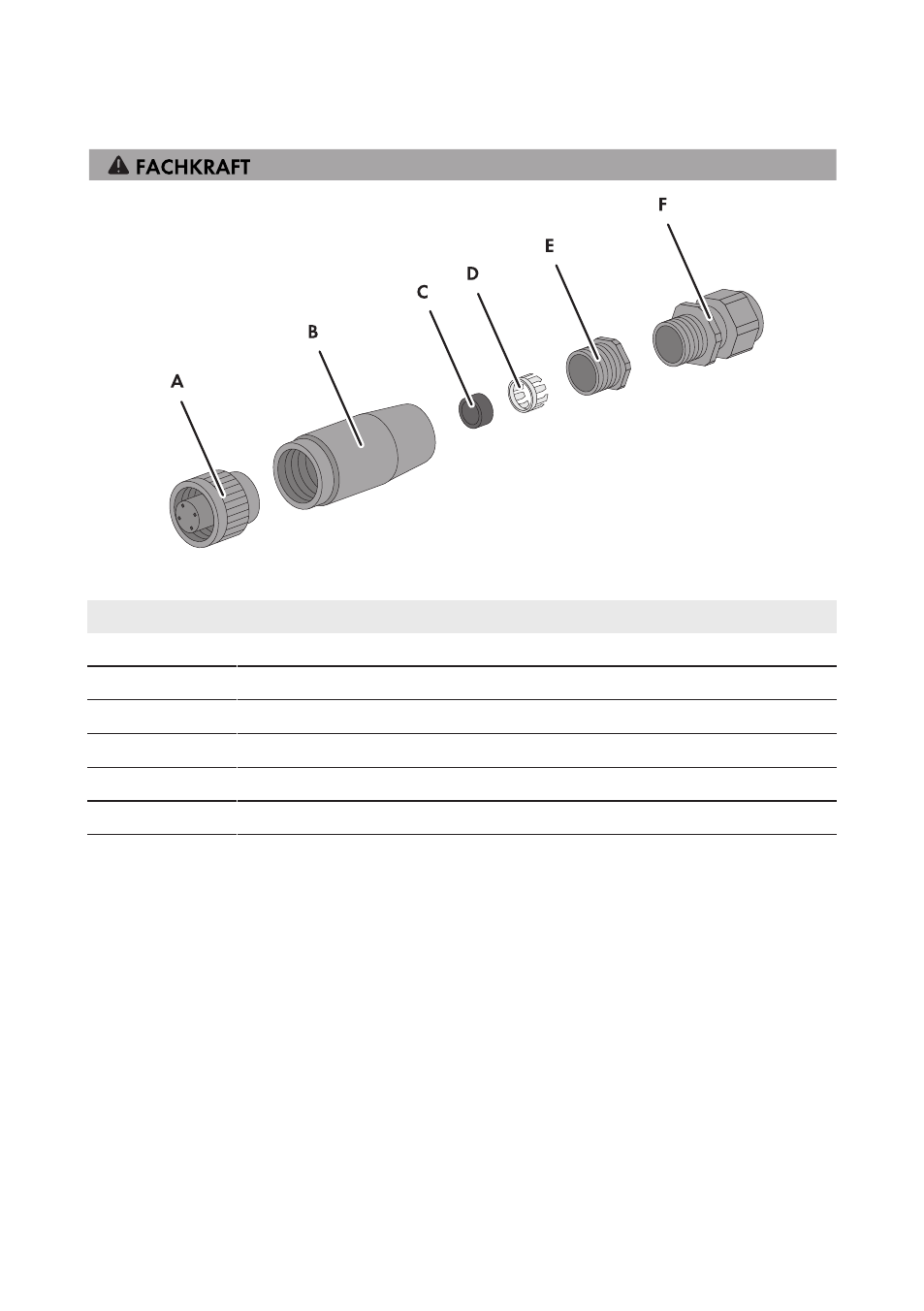

Abbildung 8: Bestandteile der AC-Kupplungsdose
Position
Bezeichnung
A
Buchseneinsatz
B
Gewindehülse
C
Dichtungsring PG13,5
D
Klemmkorb PG13,5
E
Druckschraube PG13,5 für Leitungsdurchmesser 7 mm … 10 mm
F
Kabelverschraubung M20x1,5 für Leitungsdurchmesser 10 mm … 14 mm
Voraussetzungen:
☐ Anschlussbedingungen des Netzbetreibers müssen eingehalten werden.
☐ Netzspannung muss im erlaubten Bereich liegen. Der genaue Arbeitsbereich des
Wechselrichters ist in den Betriebsparametern festgelegt (siehe Technische Beschreibung
).
Vorgehen:
1. Passende Kabelverschraubung für das AC-Kabel wählen.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
3. Das AC-Kabel 30 mm abmanteln.
4. L und N jeweils 5 mm kürzen.
5. L, N und PE jeweils 4 mm abisolieren.
6. Wenn der Außendurchmesser des Kabels 7 mm bis 10 mm beträgt, Dichtungsring, Klemmkorb
und Druckschraube verwenden:
