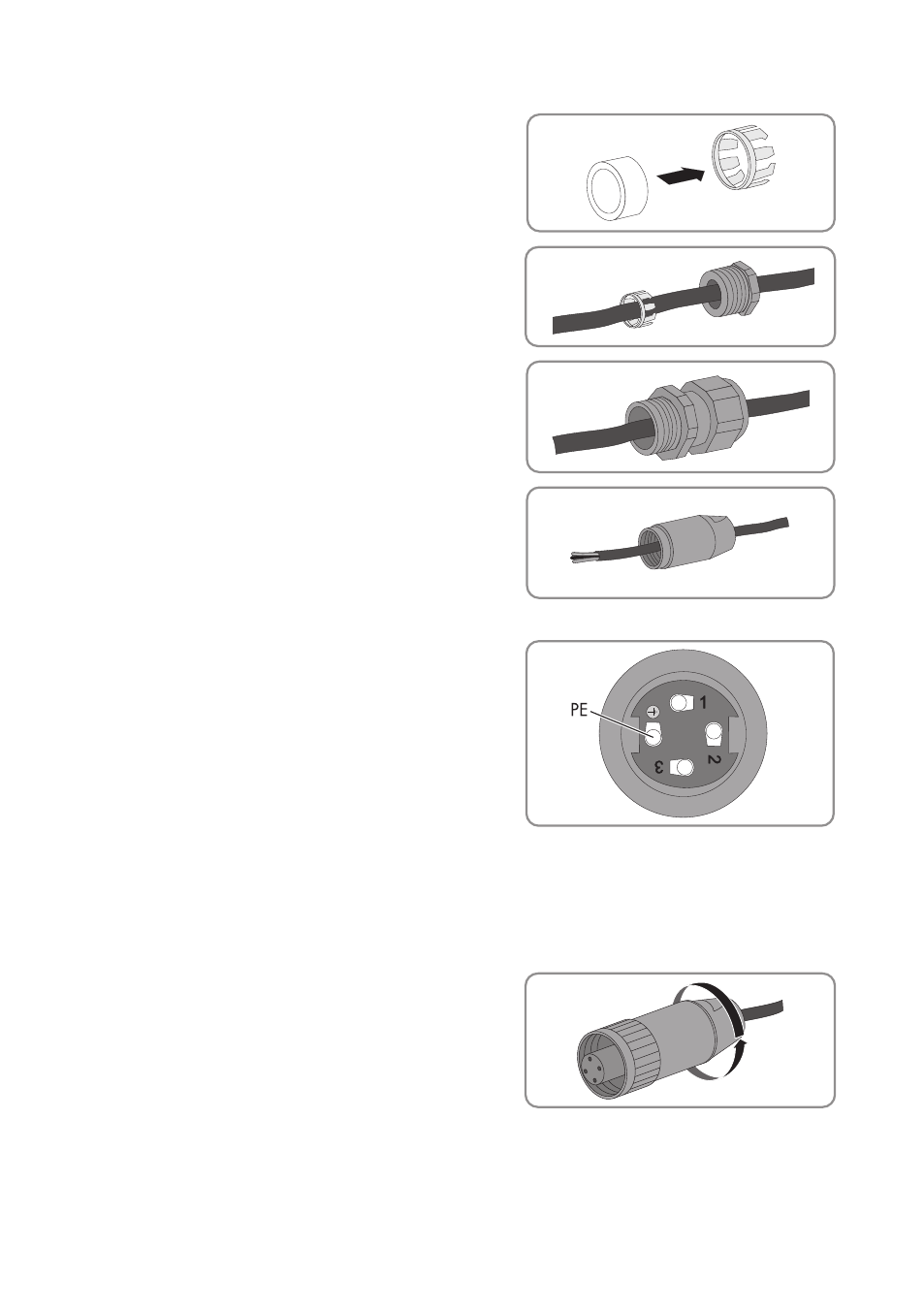

• Dichtungsring in Klemmkorb drücken.
• Druckschraube PG13,5 und Klemmkorb mit
Dichtungsring über AC-Kabel führen.
7. Wenn der Außendurchmesser des Kabels
10 mm bis 14 mm beträgt, Kabelverschraubung
M20x1,5 über AC-Kabel führen.
8. Gewindehülse über das AC-Kabel führen.
9. PE, N und L an den Buchseneinsatz anschließen:
• PE in die Schraubklemme mit dem
Erdungssymbol am Buchseneinsatz stecken
und Schraube festziehen.
• N bzw. bei Splitphase L2 in die Schraubklemme 1 am Buchseneinsatz stecken und
Schraube festziehen.
• L bzw. bei Splitphase L1 in die Schraubklemme 2 am Buchseneinsatz stecken und
Schraube festziehen.
10. Sicherstellen, dass alle Leiter fest im Buchseneinsatz sitzen.
11. Gewindehülse fest auf den Buchseneinsatz
drehen.
