5.2 Wechselrichter montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 2 Schrauben, die sich für den Untergrund und das Gewicht des Wechselrichters eignen
☐ 2 Unterlegscheiben, die sich für die Schrauben eignen
☐ Gegebenenfalls 2 Dübel, die sich für den Untergrund und die Schrauben eignen
Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters
Der Wechselrichter wiegt 16 kg. Durch falsches Heben und durch Herunterfallen des
Wechselrichters beim Transport oder Auf- und Abhängen besteht Verletzungsgefahr.
• Den Wechselrichter vorsichtig transportieren und heben.
Vorgehen:
1.
Verletzungsgefahr durch beschädigte Leitungen
In der Wand können Stromleitungen oder andere Versorgungsleitungen (z. B. für Gas oder
Wasser) verlegt sein.
• Sicherstellen, dass in der Wand keine Leitungen verlegt sind, die beim Bohren beschädigt
werden können.
2. Wandhalterung waagerecht an der Wand ausrichten und Position der Bohrlöcher mithilfe der
Wandhalterung markieren.
3. Wandhalterung zur Seite legen und die markierten Löcher bohren.
4. Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken.
5. Wandhalterung waagerecht mit Schrauben und Unterlegscheiben festschrauben.

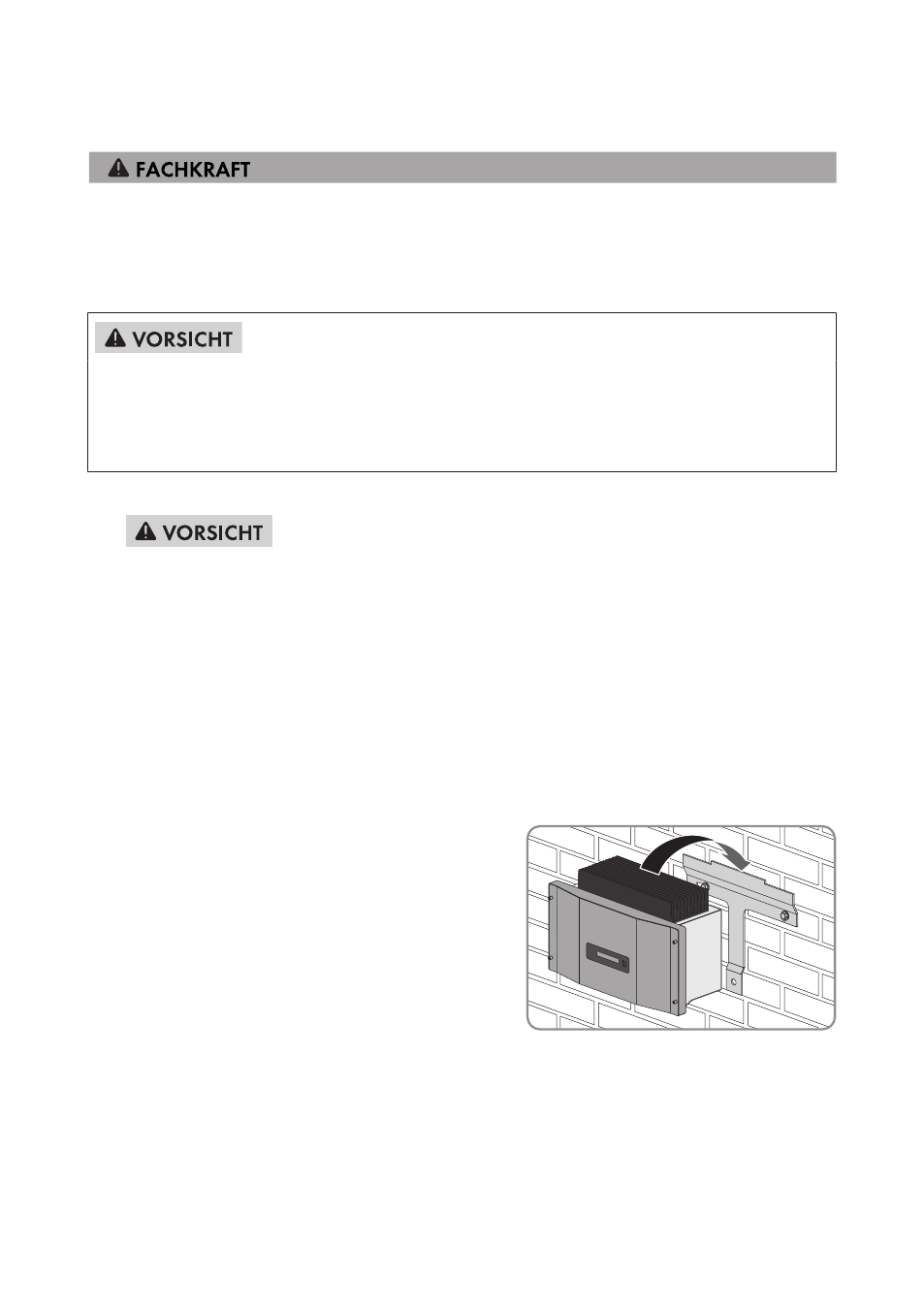

6. Den Wechselrichter so in die Wandhalterung
einhängen, dass ein seitliches Verschieben aus
der Wandhalterung nicht möglich ist.
7. Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, eine
zusätzliche Erdung am Wechslerichter anschließen (siehe Kapitel 6.3.3, Seite 30).
