6 Installation
6.1 Montage
Zur problemlosen Montage des Sunny Boy sollten
Sie die mitgelieferte Wandhalterung verwenden. In
festen Beton- oder Steinwänden und bei senkrechter
Montage können Sie diese z. B. mit 8 mm x 50 mm-
Sechskantschrauben nach DIN 571 in Edelstahlaus-
führung und mit Dübeln vom Typ SX10 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhän-
gung in jedem Fall das Gewicht des Sunny Boy
(31 kg).

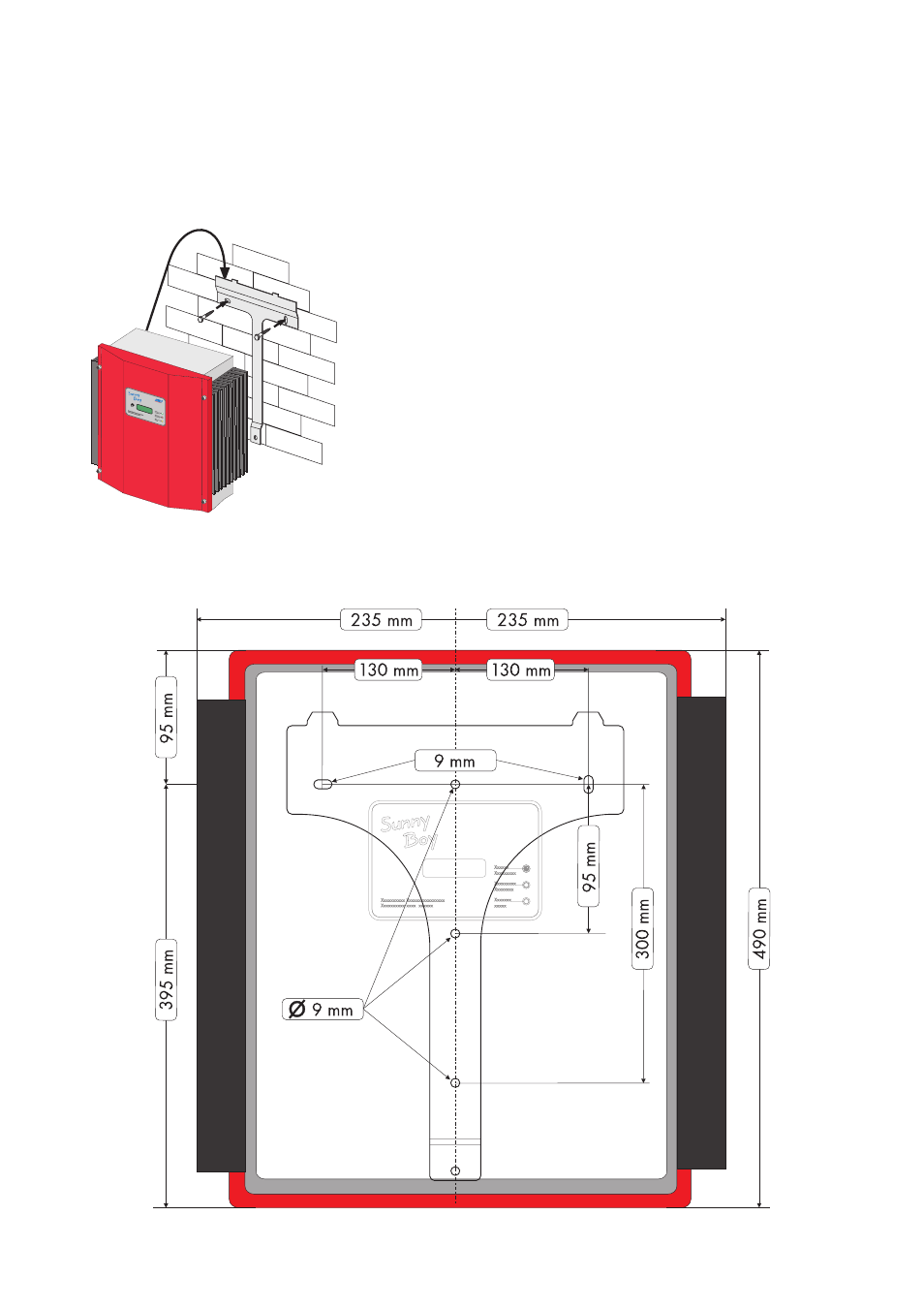

Wollen Sie die mitgelieferte Wandhalterung nicht als Schablone verwenden, beachten
Sie die Maße in der unten abgebildeten Zeichnung. Die Montage des Wechselrichters
mit Hilfe der Wandhalterung wird auf der folgenden Seite beschrieben.
