6.2.1 Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss der AC-Leitung wie folgt vor:
1. Überprüfen Sie die Netzspannung. Die Sunny Boys wurden in zwei Schritten auf
die DIN VDE 0126--1-1 angepasst. Im ersten Schritt trennt sich der Wechselrichter
vom Netz, sobald die Netzspannung 253 V übersteigt.
Im zweiten Schritt der Umstellung kann der Sunny Boy kurzzeitig mit einer maxi-
malen Ausgangsspannung von 260 V in das öffentliche Netz einspeisen. Nach
der DIN VDE 0126-1-1 darf aber der 10-Minuten-Mittelwert eine Spannung von
253 V nicht überschreiten. Das heißt, wenn die Netzspannung z. B. konstant
254 V beträgt, trennt sich der Wechselrichter vom Netz. Hier muss der lokale
Netzbetreiber für Abhilfe sorgen.
Die DIN VDE 0126-1-1 ist nur für Deutschland gültig, alle anderen voreingestell-
ten Länderwerte Ihres Wechselrichters können Sie Kapitel 8.4.3 „Länderspezifi-
sche Parametereinstellungen” (Seite 43) entnehmen.

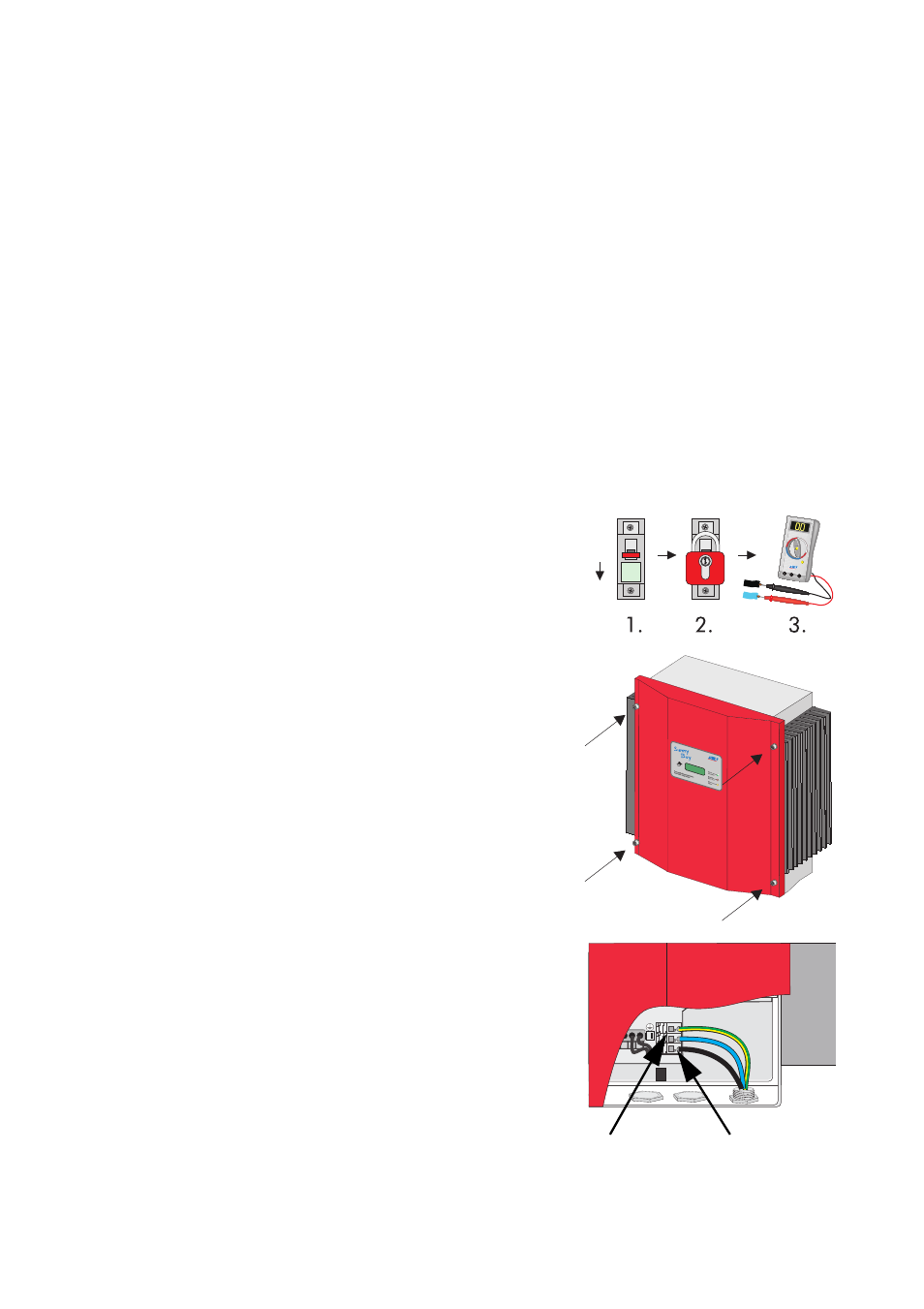

2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3. Lösen Sie die Gehäusedeckelverschraubung des
Sunny Boy und nehmen Sie den Deckel vorsich-
tig ab. Ziehen Sie danach die Schutzleiter (PE)-
Verbindung vom Gehäusedeckel ab.
4. Nehmen Sie den Anschluss des Netzkabels vor
wie abgebildet. Verwenden Sie dazu die mitge-
lieferte Kabeldurchführung.
„L“ und „N“ dürfen nicht vertauscht wer-
den.
Aus!
N L
