Die Kommunikationsschnittstelle SMA Technologie AG
Seite 56 SBTLHCMS-IDE080411 Installationsanleitung
12.2 Anschluss Powerline
Dieses Kapitel beschreibt den Einbau des „Powerline-Kits“ (SMA-Bestellnummer:
NLMPB-MS-NR) für die Netzleitungskommunikation in einen Sunny Boy.

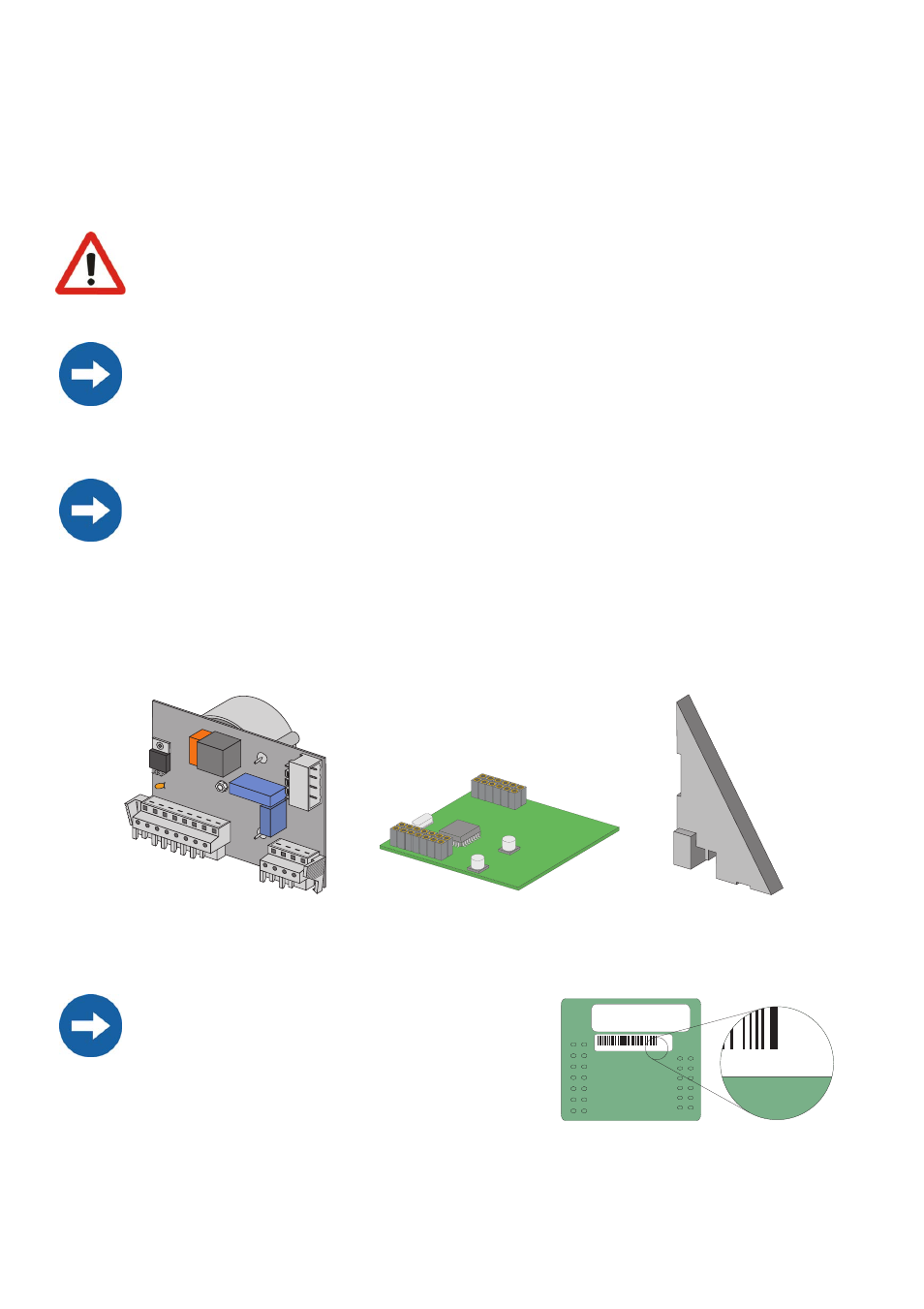

Zwei Baugruppen müssen im Sunny Boy installiert werden, um die Netzleitungskommu-
nikation zu ermöglichen. Diese Baugruppen, sowie eine Stütze für das Leistungsteil sind
im "Powerline-Kit" (SMA-Bestellnummer: NLMPB-MS-NR) enthalten:
Beachten Sie alle Sicherheitshinweise beim Öffnen des Sunny Boy, wie in
Kapitel 3 beschrieben.
Der Sunny Boy und die Kommunikationsschnittstelle sind durch elektrostatische Ent-
ladungen gefährdet. Erden Sie sich, indem Sie PE anfassen, bevor Sie die Kom-
munikationsschnittstelle aus der Verpackung nehmen und bevor Sie Bauteile im
Sunny Boy berühren.
Lesen Sie vor Beginn der Einbauarbeiten die Dokumentation des Kommunikations-
gerätes. Sie finden dort weitere Details zur Verkabelung.
Der Sunny Boy kann nur mit einem Netzlei-
tungsmodem (NLM Piggy-Back) mit der Ver-
sionskennung "F" oder höher betrieben
werden. Beim Einbau von anderen (älteren)
Piggy-Backs ist keine Netzleitungskommunikati-
on möglich. Benutzen Sie daher unbedingt das
Netzleitungsmodem (NLM Piggy-Back), das mit dem "Powerline-Kit" mitgeliefert
wurde.
PLC Leistungsteil Netzleitungsmodem
(NLM Piggy-Back)
Stütze für das
PLC Leistungsteil
339363 26584 F
F
MOSR05-NLM
