Installation SMA Technologie AG
Seite 26 SBTLHCMS-IDE080411 Installationsanleitung

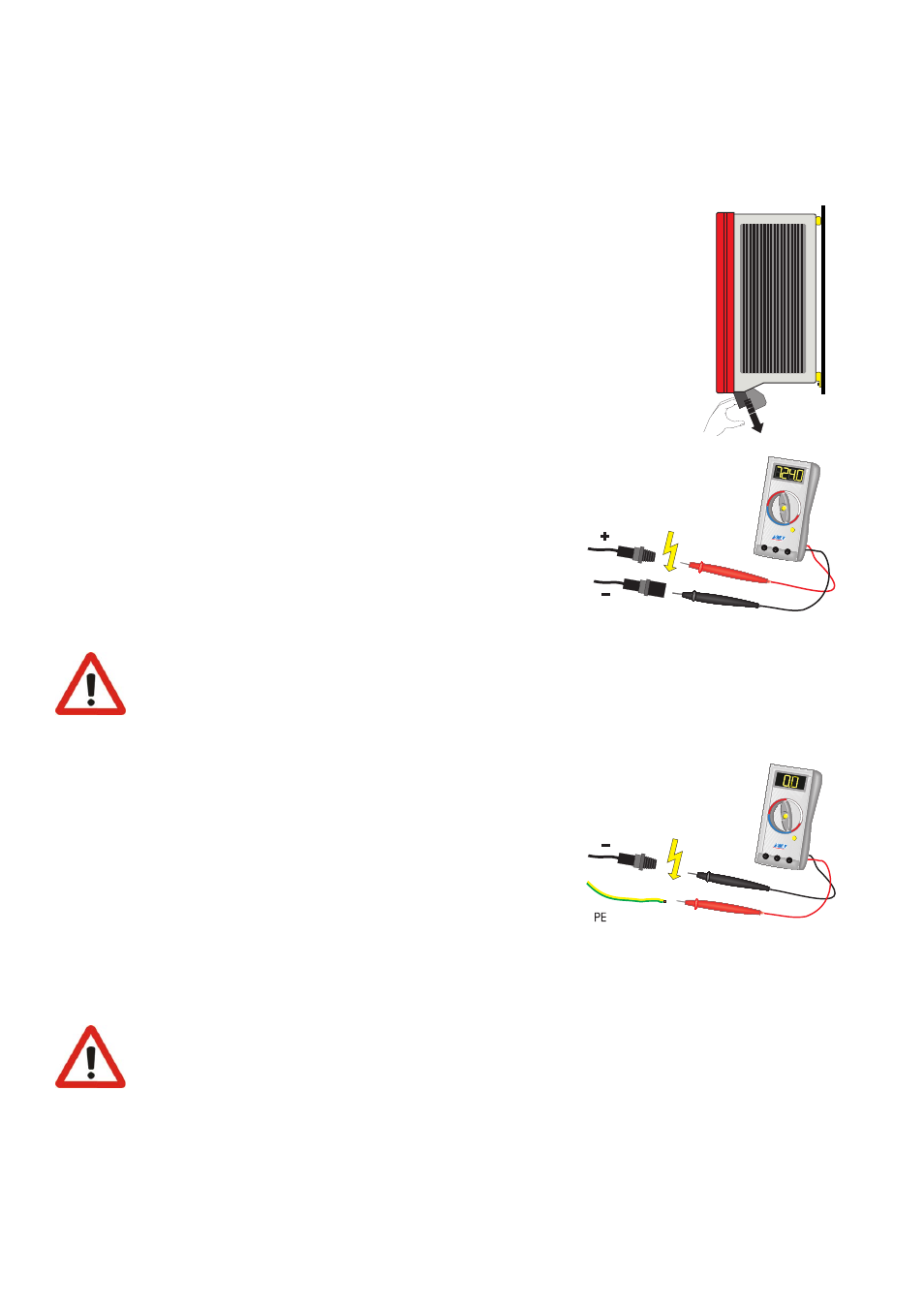

6.2.2 PV-String (DC) Anschluss
Gehen Sie bei dem DC-Anschluss wie folgt vor:
1. Ziehen Sie den Griff des Electronic Solar Switch
nach unten, leicht in Richtung Wand, ab.
2. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 750 V (DC), siehe auch Ka-
pitel 5.2 „Voraussetzungen PV-Generator” (Sei-
te 15).
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
3. Messen Sie die Gleichspannungen zwischen je
einem DC-Steckverbinder eines Strings und Erd-
potenzial.
4. Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in die-
sem String vor, auf dessen ungefähre Lage durch
die Verhältnisse der Spannungen zueinander ge-
schlossen werden kann.
Achtung!
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst
dann an den Sunny Boy an, wenn Sie den Erdschluss im PV-Generator be-
seitigt haben!
