Abdeckungen und Verriegelungen SMA Solar Technology AG
36 SCWAR-WDE094020 Wartungshandbuch
4.2 Türkontaktschalter prüfen
Je nach Schaltschrankausführung und Fertigungsversion sind folgende Türkontaktschalter der Firmen
Rittal und IBB verbaut.

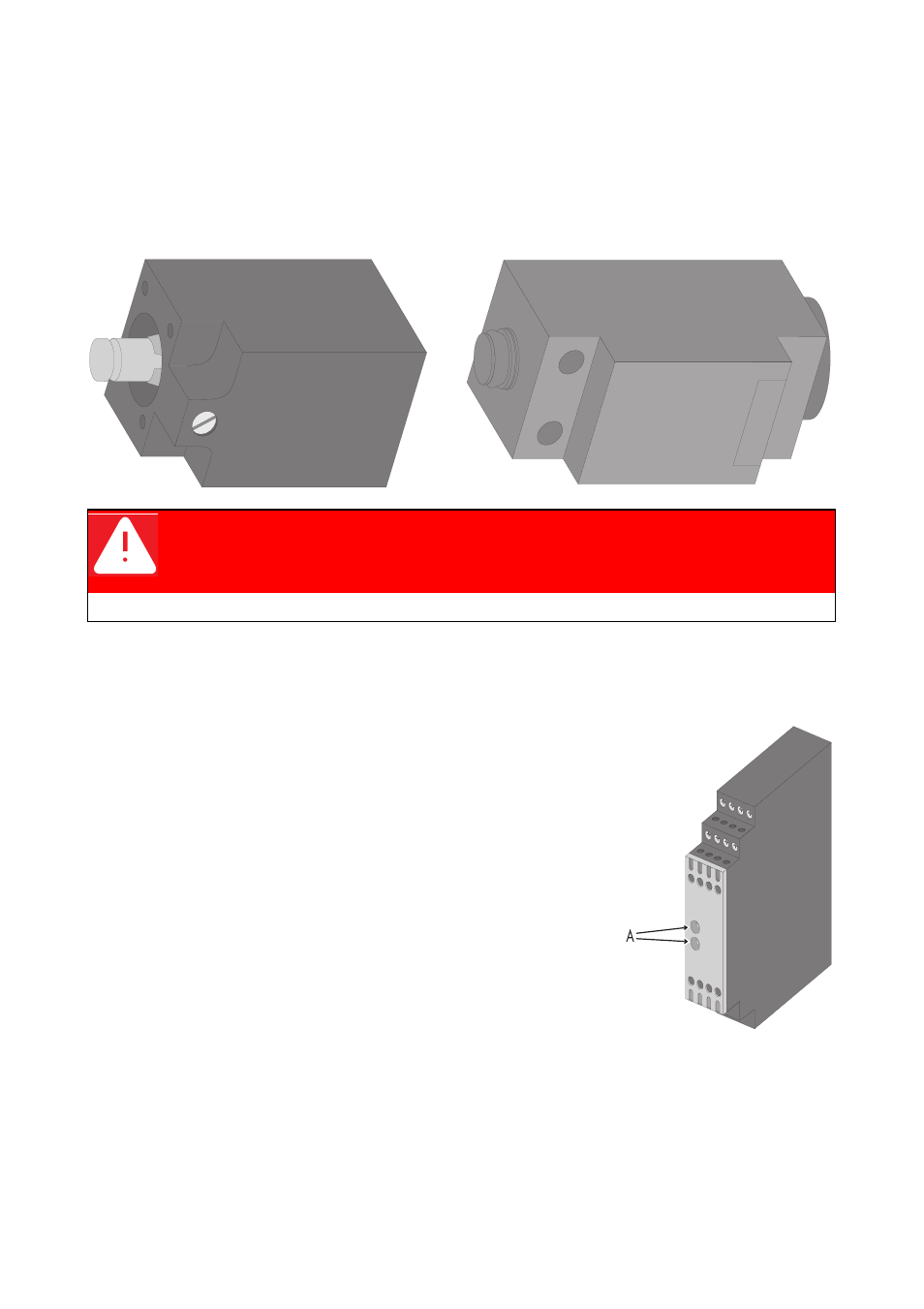

Ansicht der Türkontaktschalter
1. Sunny Central auf Stop schalten und Türen öffnen Sicherstellen, das der Sunny Central an eine
Steuerspannung (Versorgungsspannung) angeschlossen ist und versorgt wird.
2. Sicherstellen, das der Not-Aus außen am Gerät nicht betätigt ist.
1. .Alle Türkontaktschalter auf der Position „Ein“ abkleben
☑ Im normalen Betrieb müssen beide Meldeleuchten (A) des
Not-Aus Relais leuchten.
2. Nacheinander alle Türkontaktschalter durch lösen der
Klebebandfixierung Aus- und wieder Einschalten.
☑ Meldeleuchten am Not-Aus Relais erlöschen für den
Zeitraum des Abschaltens.
– Im Status „Stop“ erfolgt keine Signalisierung am Sunny
Central Control.
3. Türkontaktschalter wieder freistellen (Klebeband entfernen).
4. Schaltschranktüren schließen.
Muss ein Türkontaktschalter getauscht werden, kann dieser bei SMA
nachbestellt werden.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Berühren Sie keine anderen Teile als in der Anleitung beschrieben.
