Zusätzliche Hinweise Sunny Central 100 SMA Solar Technology AG
52 SCWAR-WDE094020 Wartungshandbuch
7 Zusätzliche Hinweise Sunny Central 100
7.1 Transformator und Sinusfilter prüfen
Der Schaltschrank des Sunny Central 100 ist je nach Ausführung zunächst zweiteilig später einteilig
montiert worden. In beiden Ausführungen sind Transformator sowie Sinusfilter getrennt von der
Elektronik in jeweils einer anderen Kammer montiert. Sowohl die Transformatoren als auch die
Sinusfilter und deren Anschlüsse sind wartungsarm und sehr langlebig. Dennoch sollte eine
regelmäßige Wartung durchgeführt werden, um den optimalen Betrieb der Anlage zu gewährleisten.
Transformatoranschlüsse und Sinusfilteranschlüsse
Die Transformatoranschlüsse und Sinusfilteranschlüsse sind weitestgehend wartungsfrei,
eine optische Prüfung ist ausreichend.
GEFAHR!
Tod durch Stromschlag und Verbrennung bei Berühren der spannungsführenden
Bauteile des Mittelspannungsnetzes.
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.
Der Transformator ist im rechten Teil des Schaltschranks in der abgetrennten Seitenkammer
untergebracht. Der Sinusfilter ist im rückwärtigen Teil des Schaltschranks untergebracht. Für die
Wartung muss die Rückwand abgenommen werden.

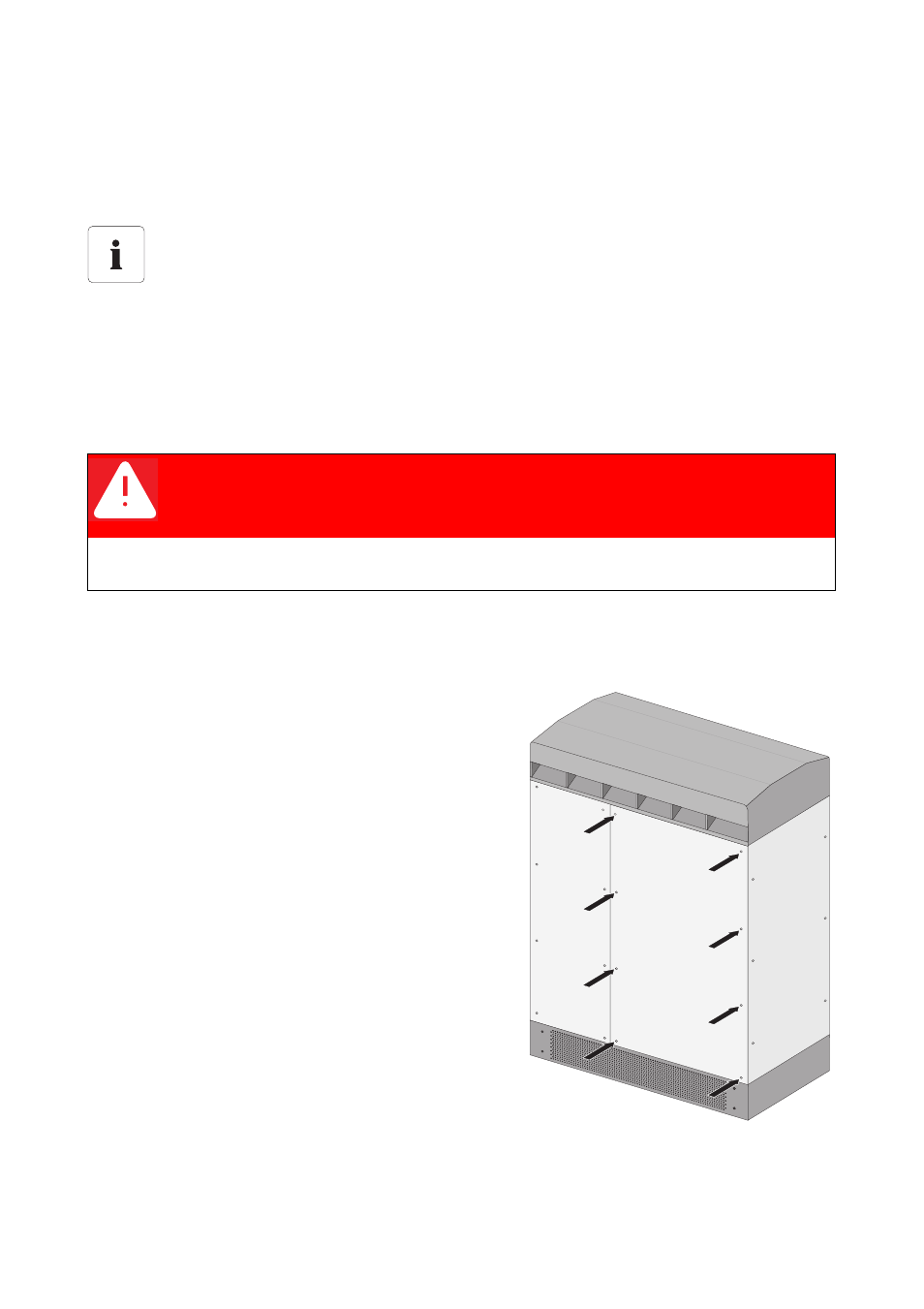

1. Die Schrauben an der rechten Rückwand lösen und
Rückwand abnehmen.
Der Sinusfilter ist jetzt zugänglich.
