Schutzeinrichtungen prüfen
SMA Solar Technology AG
48
SCWAR-WDE094020
Wartungshandbuch
DC Leistungsschalter mit Motorantrieb (Direktwirkung)
Vorgehen bei der Prüfung der DC Leistungsschalter
1. Sunny Central auf „Stop“ schalten und Türen öffnen.
2. Sicherstellen, das der Sunny Central an eine Steuerspannung (Versorgungsspannung)
angeschlossen ist und versorgt wird.
3. Türkontaktschalter auf der Position „Ein“ abkleben.
4. Sunny Central auf „Start“ schalten.
☑ DC-Schalter wird eingeschaltet und geht auf Position „Ein“.
5. Sunny Central auf „Stop“ schalten.
☑ Der DC-Schalter löst aus und geht in Position „Aus“.
6. Türkontaktschalter wieder freistellen (Klebeband entfernen).
7. Schaltschranktüren schließen.

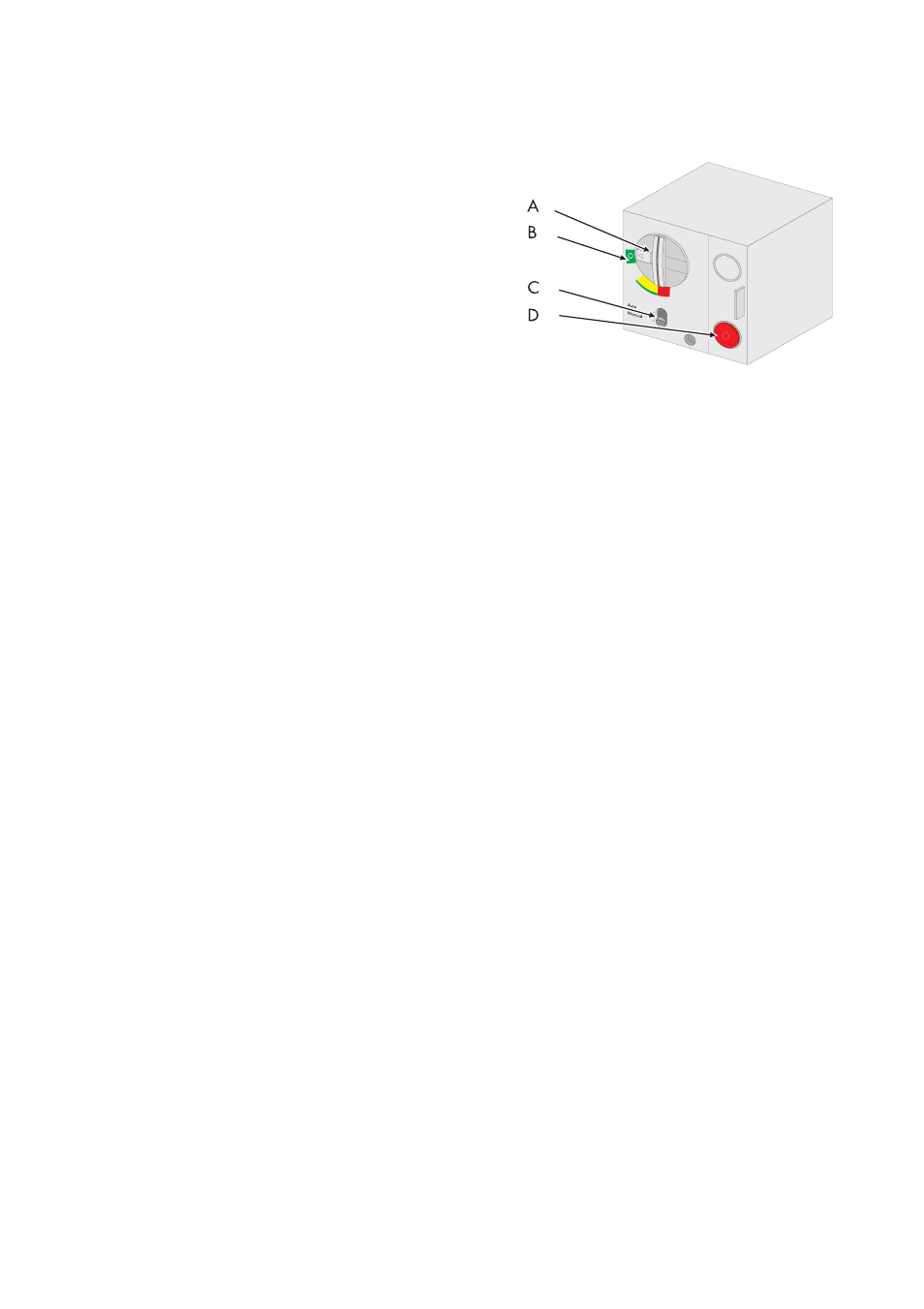

Dieser Schalter verfügt über eine Einschaltvorrichtung
(A), einer Postionsanzeige (B), einer Ausschalttaste (C)
und einem Schieber (D) für die Einstellung des
automatischen / manuellen Betrieb. Er wird in den
folgenden Sunny Central eingesetzt:
• SC100indoor
• SC100outdoor
