5 Elektrischer Anschluss
SMA Solar Technology AG
14
Ukonstanter-IDE103610
Installationsanleitung
5 Elektrischer Anschluss
5.1 Übersicht der externen Eigenversorgungskomponenten

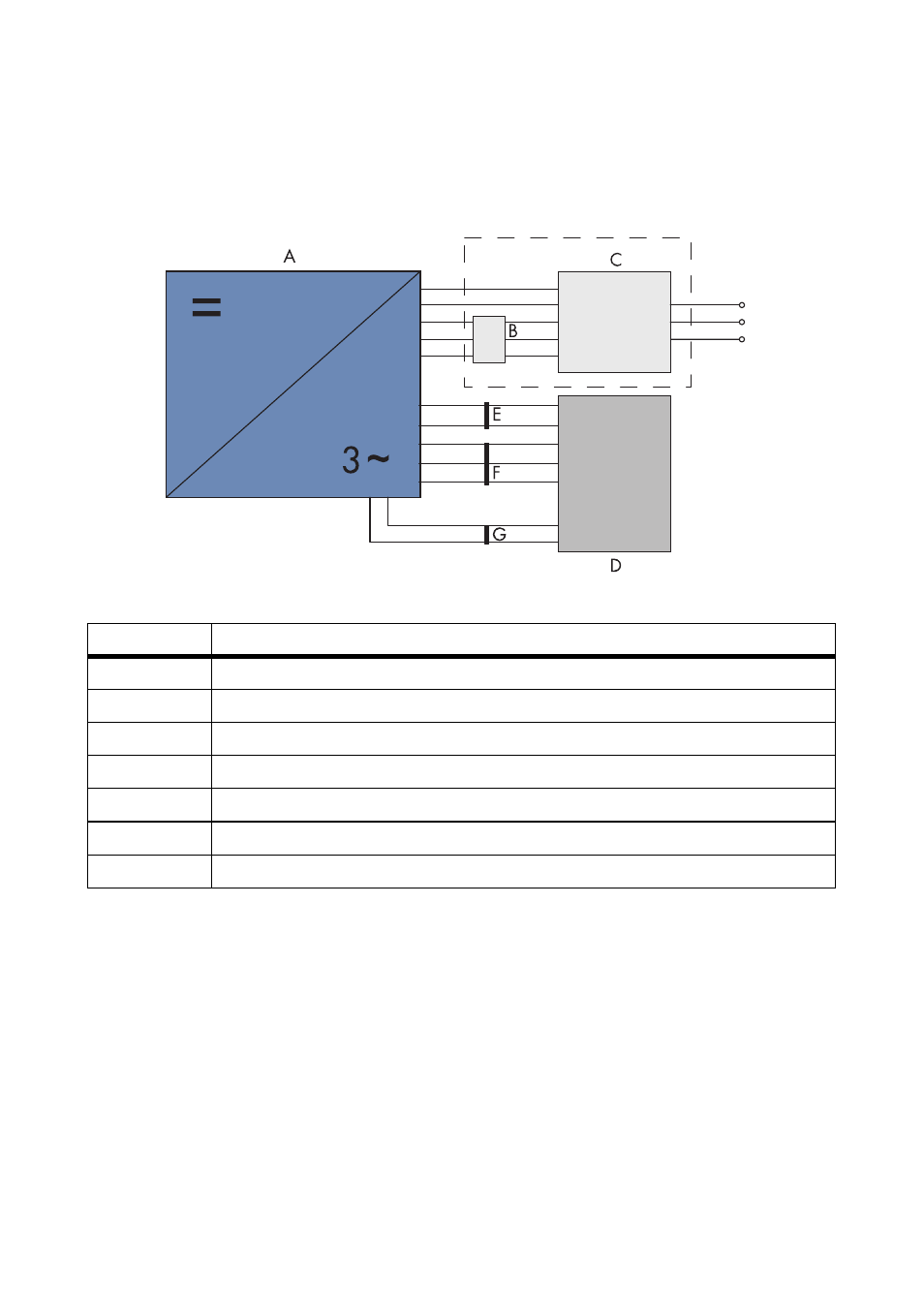

Abbildung 7: Anschlussbereich von Wechselrichter und Spannungskonstanter
Der Temperaturkreis überwacht die Betriebstemperatur des Spannungskonstanters. Bei
Betriebstemperaturen des Spannungskontanters oberhalb von 50 °C schaltet der Sunny Central ab,
da der Spannungskonstanter keine stabile Netzversorgung mehr sicherstellen kann.
5.2 Leitungsschutzschalter
Für den Betrieb des Spannungskonstanters ist es notwendig, die Spannungsversorgung des
Sunny Central mit einem 16 A Leitungsschutzschalter in D‑Charakteristik abzusichern. Der
Leitungsschutzschalter befindet sich in der Stationsunterverteilung.
• Prüfen, welcher Leitungsschutzschalter installiert ist.
☑ Es ist ein 16 A Leitungsschutzschalter in D‑Charakteristik vorhanden.
✖ Es ist kein 16 A Leitungsschutzschalter in D‑Charakteristik vorhanden?
Position
Beschreibung
A
Wechselrichter
B
Leitungsschutzschalter (D-Charakteristik)
C
Stationsunterverteilung
D
Spannungskonstanter
E
415 V Kreis (instabile Eingangsspannung)
F
230 V Kreis (stabilisierte Ausgangsspannung)
G
Temperaturüberwachung
