5 Elektrischer Anschluss SMA Solar Technology AG
18 Ukonstanter-IDE103610 Installationsanleitung

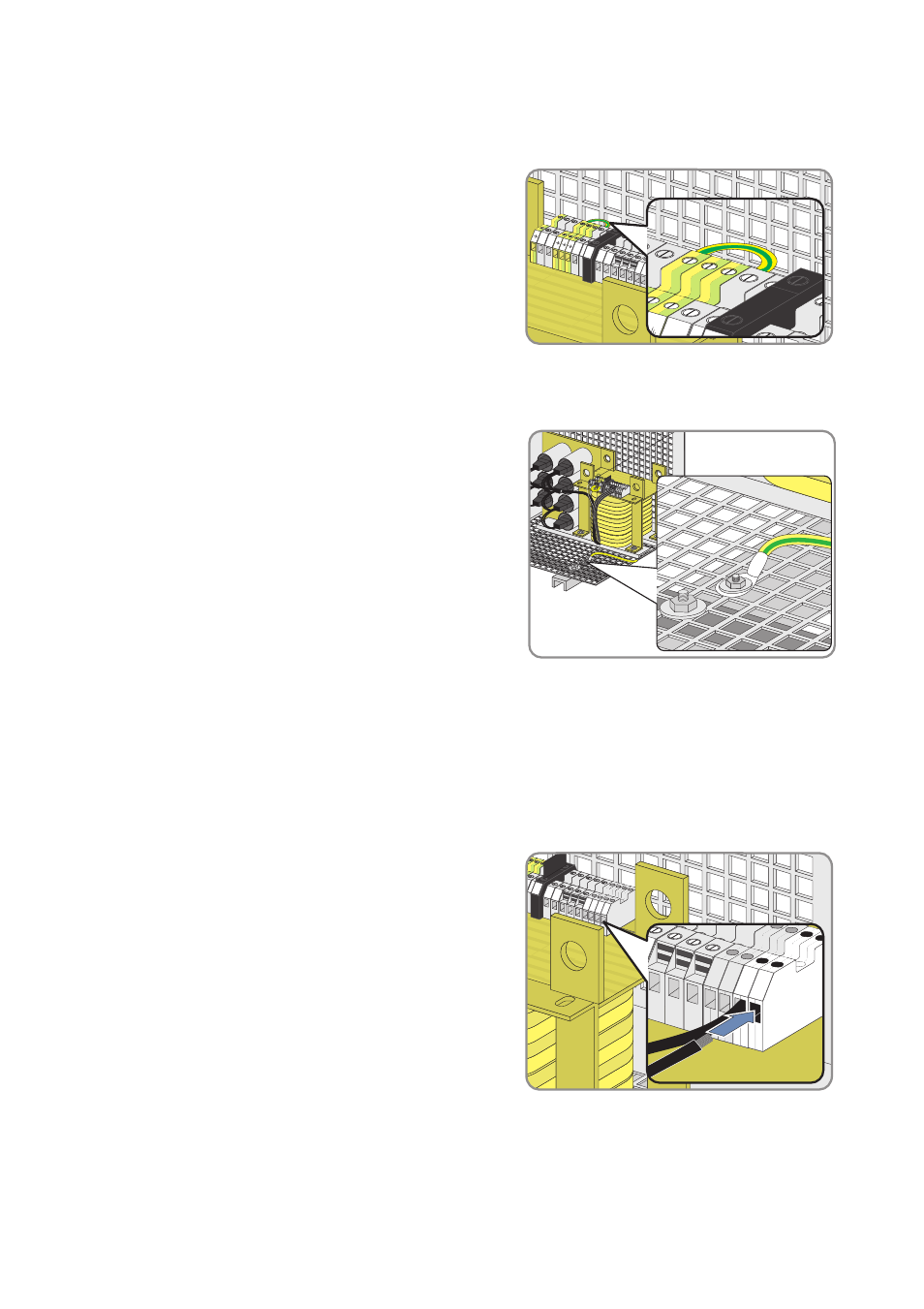

PE-Kabel anschließen
1. Prüfen, ob PE‑Brücke gemäß Schaltplan an der
Klemmleiste besteht.
☑ PE‑Brücke besteht.
✖ PE‑Brücke besteht nicht?
• PE‑Brücke gemäß Schaltplan herstellen.
2. Das Kabel abisolieren.
3. Das Kabel mit Kabelschuh versehen.
4. Das PE-Kabel im Spannungskonstanter am PE-
Erdungspunkt anschließen.
5. Das PE-Kabel außerhalb des Spannungskonstanters an der PE-Schiene in der
Stationsunterverteilung anschließen.
Temperaturüberwachung anschließen
1. Die Kabel abisolieren.
2. Die Kabel an Klemmen anschließen. Dabei
Aderendhülsen verwenden.
3. Kabelveschraubungen anziehen.
U
415
u u u
230
230
230
1 2 3
4
u u
230
230
230
1 2 3
4
u
230 230
1 2 3
4
