Seite 16
5 Elektrischer Anschluss
SMA Solar Technology AG
16
Ukonstanter-IDE103610
Installationsanleitung

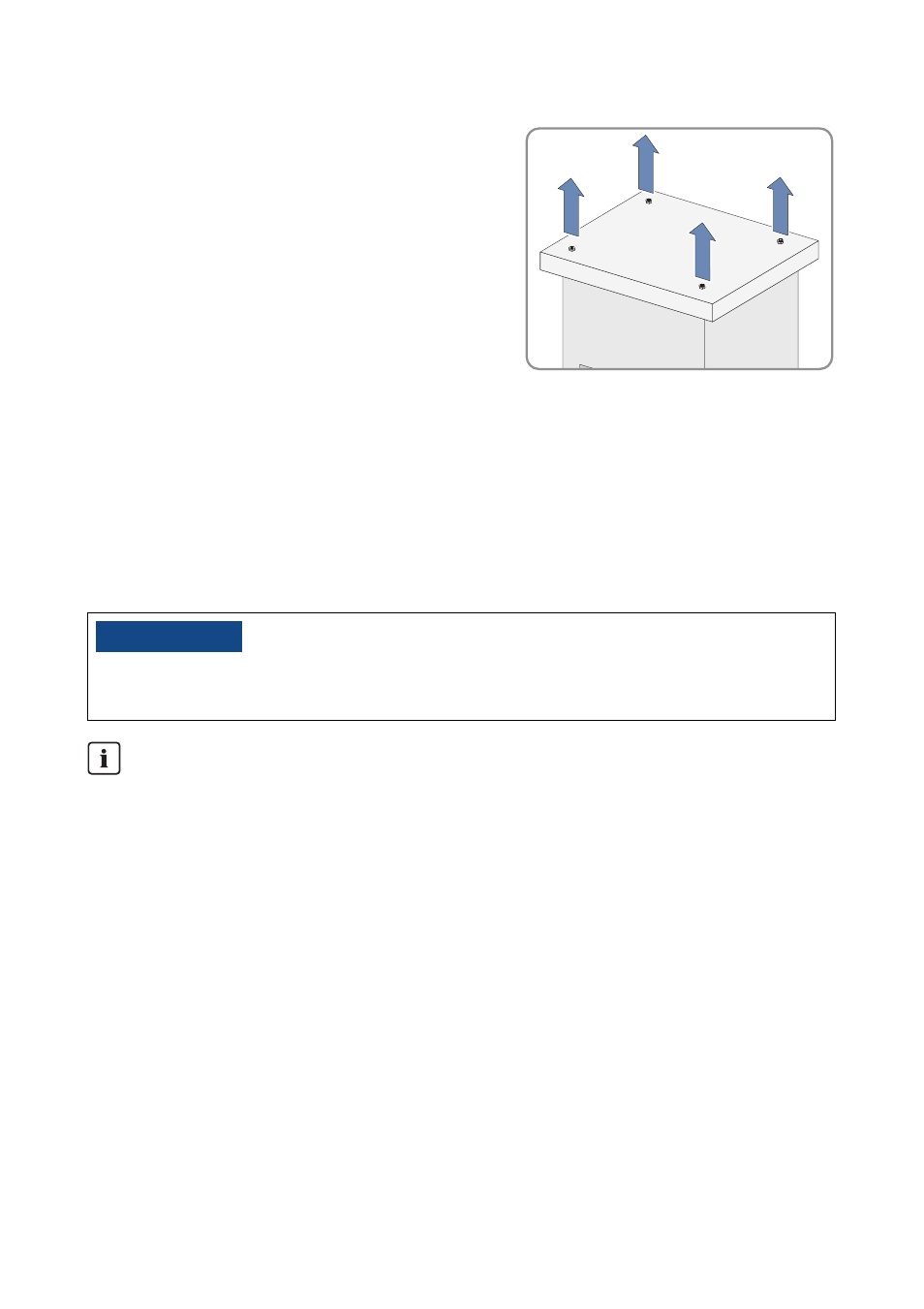

1. Schrauben am Deckel lösen und Deckel
abnehmen.
2. Das PE-Kabel durch die Kabelverschraubung einführen.
3. Die Kabel der Temperaturüberwachung durch die Kabelverschraubung einführen.
4. Die Kabel des 415 V Kreises durch die Kabelverschraubung einführen.
5. Die Kabel des 230 V Kreises durch die Kabelverschraubung einführen.
6. Die Kabel im Inneren des Konstanters so befestigen, dass eine Zugentlastung sichergestellt ist.
5.4 Kabel in Spannungskonstanter anschließen
"$)56/(
Bei fehlerhaftem Anschluss des PE‑Kabels sind keine Schutzmaßnahmen vorhanden.
Erdungsbrücke gemäß Schaltplan prüfen.
Schaltplan
Für den elektrischen Anschluss zwingend den mitgelieferten Sunny Central Schaltplan
verwenden.
