Voraussetzungen für die Installation SMA Technologie AG
Seite 24 WB50-60-11:SD3405 Installationsanleitung
Netzimpedanz
Bedingt durch eine hohe Netzimpedanz kann es zu einer hohen AC-Spannung am
Anschlusspunkt des Windy Boy 5000 / 6000 kommen. Die Ausgangsspannung
(Uac) des Windy Boy 5000 / 6000 ist nach E DIN VDE 0126 4/99 auf 260 V be-
grenzt. Registriert der Windy Boy 5000 / 6000 ein Überschreiten dieser Spannungs-
grenze, so schaltet er umgehend ab und gibt eine Netzfehlermeldung aus.
Welche Leistung Sie pro Phase in das Netz einspeisen können, ohne dass es zu Ab-
schaltungen in Folge von zu hoher AC-Spannung kommt, ist im folgenden Diagramm
dargestellt.
Um eine Abschätzung treffen zu können, werden zunächst folgende Größen benö-
tigt:
• Netzspannung ohne Einspeisung
• Netzimpedanz am Anschlusspunkt des Windy Boy 5000 / 6000

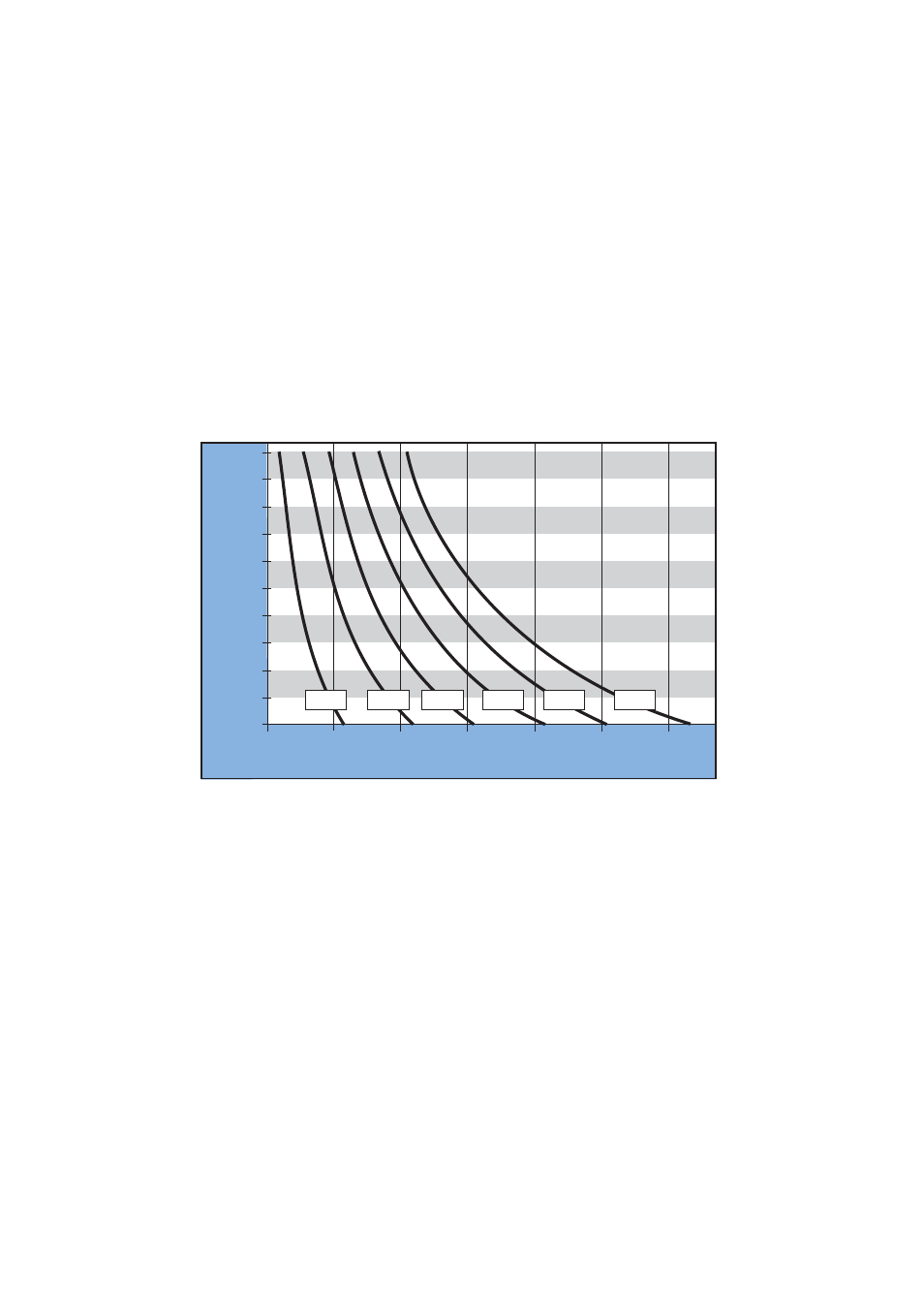

Im Diagramm sind die entsprechenden Kurven für die AC-Spannung ohne Einspei-
sung dargestellt. Abhängig von der Netzimpedanz (Y-Achse) ergibt sich dann für die
jeweiligen Kurven eine maximal mögliche Einspeiseleistung pro Phase (X-Achse).
Netzimpedanz [Ohm]
Leistung [kW] pro Phase
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
250 V 240 V 230 V 220 V 210 V 200 V
