SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung WB50-60-11:SD3405 Seite 25
Die abgelesene Leistung auf der X-Achse entspricht ca. 6,2 kW pro Phase.
Folglich sollte bei diesem Beispiel maximal ein Windy Boy 5000 / 6000 pro Phase
installiert werden. Um eine höhere Leistung pro Phase installieren zu können, ohne
dass es zu Abschaltungen wegen AC-Überspannung kommt, sollten die Anschlussbe-
dingungen für den Windy Boy 5000 / 6000 verbessert werden (z. B. durch ein Kabel
mit größerem Durchmesser).

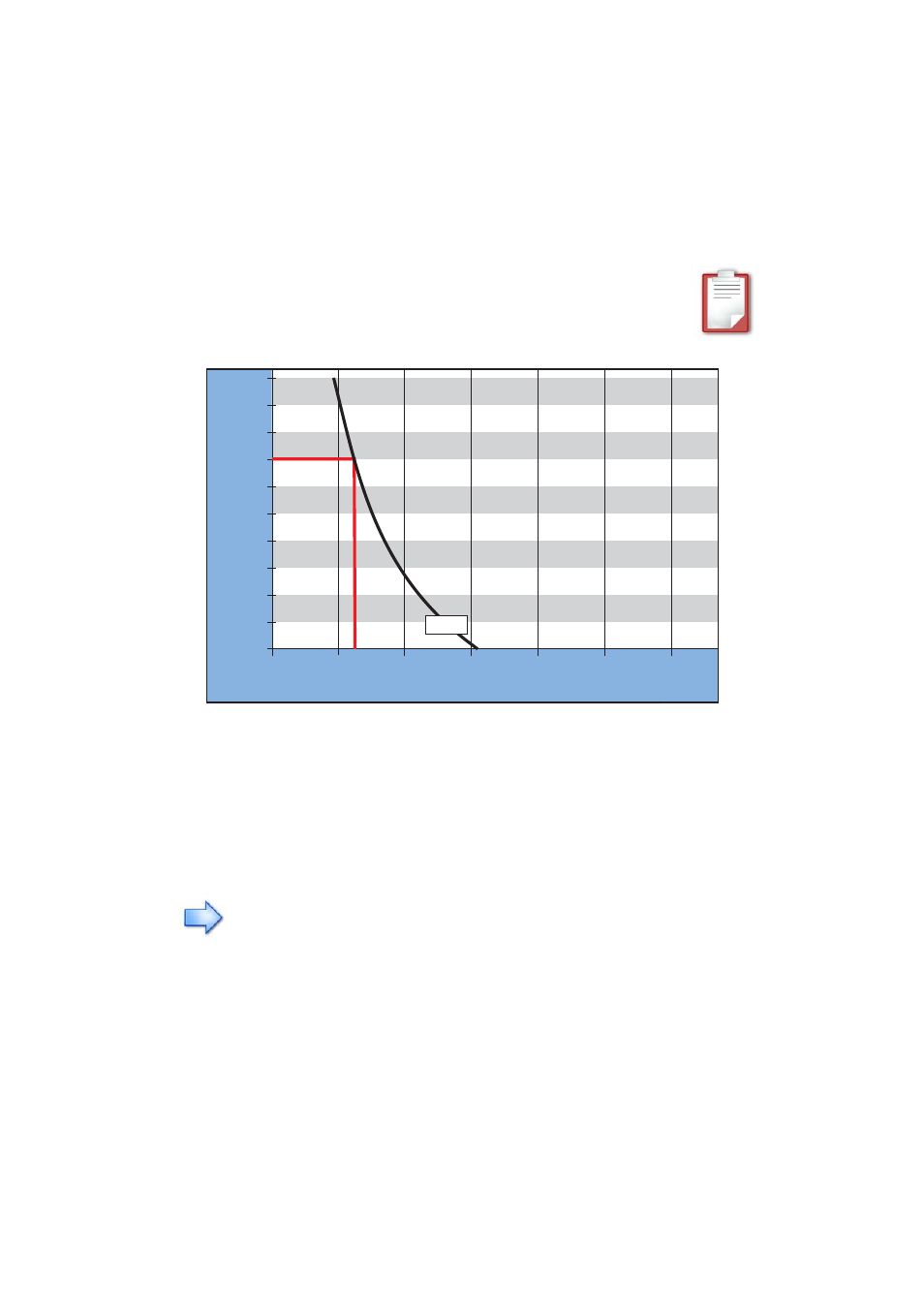

4.4 Inselnetze
• Die Netzspannung ohne Einspeisung beträgt 230 V
• Die Netzimpedanz am Anschlusspunkt beträgt 1,2 Ohm
Bei elektrischer Versorgung durch Sunny Island Systeme:
Bitte konfigurieren Sie den Windy Boy 5000 / 6000 gemäß der Sunny Island
Anleitung.
Netzimpedanz [Ohm]
Leistung [kW] pro Phase
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
230 V
