5.2 Elektrische Installation

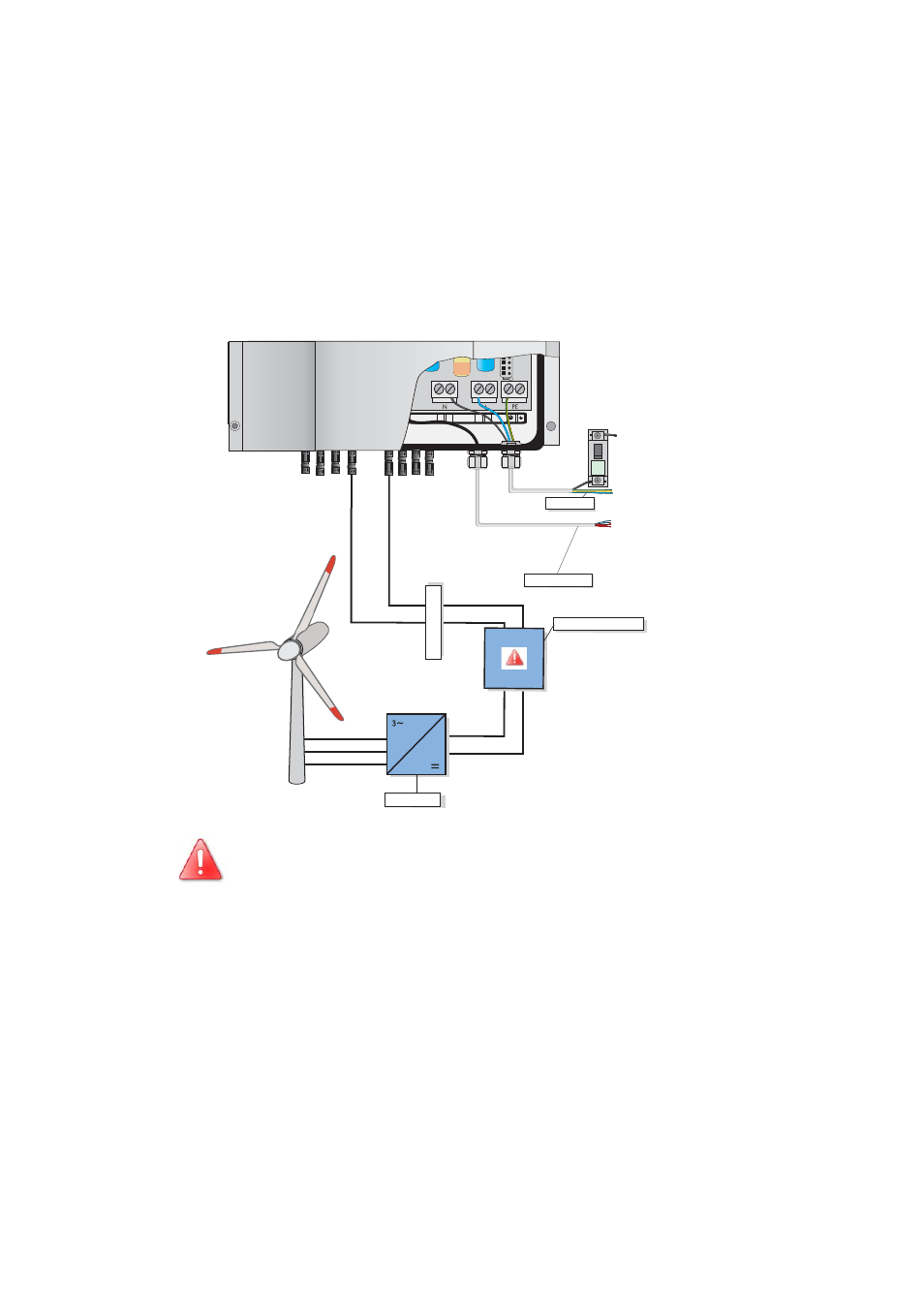

Die komplette Verkabelung eines Windy Boy 5000 / 6000 ist in der folgenden Ab-
bildung schematisch dargestellt:
Stellen Sie sicher, dass die Eingangsspannung nie mehr als 600 V
beträgt. Höhere Eingangsspannungen beschädigen den Windy
Boy 5000 / 6000 und führen zum Erlöschen der Gewährleistungs-
ansprüche.
N L1 230 Vac:
max. 16 mm 2
32A
B
- + + + +
- - -
Kommunikation
Control unit
Control unit
Überspannungsschutz
Max. 600 V!
Gleichrichter
