SMA Technologie AG Installation
Installationsanleitung WB50-60-11:SD3405 Seite 29

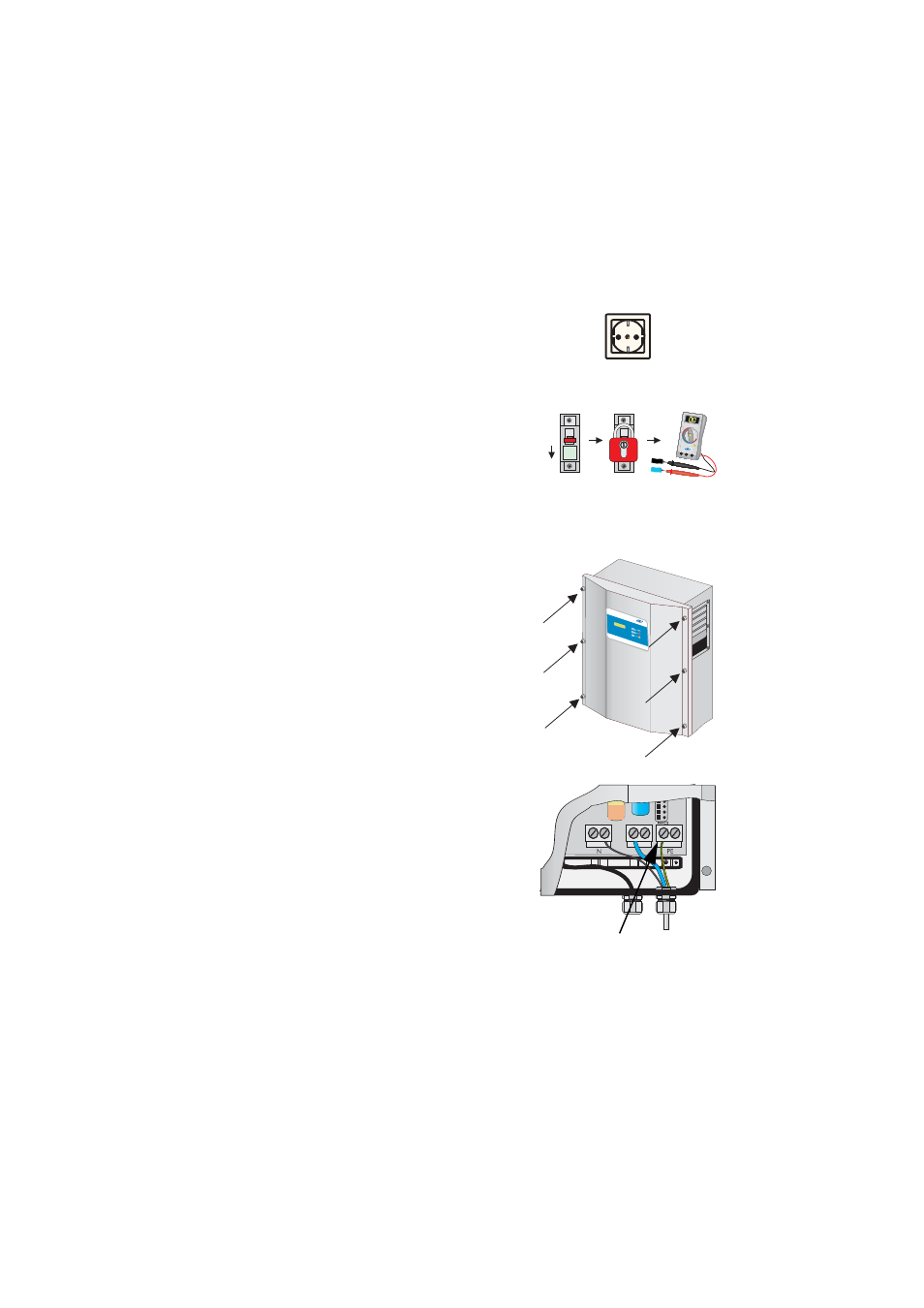

Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss des AC-Anschlusses wie folgt vor:
1. Überprüfen Sie die Netzspannung. Ist diese hö-
her als 260 V, kann der Windy Boy 5000 /
6000 nur eingeschränkt arbeiten. Hier sollte der
lokale Netzbetreiber für Abhilfe sorgen.
max. 260 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 260 V!
2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
Vor dem Öffnen des Windy Boy muss
die Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
3. Lösen Sie die Gehäusedeckelverschraubung
des Windy Boy 5000 / 6000 und nehmen Sie
den Deckel ab.
4. Schließen Sie den Schutzleiter (PE) der Netzlei-
tung an dem linken Anschluss des rechten Klem-
menblocks an (siehe Abbildung rechts).
Anschluss des PE Leiters
1. 2. 3.
Aus!
Netzw echselr ichter fü r Wind energie anlage n Grid tie d inve rter for wind tu rbines
Pac 90 3W Upv 330V
Windy Boy
N L1 230 Vac:
PE
