SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WB33-38-IA-IDE120940 21
5.2.2 Innenansicht

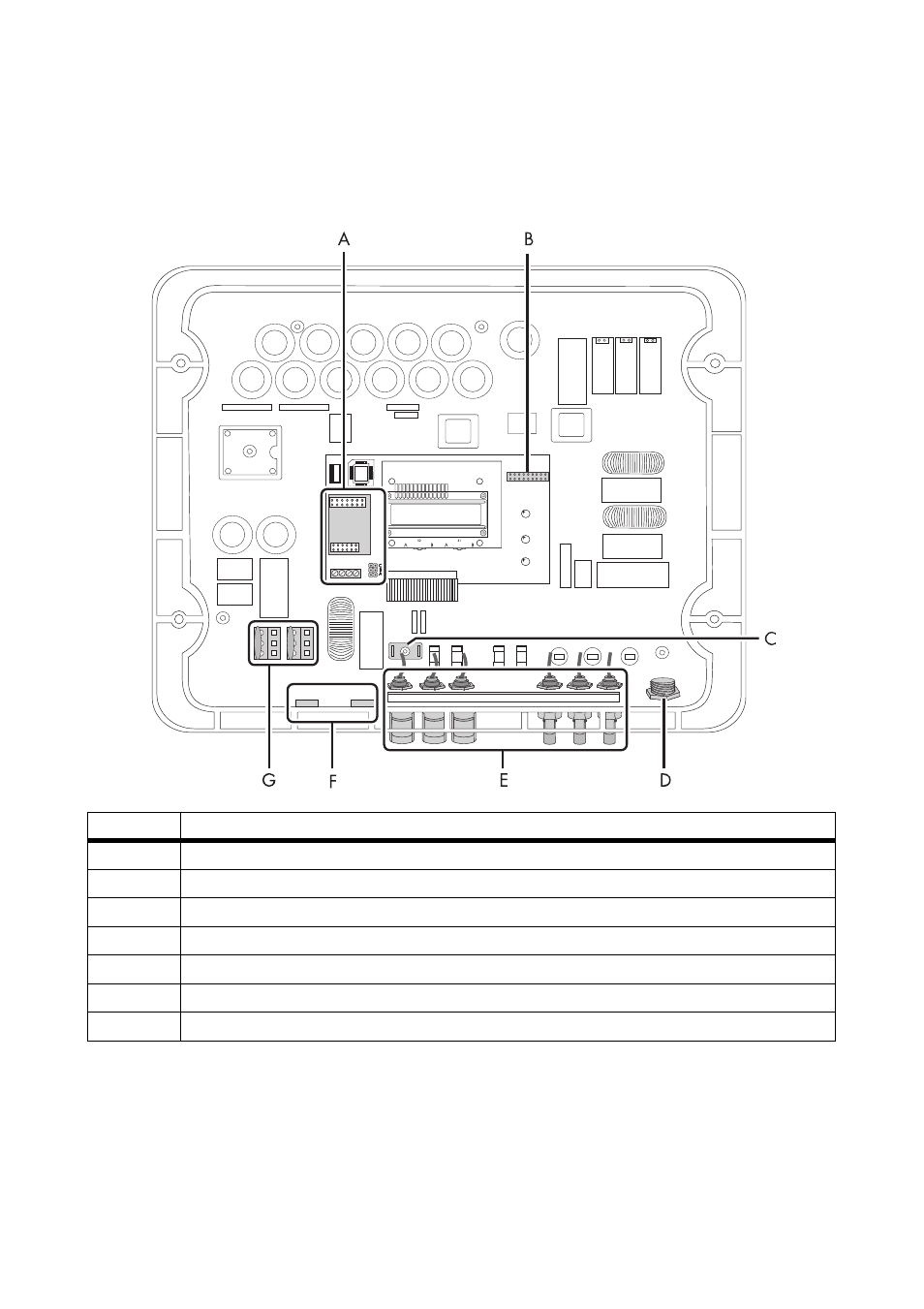

Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten
Wechselrichters.
* Beim WB 3300‑11 / WB 3800‑11 ist der Wechselrichter mit 2 negativen und 2 positiven DC‑Steckverbindern ausgestattet.
Objekt Beschreibung
A Steckplatz und Anschlussbereich für Kommunikation
B Jumper-Steckplatz für Lüfterprüfung
C Flachstecker für die Erdung des Kabelschirms bei leitungsgebundener Kommunikation
D AC-Buchse für den Netzanschluss
E DC-Steckverbinder für den Anschluss der Kleinwindenergieanlage*
F Gehäuseöffnung mit Verschlussstopfen für Kommunikation
G Varistoren
