Elektrischer Anschluss SMA Solar Technology AG
30 WB33-38-IA-IDE120940 Installationsanleitung
5.5.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlusskabel der Kleinwindenergieanlage mit
den mitgelieferten DC-Steckverbindern ausgestattet sein.

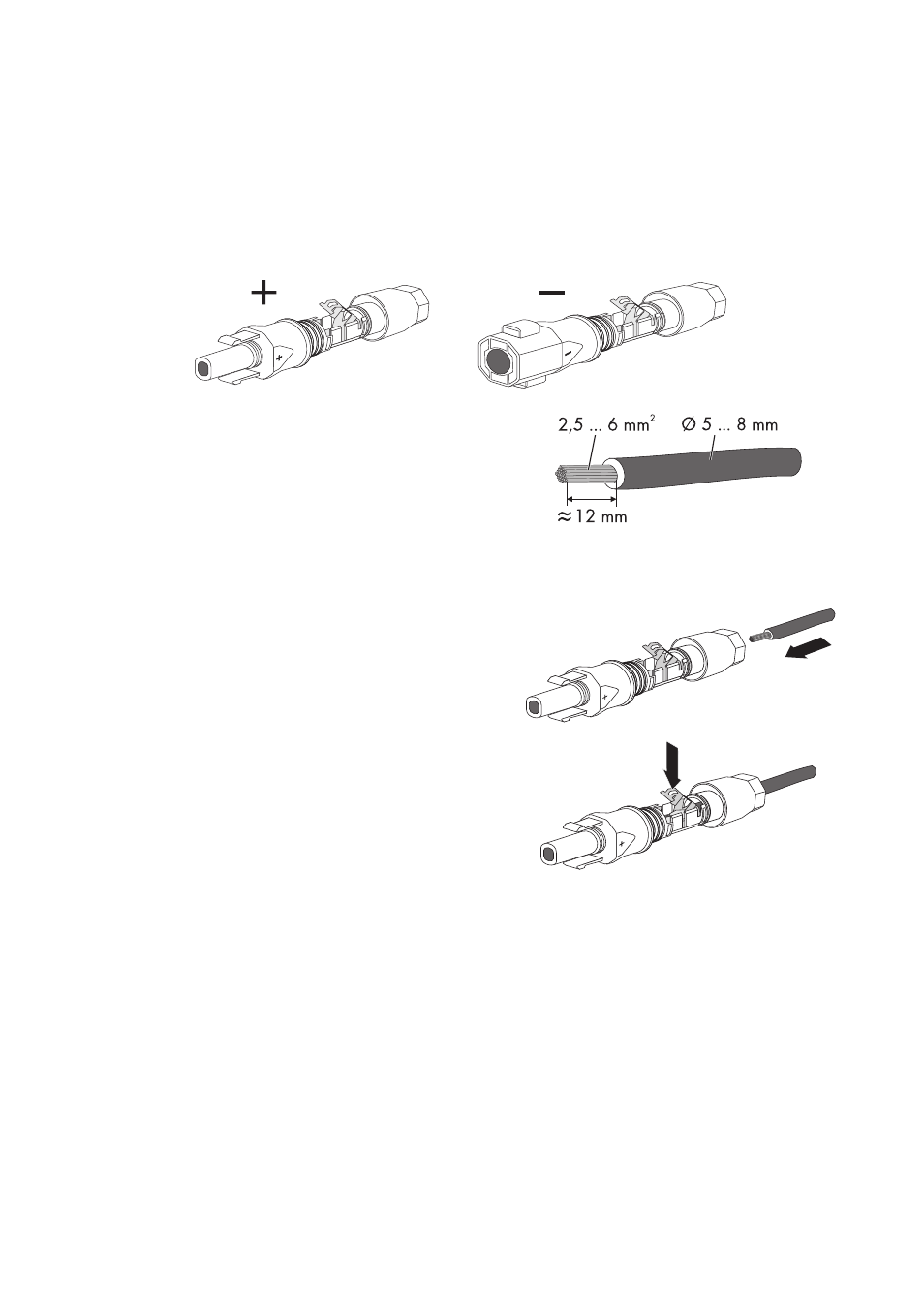

Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
Kabelanforderungen
• Verwenden Sie eine PV1-F‑Kabel.
Vorgehensweise
1. Abisolierte Kabel bis zum Anschlag in den Stecker
einführen.
2. Den Klemmbügel nach unten drücken, bis er hörbar
einrastet.
