SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WB33-38-IA-IDE120940 27
5.3.3 Zusätzliche Erdung anschließen
Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist,
können Sie den Wechselrichter zusätzlich am Gehäuse erden.

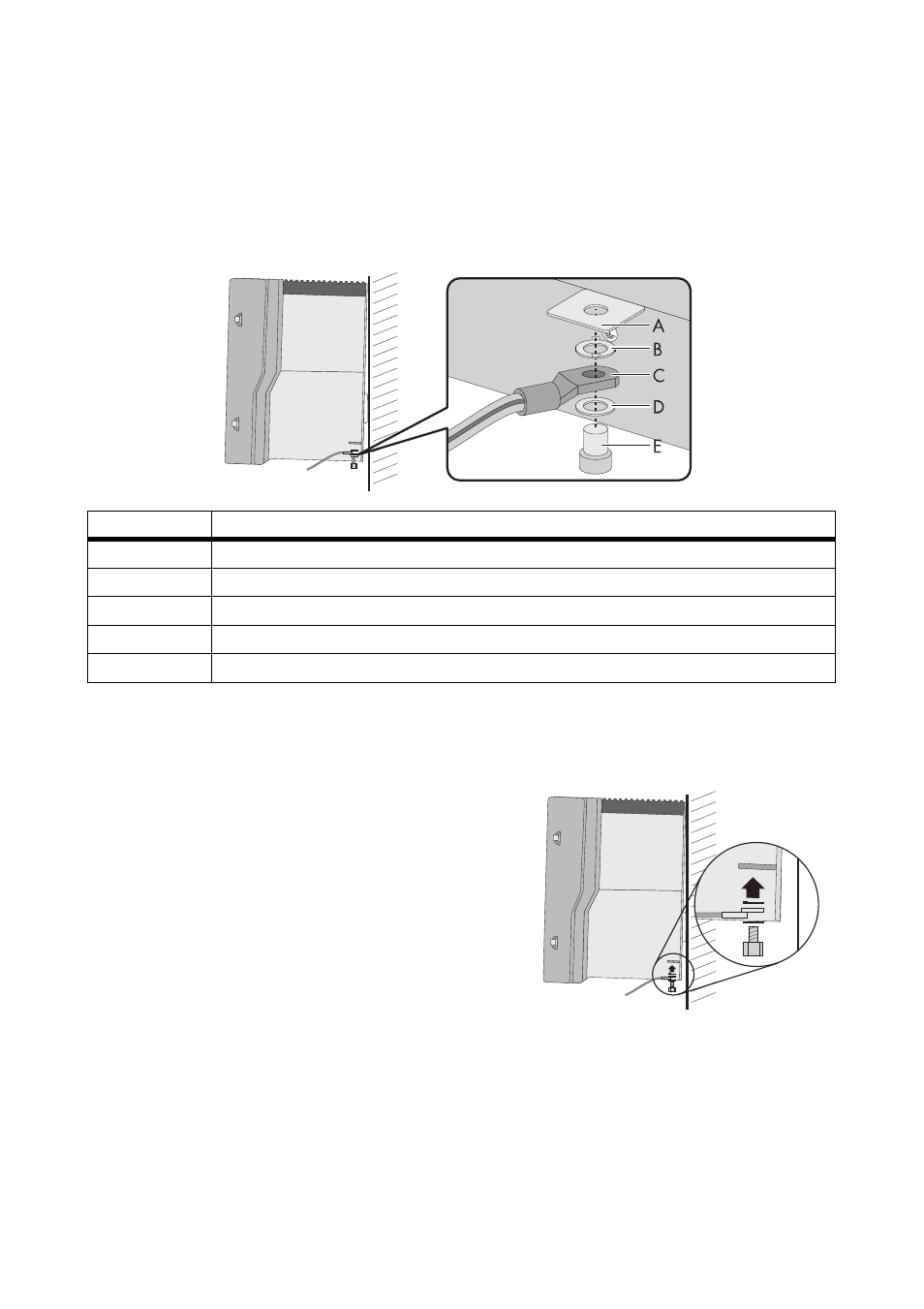

Übersicht zusätzliche Erdung
Vorgehensweise
1. Den Wechselrichter AC- und DC-seitig freischalten, wie in Kapitel 7.2 „Wechselrichter öffnen“
(Seite 47) beschrieben.
2. Unterlegscheibe, Kabelschuh mit Schutzleiter und
Sperrkantscheibe auf Zylinderschraube anordnen.
Die Verzahnung der Sperrkantscheibe muss zur
Metalllasche zeigen.
3. Zylinderschraube in Metalllasche stecken und mit
einem Drehmoment von 6 Nm anziehen.
4. Kontakt zwischen Schutzleiter und Gehäuse gemäß den im Installationsland geltenden
Vorschriften prüfen.
Objekt Beschreibung
A Metalllasche an der Gehäuseunterseite des Wechselrichters
B Sperrkantscheibe (im Lieferumfang enthalten)
C Kabelschuh (M6) mit Schutzleiter
D Unterlegscheibe
E M6x12 Zylinderschraube (im Lieferumfang enthalten)
