Elektrischer Anschluss
SMA Solar Technology AG
24
WB33-38-IA-IDE120940
Installationsanleitung
5.3.2 Wechselrichter an das öffentliche Stromnetz (AC)
anschließen

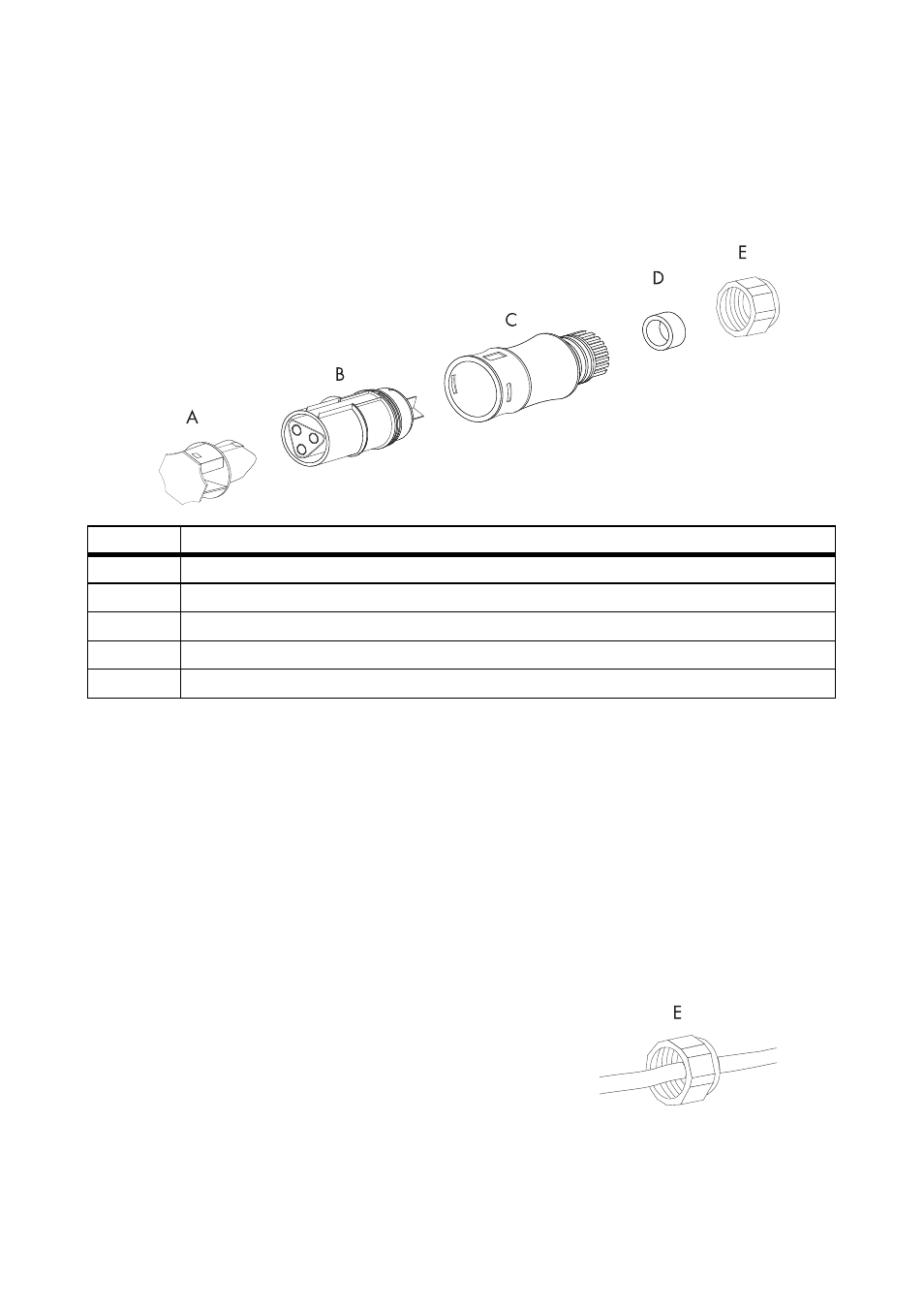

Übersicht AC-Kupplungsdose
Vorgehensweise
1. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung“ des jeweiligen Wechselrichters.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
3. Dichtungsring der Gewindehülse, wenn nötig gegen den mitgelieferten Dichtungsring
austauschen.
– Dichtungsring aus der Gewindehülse herausziehen.
– Kleineren Dichtungsring einsetzen.
4. Druckschraube (E) über die AC-Kabel führen.
Objekt
Beschreibung
A
Schutzkappe für Buchseneinsatz
B
Buchseneinsatz
C
Gewindehülse mit Dichtungsring für Kabeldurchmesser von 10 mm … 14 mm
D
Dichtungsring für Kabeldurchmesser von 6 mm … 10 mm
E
Druckschraube
