G-35
1. Bringen Sie die Halterungen E und F unter Verwendung
der Schrauben J an den Seitenteilen A und B an
(Abbildung 3).
• Wenn Sie die Halterung F an dem Seitenteil B
anbringen, schieben Sie eine Klemme K in die Schraube
J, bevor Sie die Schraube J an dem Punkt 3 in das
Seitenteil schrauben.
2. Bringen Sie die Winkel G unter Verwendung der vier
Schrauben J an den Seitenteilen A und B an (Abbildung
3).
3. Die Höheneinstellschraube H in die Bohrung 4 in der Mitte
der Rückseite des Querstücks D einbauen (Abbildung 3).
4. Die Seitenteile A und B mit den vier Schrauben D an dem
Querstück I anbringen (Abbildung 3).
• Wenn Sie die beiden mit 5 markierten Teile
zusammensetzen, sollten die Metallstücke E an den
Innenseiten der Seitenteile A und B in die Schlitze an
den Enden des Querstücks D eingreifen. Achten Sie
darauf, dass die Metallstücke bis zum Anschlag in die
Schlitze eingesetzt werden. Falls die Metallstücke nicht
richtig positioniert sind, kann kein richtiger Sitz zwischen
den in das Querstück D eingebauten Muttern und den
Schrauben I Gewähr leistet werden. Dies kann zu einem
Ausreißen der Gewinde und einem Durchdrehen der
Muttern führen.

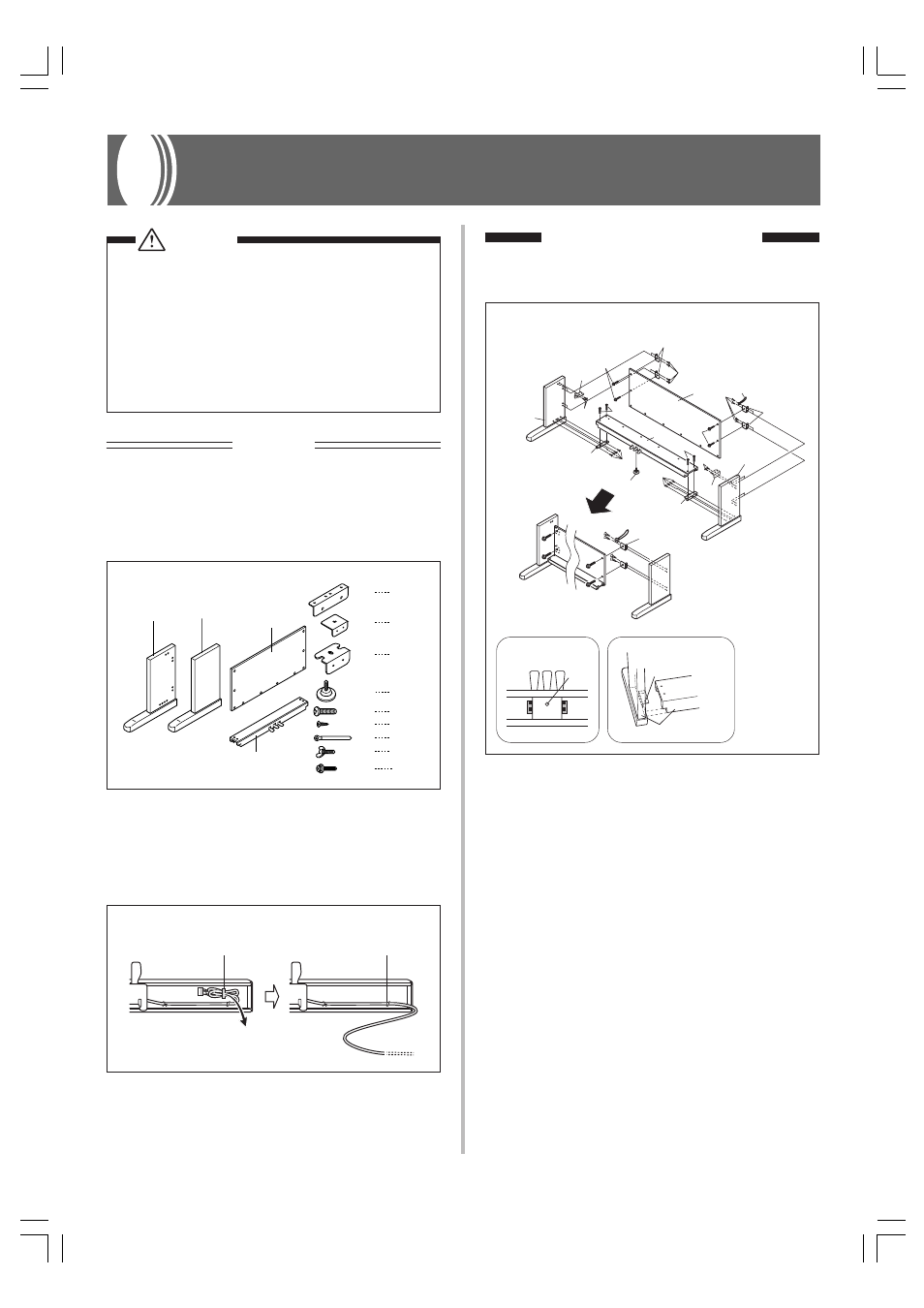

1 Montage des Ständers
Die Abbildungen 3, 4 und 5 beachten, wenn der Ständer
gemäß nachfolgender Vorgänge montiert wird.
WICHTIG!
• Den Ständer unbedingt auf einer waagerechten Fläche
montieren.
• Dieser Ständer enthält nicht die Werkzeuge, die für die
Montage erforderlich sind. Für die Montage wird ein gro-
ßer Kreuzschlitz-Schraubendreher (+) benötigt.
• Alle mit der Einheit mitgelieferten Teile überprüfen, um
sicherzustellen, dass alle in Abbildung 1 gezeigten Teile (A
bis M) vorhanden sind. Alle Schrauben befinden sich in
einem Plastikbeutel, der an der Innenseite des Verpa-
ckungskartons festgeklebt ist.
• Bevor Sie mit der eingentlichen Montage des Ständers
beginnen, die Klemme an Position 1 (Abbildung 2), an der
das Pedalkabel aus der Rückseite des Querstücks D austritt,
lösen.
Vorsicht
• Um Verletzungen zu vermeiden ist besondere Vorsicht
geboten, wenn die Beine und Pedale eingebaut werden
und wenn die Tastatur auf dem Ständer angebracht wird.
• Bei der Montage ist darauf zu achten, dass der
verschiebbare Tastaturdeckel des Digital-Pianogehäuses
vollständig geschlossen ist. Falls der Deckel während der
Montage geöffnet verbleibt, könnte sich dieser plötzlich
schließen und Ihre Finger zwischen dem Digital-
Pianogehäuse und dem Deckel einklemmen.
Abbildung 1
Abbildung 2
Abbildung 3
Montageanleitung
x4
x2
x26
x2
x2
I
G
J
K
L
A
C
D
M x4
x4 F
x2 E
B
x1 H
2 1
A
H
E
B
G
E
C
F
D
M
J I
F
J G
J
I
J K
M
J
J
3
5
E
Seitenteil
Querstück
Boden
4
