Vorbereitung
G-57

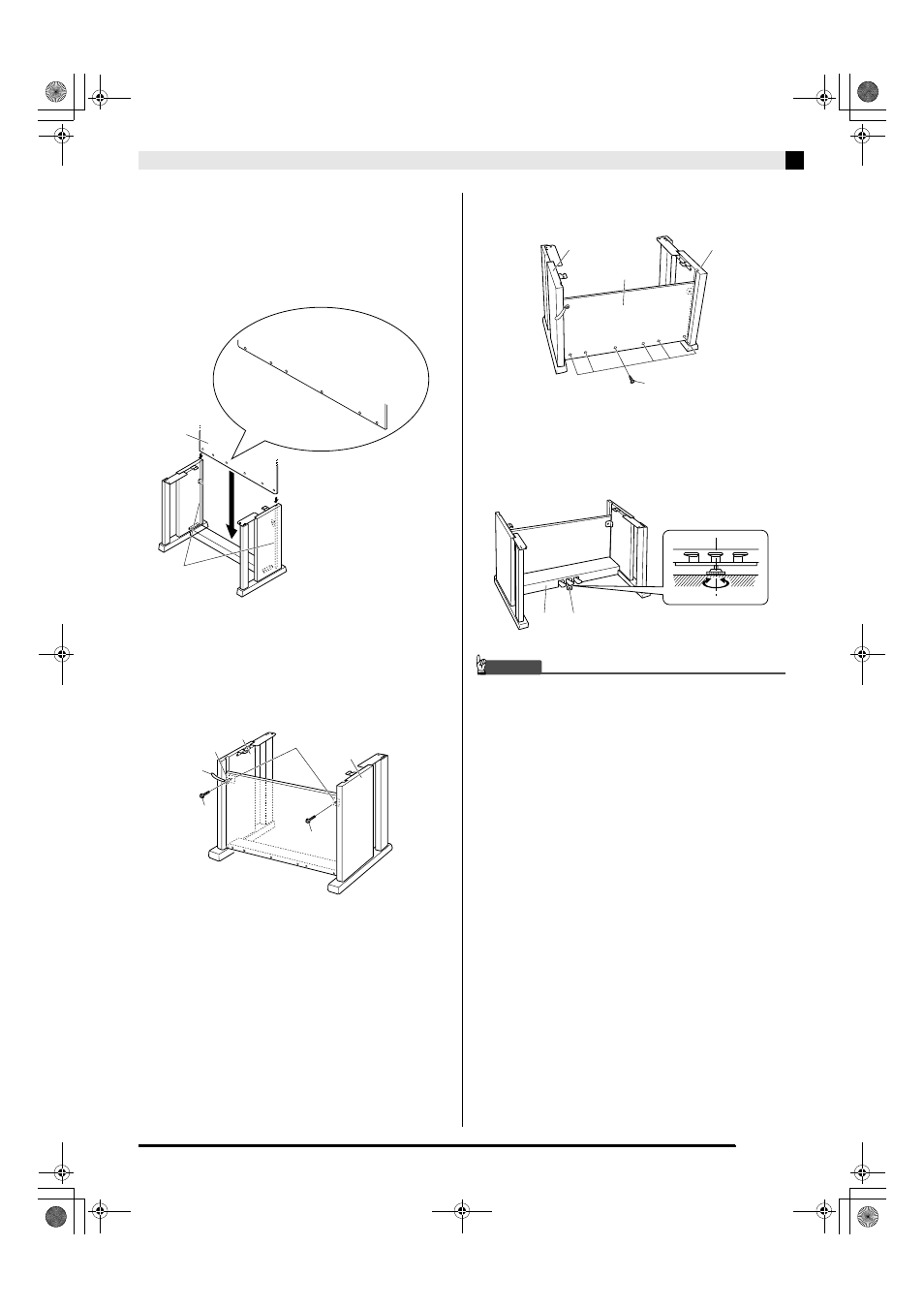

3.
Schieben Sie die Rücktafel C in die Nuten 4
der Seitentafeln.
• Überzeugen Sie sich vor dem Einschieben der
Rücktafel
C , dass die Schraubenlöcher mit großem
Zwischenabstand am Boden der Tafel auf der linken
Seite (Ständer von vorn betrachtet) und die Löcher
mit engem Abstand auf der rechten Seite liegen.
4.
Sichern Sie mit den beiden Schrauben H die
Rücktafel C an den oberen linken und
rechten Kanten in den Haltern 5 der
Seitentafeln
A und B .
• Schieben Sie an Stelle 6 den Clip G auf die Schraube
H , bevor Sie die Schraube eindrehen.
5.
Sichern Sie als Nächstes den Boden der
Rücktafel
C mit den sechs Schrauben F .
6.
Stützen Sie durch passendes Einstellen der
Höhenverstellschraube 7 das Querstück
D
so ab, dass es sich beim Treten der Pedale
nicht nach unten durchbiegt.
WICHTIG!
• Wenn Sie die Pedale benutzen, ohne die
Höhenverstellschraube 7 passend eingestellt zu
haben, kann das Querstück
D beschädigt werden.
Stellen Sie die Höhenverstellschraube 7 unbedingt
passend ein, bevor Sie die Pedale benutzen.
C
4
H
H
5
6
G
B
A
C
F
A B
7 D
