G-32

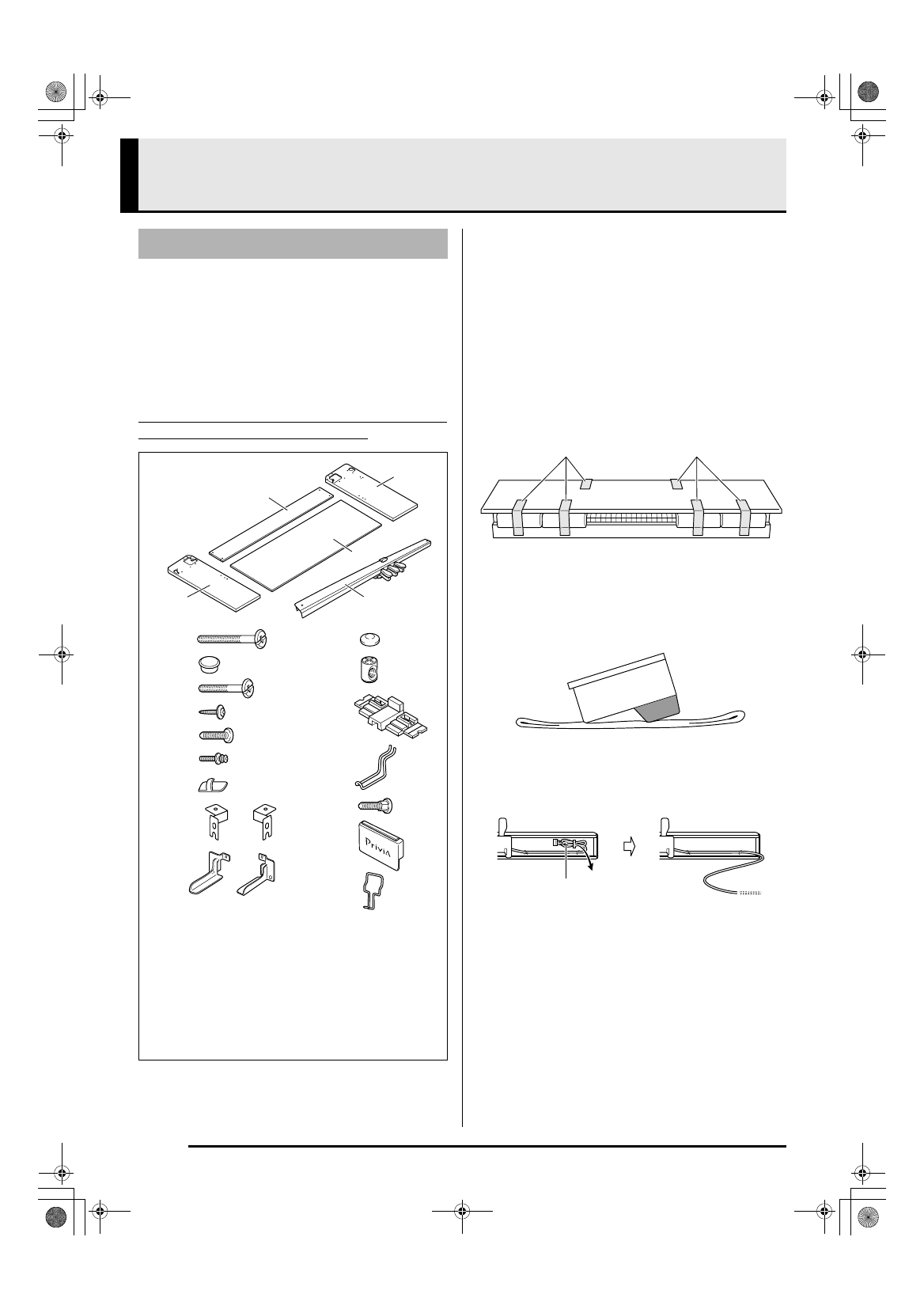

Vorbereitung
Bevor Sie den Ständer montieren, kontrollieren Sie
bitte, ob alle unten gezeigten Teile vorhanden sind.
• Das zur Montage benötigte Werkzeug ist bei diesem
Ständer nicht enthalten. Es ist Ihnen überlassen, für
die Montage einen großen
Kreuzschlitzschraubenzieher (+) bereitzulegen.
Kontrollieren Sie bitte, ob alle unten gezeigten Teile
vorhanden sind, bevor Sie mit der Montage beginnen.
Die Schrauben befinden sich in einem Plastikbeutel im
Polystyrolschaum-Verpackungsmaterial.
*
VORSICHT
• Der Ständer sollte von mindestens zwei
Personen gemeinsam montiert werden.
• Der Ständer sollte auf ebenem Boden montiert
werden.
• Ziehen Sie die Streifen an den in der Illustration
gezeigten Stellen erst ab, wenn die
Ständermontage beendet ist. Wenn Sie die
Streifen schon vor Ende der Montage entfernen,
ist dies sehr gefährlich, da sich die
Tastaturabdeckung öffnen und schließen kann,
so dass Sie sich die Finger zwischen Abdeckung
und Digital-Piano einklemmen können.
• Achten Sie darauf, sich beim Montieren nicht die
Finger zwischen den Teilen einzuklemmen.
• Wenn Sie das Digital-Piano auf dem Boden
ablegen, ist eine weiche Unterlage zu verwenden
(Decke, Kissen o.ä.). Legen Sie das Digital-Piano
nicht direkt auf den Boden.
1.
Lösen Sie das Band, mit dem das Pedalkabel
hinten an der Pedaleinheit
E befestigt ist,
und ziehen Sie das Pedalkabel aus.
Montieren des Ständers
A
B
F
G
M
N
(a) (b)
O
H
I
J
K
L
Q
R
S
T
U
P
C
D
E
A Seitentafel ........................... ×1
B Seitentafel ........................... ×1
C Rücktafel ............................. ×1
D Rücktafel ............................. ×1
E Pedaleinheit ........................ ×1
F Schrauben ........................... ×8
G Schraubenkappen ............... ×8
H Schrauben ........................... ×2
I Schrauben ........................... ×5
J Schrauben ........................... ×3
K Schrauben ........................... ×2
L Clips .................................... ×2
M -(a) Halterung....................... ×1
M -(b) Halterung....................... ×1
N Halterungen ........................ ×2
O Schraubenkappen............... ×2
P Stoßverbinder ..................... ×6
Q Polystyrolschaum-
Verpackungsmaterial (für
Ständermontage benötigt).... × 1
R Kopfhörerhaken .................. ×1
S Schraube............................. ×1
T Abdeckungsstütze............... ×1
U Abdeckungsstützenhalter.... ×1
Streifen Streifen
Pedalkabel
