G-34
Vorbereitung

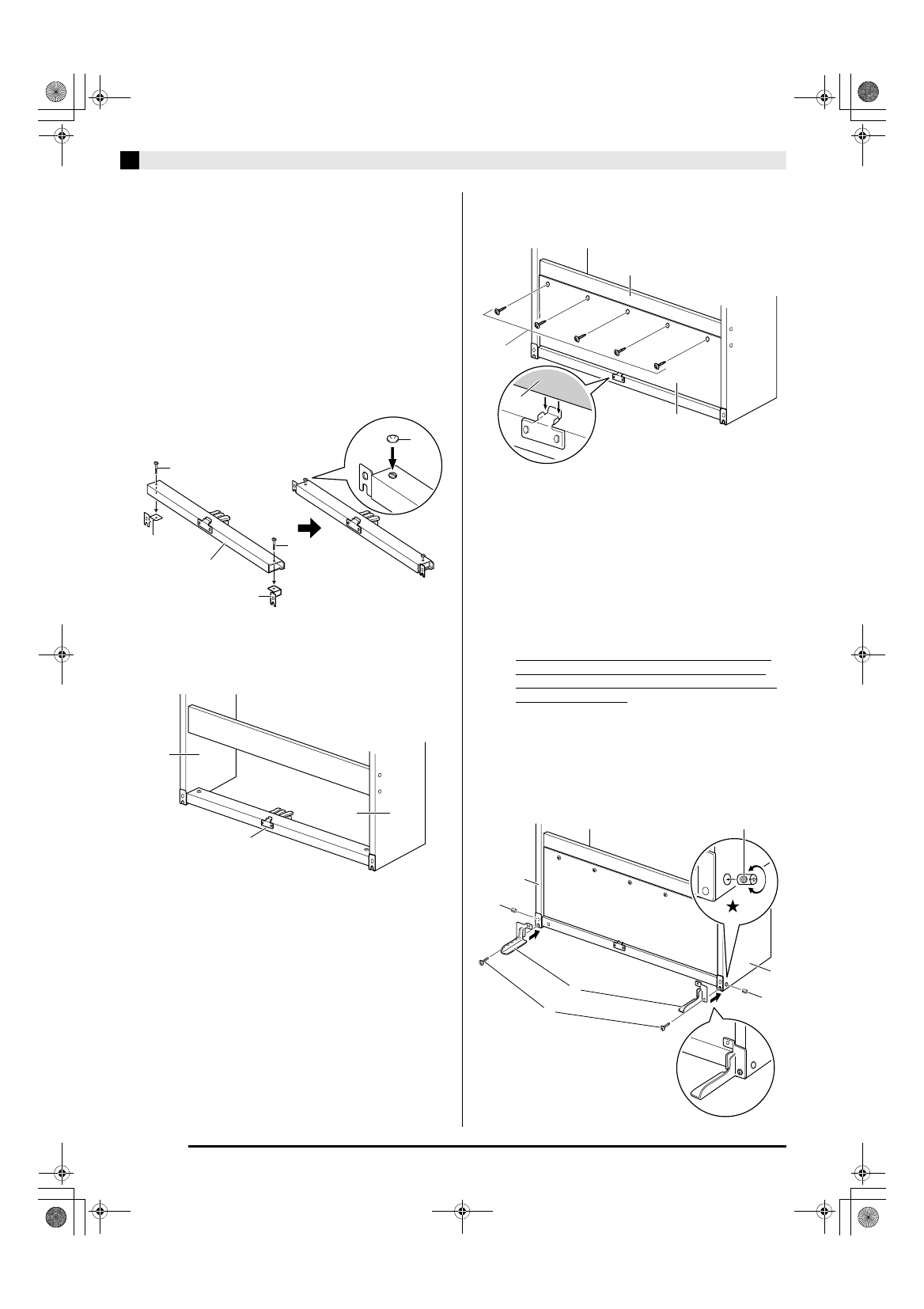

6.
Vergewissern Sie sich, dass alle Schrauben
festgezogen sind, entfernen Sie das
Verpackungsmaterial und richten Sie den
Ständer dann auf.
•
Decken Sie nach dem Aufrichten des Ständers die
acht bis dahin angebrachten Schrauben mit den
Schraubenkappen
ab.
7.
Befestigen Sie die Halterungen
an der
Pedaleinheit
und sichern Sie sie mit den
Schrauben
.
•
Decken Sie die Schraubenköpfe mit den
Schraubenkappen
ab.
8.
Befestigen Sie die Pedaleinheit
wie unten
gezeigt an den Seitentafeln
und
.
•
Ziehen Sie die Schrauben noch nicht fest.
9.
Sichern Sie die Rücktafel
an der Rücktafel
.
•
Drehen Sie die Schrauben
in die fünf Löcher in der
Rücktafel
ein.
10.
Bringen Sie die beiden Halterungen
an
den Seitentafeln
und
an. Verwenden
Sie die zwei Schrauben
und zwei
Stoßverbinder
zum Befestigen der
Seitenhalterungen.
•
Setzen Sie als erstes die Stoßverbinder
in die
Seitentafeln ein. Dabei ist darauf zu achten, dass die
Bohrung im Stoßverbinder waagerecht (Öffnungen
liegen links und rechts) ausgerichtet ist.
•
Sichern Sie die Halterungen
mit den Schrauben
.
Falls sich die Schraube
nicht problemlos in den
Stoßverbinder
eindrehen lässt, richten Sie den
Stoßverbinder bitte mit einem Schraubenzieher aus
( in der Abbildung).
*
VORSICHT
• Versuchen Sie auf keinen Fall, die Schrauben
gewaltsam einzudrehen! Wenn die Schraube
nicht richtig in das Gewinde des Stoßverbinders
eingreift, kann durch gewaltsames Eindrehen
das Gewinde beschädigt werden.
M
-(b)
M
-(a)
E
J
J
O
A
B
E
I
5
X
C
D
D
N
H
P
A
B
P
Bohrung
