12

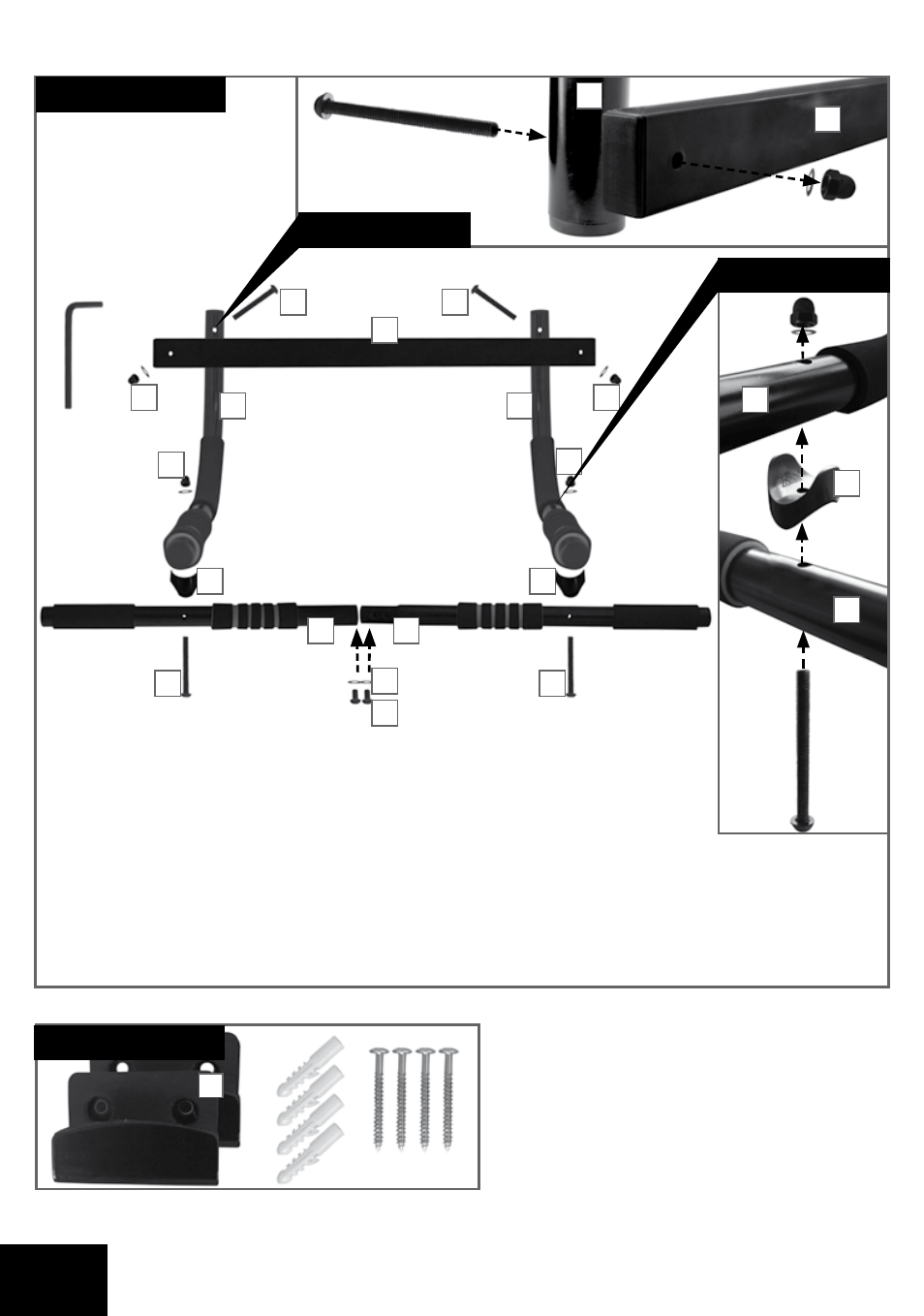

Laitteen osat:
Työnnä tangot (A) ja (B) sisäkkäin ja ruuvaa ne ruuveilla (C) / aluslevylllä
(D). Ruuvaa sen jälkeen tangot (E) ja (F) ruuveilla (G) (katso kuva 1a).
Aseta aluslevyt (D) ennen mutteria (H) ja kiristä ruuvaukset.
Ruuvaa lopuksi tangot (A/B) ja (F) ruuveilla (I) ja välikappaleella (J). Ota huomioon, että 28mm
kartion välikappale on tangon (F) alla ja 32mm kartio tangossa (A/B) (katso kuva 1b). Aseta
aluslevyt (D) ennen mutteria (H) ja kiristä ruuvaukset.
kuva 2
K
B
c
A
e
D
G G
f f
kuva 1a
H
H
H H
I I
J J
kuva 1
kuva 1b
f
B
J
e
f
