Deleoversigt:

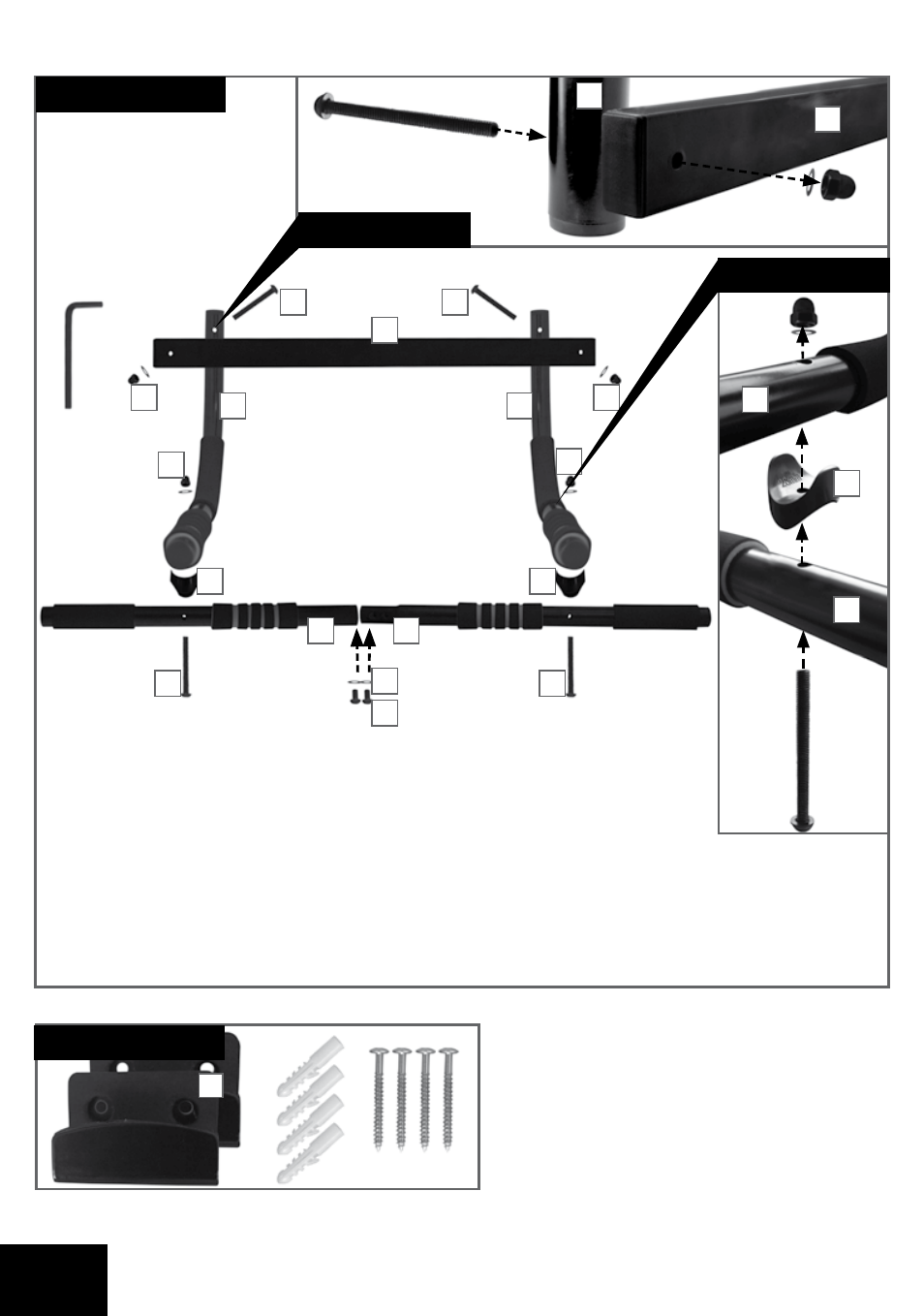

Anbring stængerne (A) og (B) i hinanden og forskru disse med skruerne
(C) / spændskiverne (D). Derefter skrues stængerne (E) og (F) sammen ved
hjælp af skruerne (G) (se fig. 1a).
Anbring spændskiverne (D) foran møtrikken (H) og træk skruerne fast.
Derefter skrues stængerne (A/B) og (F) sammen ved hjælp af skruerne (I) og afstandsstykket (J).
Herved skal du være opmærksom på, at ved afstandsstykket sættes 28mm konus under stangen
(F) og ved 32mm konus sættes den på stangen (A/B) (se fig. 1b). Anbring spændskiverne (D)
foran møtrikken (H) og skru dem fast.
