Montaža
Priprema za montažu
Uzmite si dovoljno vremena za sastavljanje roštilja. Pripremite ravnu radnu površinu
veličine približno jednog do dva četvorna metra. Pojedinačne dijelove izvadite iz
ambalaže i postavite ih tako, da Vam budu na dohvat ruke.
Potreban alat
Križni odvijač
Vilasti ključ veličine 5,5 mm i 8 mm
UPOZORENJE
► Radi Vaše sigurnosti, kako bi se izbjegle ozljede, glave vijaka uvijek trebaju
biti usmjerene prema van.

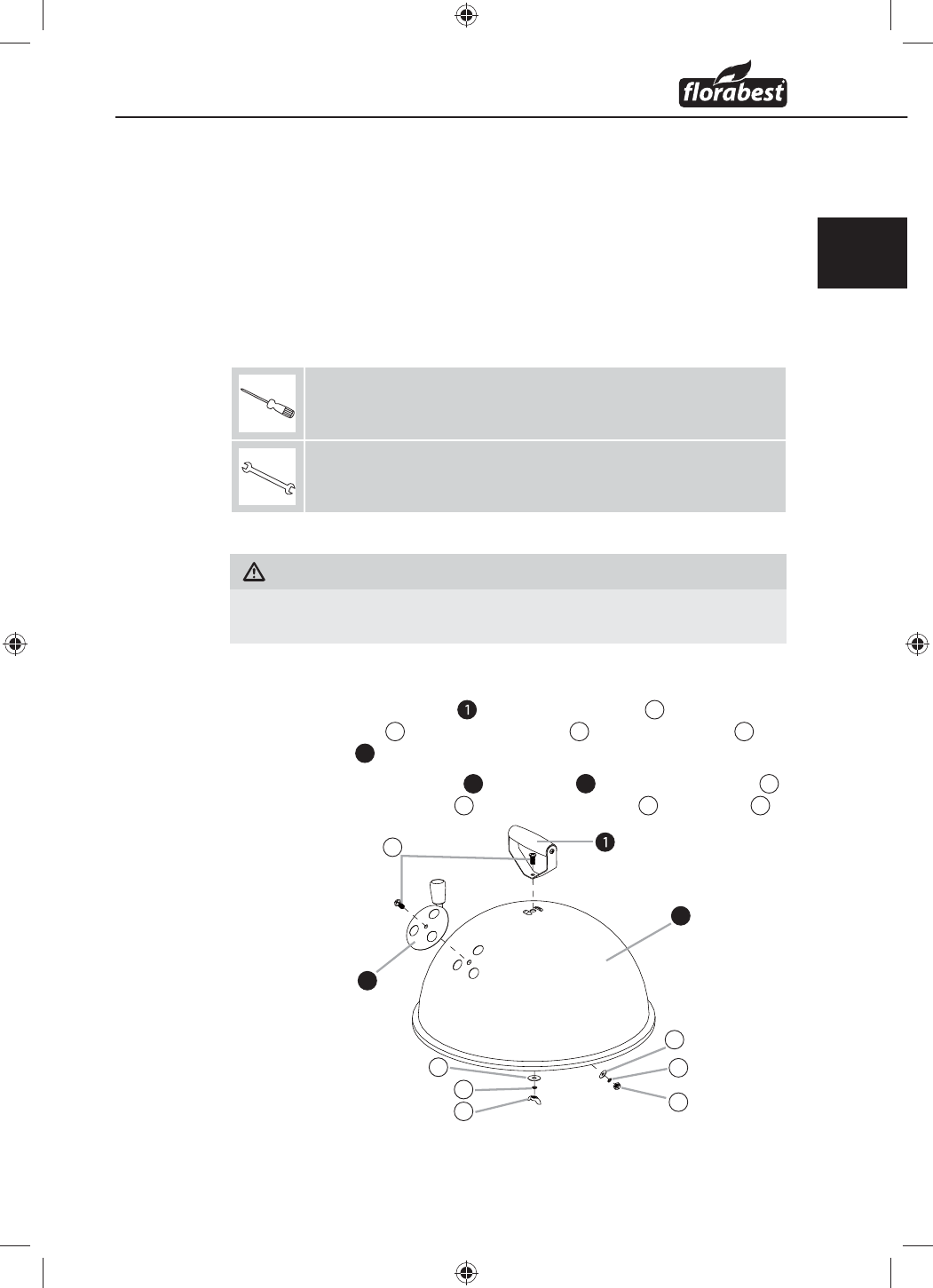

Korak 1
♦ Zavrtanjem pričvrstite ručku pomoću vijka M5 x 10 C , podložnih
pločica Ø6 x 16 F , opružnog prstena Ø5 H i krilaste matice M5 L
na poklopcu 3 .
♦ Pričvrstite ploču za ventilaciju 2 na poklopcu 3 pomoću vijka M5 x 10 C ,
podložne pločice Ø6 x 12 G , opružnog prstena Ø5 H i matice M5 I .
C
2
3
H
H
F
L
G
I
