18 FTKG 29 C1
HR

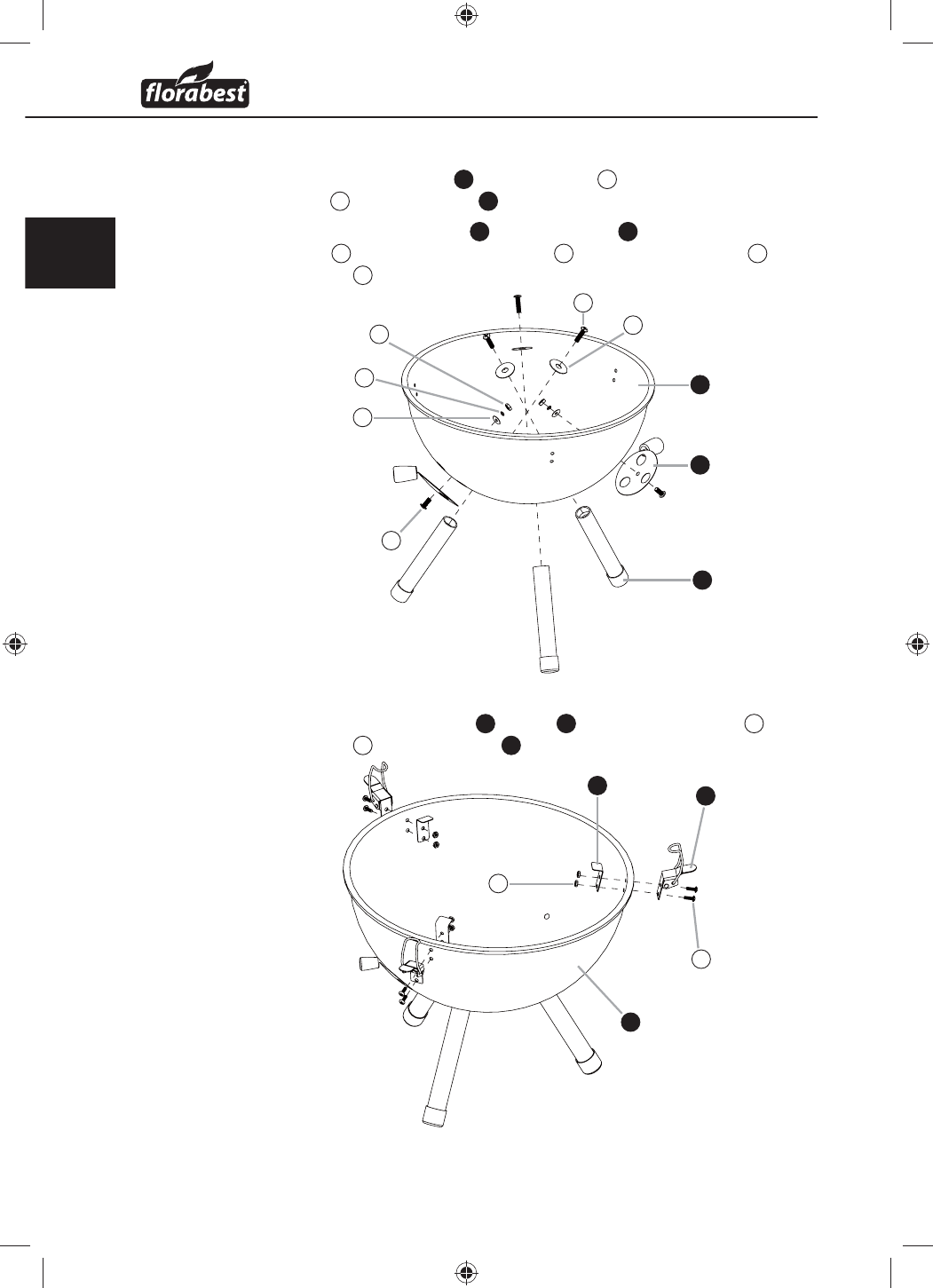

Korak 2
♦ Zavrtanjem pričvstite stalke 10 vijcima M6 x 30 B i podložnim pločicama
Ø6 x 25 E na zdjeli za vatru 7 .
♦ Pričvrstite ploče za ventilaciju 2 na zdjeli za vatru 7 pomoću vijaka
M5 x 10 C , podložnih pločica Ø6 x 12 G , opružnih prstenova Ø5 H
i matica M5 I .
Korak 3
♦ Pričvrstite zatvarače s kopčom 8 i kutove 9 pomoću vijaka M3x10 D
i matica M3 J na zdjeli za vatru 7 .
10
B
2
7
E
G
H
I
C
8
9
7
D
J
