29 FTKG 29 C1
GR
CY
Συναρμολόγηση
Προετοιμασία συναρμολόγησης
Αφιερώστε επαρκή χρόνο για τη συναρμολόγηση της ψησταριάς. Πραγματοποι-
ήστε τη συναρμολόγηση σε μία οριζόντια επιφάνεια εργασίας περίπου ένα έως
δύο τετραγωνικά μέτρα. Αφαιρέστε τα μεμονωμένα μέρη από τη συσκευασία και
τοποθετήστε τα σε ένα προσβάσιμο μέρος.
Απαραίτητα εργαλεία
Σταυροκατσάβιδο
Διπλό κλειδί SW 5,5 χιλ., SW 8 χιλ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
► Οι κεφαλές των βιδών πρέπει για την ασφάλεια σας να δείχνουν πάντα
προς τα έξω για να αποφεύγονται τραυματισμοί.

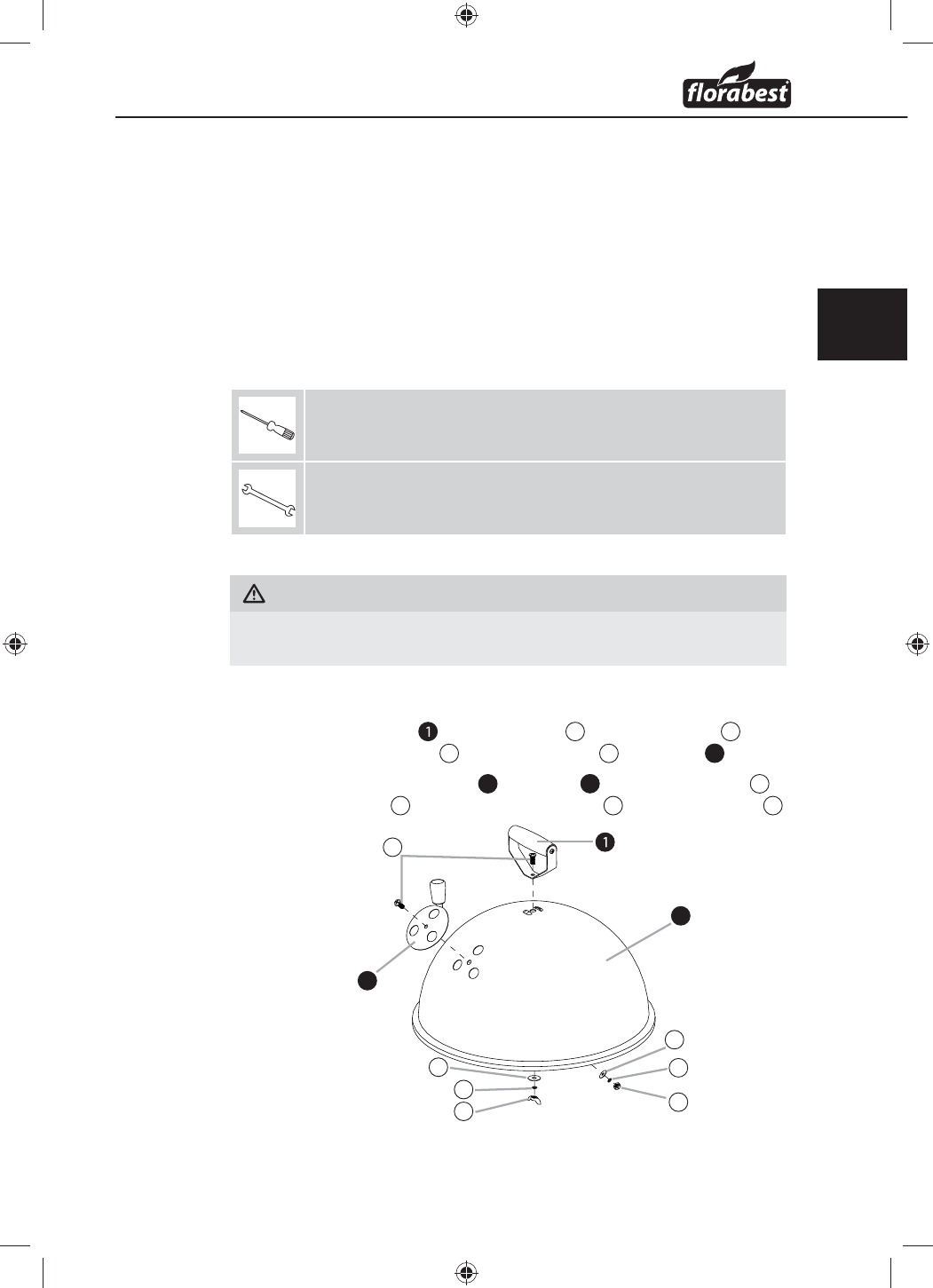

Βήμα 1
♦ Βιδώστε τη χειρολαβή με βίδα M5 x 10 C , ροδέλες Ø6 x 16 F ,
ελατηριωτό δακτύλιο Ø5 H και πεταλούδα M5 L στο καπάκι 3 .
♦ Στερεώστε το πάνελ εξαερισμού 2 στο καπάκι 3 μέσω βίδας M5 x 10 C ,
ροδέλας Ø6 x 12 G , ελατηριωτού δακτυλίου Ø5 H και παξιμαδιού M5 I .
C
2
3
H
H
F
L
G
I
