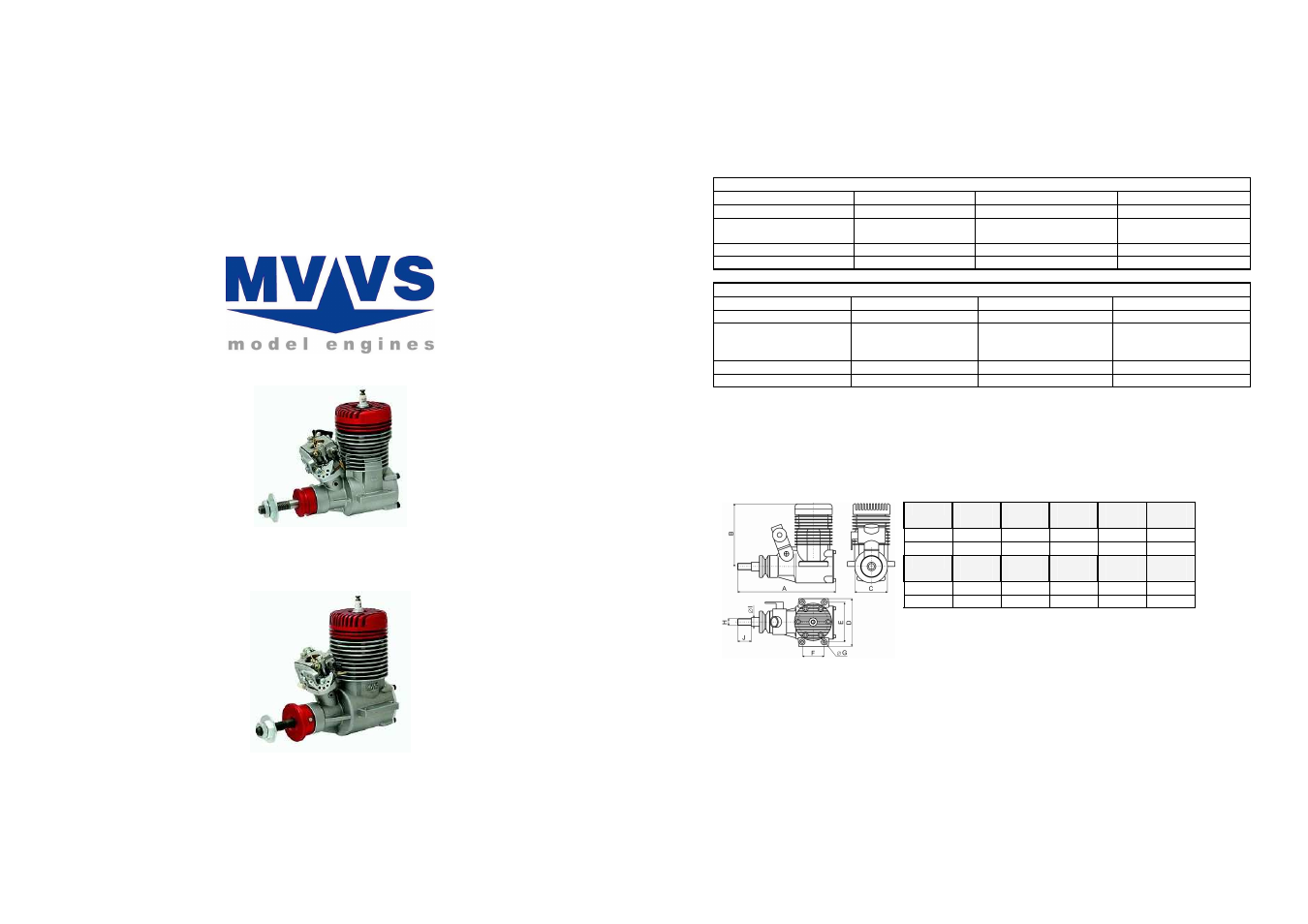

MVVS 35 IFS - Handbuch

Bedienungsanleitung
MVVS 26 IFS č .: 3094IU
MVVS 26 IFS SP č .: 3094SP
MVVS 35 IFS č .: 3098I
Ausgabe 1.7
Nachstehende Hinweise vor dem Einsatz des Motors unbedingt lesen.
Herzlichen Glückwunsch zum Kauf des Benzinmotors MVVS 26 (bzw. 35).
Die Benzinmotoren MVVS 26 und 35sind als Antriebe für ferngesteuerte Flugzeugmodelle konzipiert. Sie eignen sich
sowohl zum Einsatz in Trainings- und Freizeitmodellen als auch für akrobatisches Fliegen einschließlich der 3D-
Akrobatie. Dabei sind stets Gewicht und Maße des Modells zu berücksichtigen.
Technische Angaben
MVVS 26ccm
Bohrung 33 mm Höchstleistung** 3.8 PS/9000 U/min
Hub 30.1 mm Max. Drehmoment** 3,1Nm/8000 U/min
Gewicht des kompletten
Motors ohne Zündanlage * 936 g Kraftstoff Bleifreies Benzin
95 Okt.
Gewicht der Zündanlage 165 g Schmierung Öl-Benzin-Gemisch 1:40
Drehzahlbereich 1400 – 9500 U/min
MVVS 35ccm
Bohrung 35,5 mm Höchstleistung** 4,1 PS/8500 U/min
Hub 35,2 mm Max. Drehmoment** 3,8 Nm/7500 U/min
Gewicht des kompletten
Motors jedoch ohne
Zündanlage * 1483 g Kraftstoff Bleifreies Benzin
95 Okt.
Gewicht der Zündanlage 165 g Schmierung Öl-Benzin-Gemisch 1:40
Drehzahlbereich 1400 – 9000 U/min
* Unsere Gewichtsangabe entspricht dem betriebsbereiten Zustand des Motors, d.h. Motor einschl. Zündkerze,
Vergaser, Mitnehmer und Kurbelwellenmutter am Propeller.
** Die Leistungsparameter unterscheiden sich je nach der verwendeten Auspuffanlage. Die angegebene
Höchstleistung ist der höchstmögliche erreichbare Wert.
Motormaße
A
mm
B
mm
C
mm
D
mm
E
mm
26 IFS 146 99 50 70 60
35 IFS 182 118 60 84 70
F
mm
G
mm
H
mm
I
mm
J
mm
26 IFS 31 4,3 M10x1 10 33
35 IFS 41 5,3 M10x1 10 45
Sicherheitshinweise
1) Beim Betrieb von Modellflugzeugen sind landesspezifische Richtlinien und Gesetze zu beachten.
2) Der Hersteller haftet nicht für etwaige Schäden durch Betrieb von Modellflugzeugen und Geräten, die
durch MVVS-Motoren angetrieben werden.
3) Ausschließlich Originalersatzteile verwenden.
4) Eingriffe in die Konstruktion des Motors sind nicht erlaubt.
5) Vor jedem Flug die Propellerbefestigung überprüfen. Bei Verwendung einer Propellerhaube auch deren
Befestigung prüfen. Bei der Montage der Propellerhaube immer entsprechend den Angaben der
Montageanleitung vorgehen.
6) Die Befestigung zum Motorträger regelmäßig überprüfen. Gelöste Motoren nie einschalten!
7) Nur gut gewuchteten Propeller verwenden! Beschädigte Propeller sind sofort zu ersetzen!
8) Immer außerhalb des Propellerniveaus stehen, wenn dieser sich dreht.
