9
D

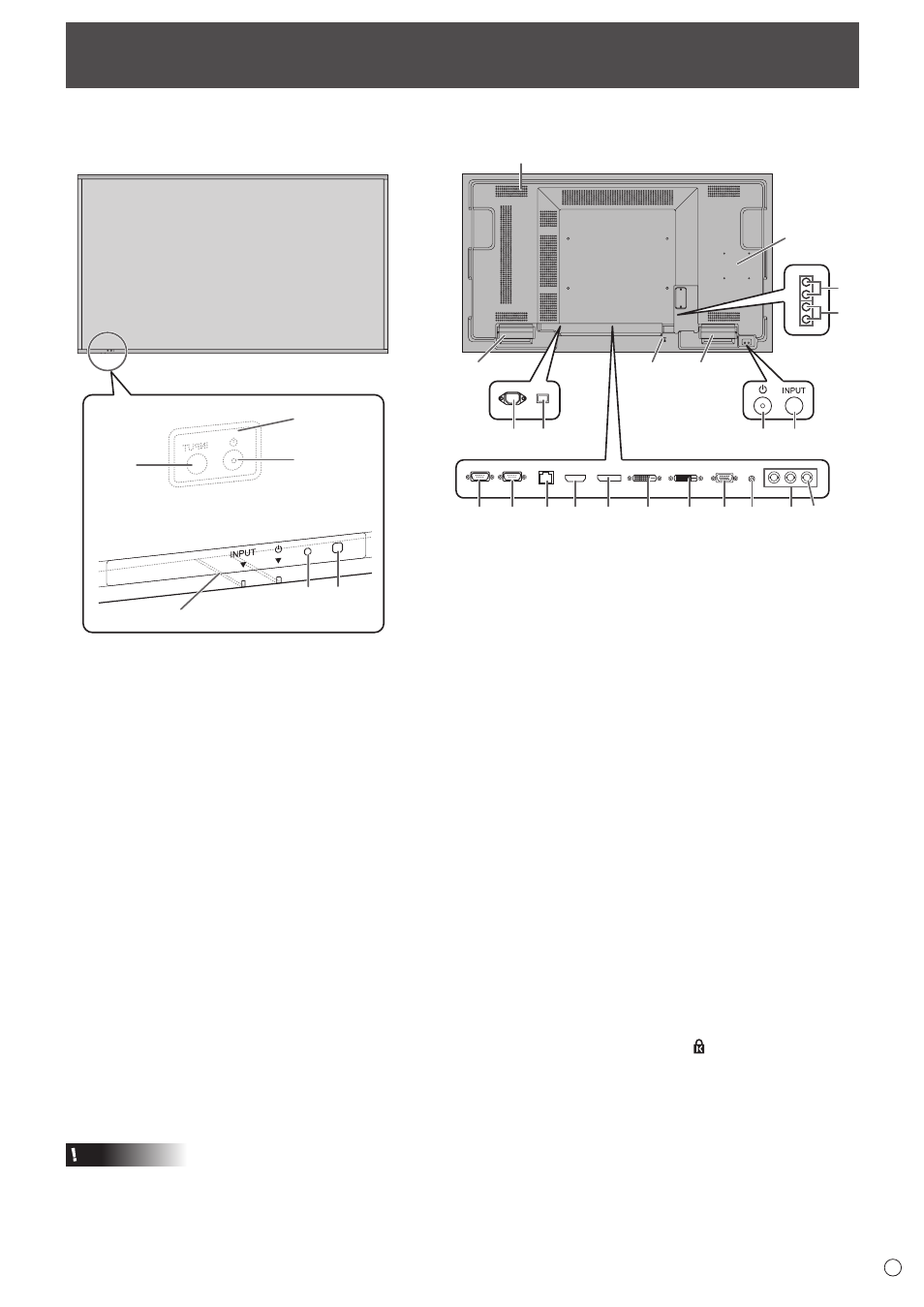

Teilebezeichnungen
n Vorderansicht
1. LCD-Panel
2. Betriebs-LED (Siehe Seite 16.)
3. Fernbedienungssensor (Siehe Seite 15.)
4. Eingangsschalter (Siehe Seite 18.)
5. Netzschalter (Siehe Seite 16.)
* Eingangs- und Netzschalter befinden sich an der Rückseite
des Monitors. Nutzen Sie zur Orientierung bei den
Schaltern die Position des Steckplatzes an der Vorderseite.
(Der hervorstehende Schalter ist der Netzschalter.)
n Rückansicht
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von optionalem Zubehör an Ihren SHARP-Händler.
• Halten Sie den Monitor beim Anheben oder Bewegen nicht an den Lautsprechern fest.
6
7
4 5
8 8 24
10
11 12 13 14 15 16 17 18 19 20 21
9
22
23
2 3
4
5
*
1
Steckplatzes
6. Optionaler Anschlussbereich
Dieser Bereich dient zum Anschließen von Zusatzgeräten
für erweiterte Funktionen. Das Vorhandensein dieser
Anschlussmöglichkeit stellt jedoch keine Garantie dar, dass solche
kompatiblen Geräte in der Zukunft tatsächlich angeboten werden.
7. Belüftungsöffnungen
8. Lautsprecher
9. Netzsteckdose (Siehe Seite 13.)
10. Hauptnetzschalter (Siehe Seite 16.)
11. RS-232C-Ausgangsanschluss (Siehe Seite 12.)
12. RS-232C-Eingangsanschluss (Siehe Seite 12.)
13. LAN-Anschluss (Siehe Seite 12.)
14. HDMI-Eingangsanschluss (Siehe Seite 11.)
15. DisplayPort-Eingangsanschluss (Siehe Seite 11.)
16. DVI-D-Eingangsanschluss (Siehe Seite 11.)
17. DVI-D-Ausgangsanschluss (Siehe Seite 12.)
18. D-Sub-Eingangsanschluss (Siehe Seite 11.)
19. Audio1 Eingangsanschluss (Siehe Seite 12.)
20. Component-Eingangsanschlüsse (Siehe Seite 11.)
21. Video-Eingangsanschluss (Siehe Seite 11.)
22. Audio-Ausgangsanschlüsse (Siehe Seite 12.)
23. Audio2 Eingangsanschlüsse (Siehe Seite 12.)
24. Öffnung für Diebstahlsicherung ( )
Es kann eine im Handel erhältliche Diebstahlsicherung
angeschlossen werden.
Die Öffnung für die Diebstahlsicherung ist mit dem Kensington
MicroSaver-Sicherheitssystem kompatibel.
