Shure SCM810 8-Channel Microphone Mixer Benutzerhandbuch
Seite 11
11
Mode d'invalidation
Se reporter à
Modifications internes.

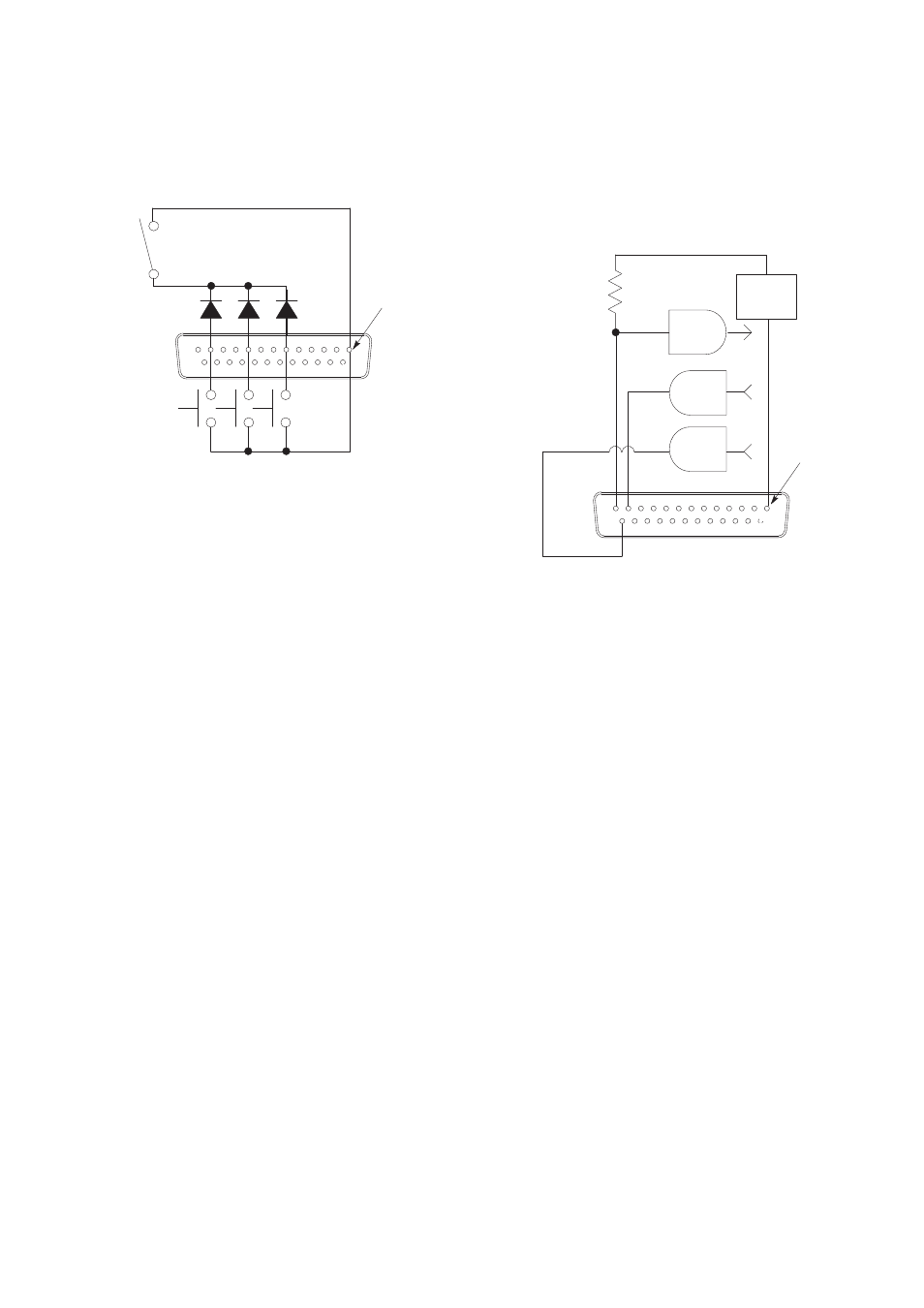

Isolation de commandes logiques par diode
On peut isoler au moyen de diodes deux ou plusieurs fonctions de
commande utilisant les mêmes broches logiques. On peut ainsi
couper le son d'une voie au moyen d'un interrupteur d'accord
silencieux de groupe ou de son propre bouton de toux (se reporter
à la figure 18-voies 1, 3, et 5 modifiées).
FIGURE 18
Appareils logiques externes
Les niveaux logiques du mélangeur SCM810 sont directement
compatibles avec les familles logiques LTT et MOS
complémentaires de 5 volts. Pour plus d'informations au sujet de
l'utilisation des portes logiques, se référer aux ouvrages de D.
Lancaster,
TTL Cookbook et CMOS Cookbook,
publiés par
Howard Sams Publishing Co.
La logique du mélangeur peut être utilisée avec la logique de MOS
complémentaire de 15 V si l'on utilise une résistance avec chaque
sortie de PORTE (se reporter à la figure 19-voie 1 modifiée).
FIGURE 19
Commandes numériques ou micro-ordinateurs
Les broches logiques du mélangeur SCM810 peuvent interagir
avec des circuits de commandes numériques personnalisés ou
des micro-ordinateurs et permettre des possibilités illimitées en
terme de fonctions de commande du système de sonorisation.
Commandes numériques ou micro-ordinateurs
Les broches logiques du mélangeur SCM810 peuvent interagir
avec des circuits de commandes numériques personnalisés ou
des micro-ordinateurs et permettre des possibilités illimitées en
terme de fonctions de commande du système de sonorisation.
GROUP
MUTE
COUGH
D = 1N4148 OR
EQUIVALENT
M1
M3
M5
LOGIC
GROUND
BUTTONS
15 V
POWER
+
–
SUPPLY
CMOS
GATES
5.1 K
G1
M1
O1
LOGIC
GROUND
