SYSTEMANSCHLÜSSE
Anschluß an
Satelliten-Tuner
An Netzsteckdose
Fernsehantennen-
kabel
Satellitentuner
Sat-Antennenkabel
Satelliten-Schüssel
Antenne
RF OUT
ANT. IN
Recorderrückseite
WICHTIG
Wenn "AV2 ANSCHLUSS" auf "SAT" (
੬
S. 54) eingestellt ist, können Sie ein Satellitenprogramm bei Einstellung des TV-Gerätes
auf den AV-Modus selbst dann betrachten, wenn sich der Recorder im Timer-, Stopp- oder Aufnahmemodus befindet oder
ausgeschaltet ist. Wenn sich der Recorder im Stopp- oder Aufnahmemodus befindet, drücken Sie die Taste TV/VCR auf der
Fernbedieneinheit, wonach die Video-Anzeige (VCR) erlischt.
● Achten Sie in einem solchen Fall darauf, den rückseitigen AV1 OUT-Wahlschalter auf COMP. einzustellen.
Antennenbuchse
TV-Geräterückseite
AV-Scartbuchsen (21-pol.)
Einfache Anschlüsse

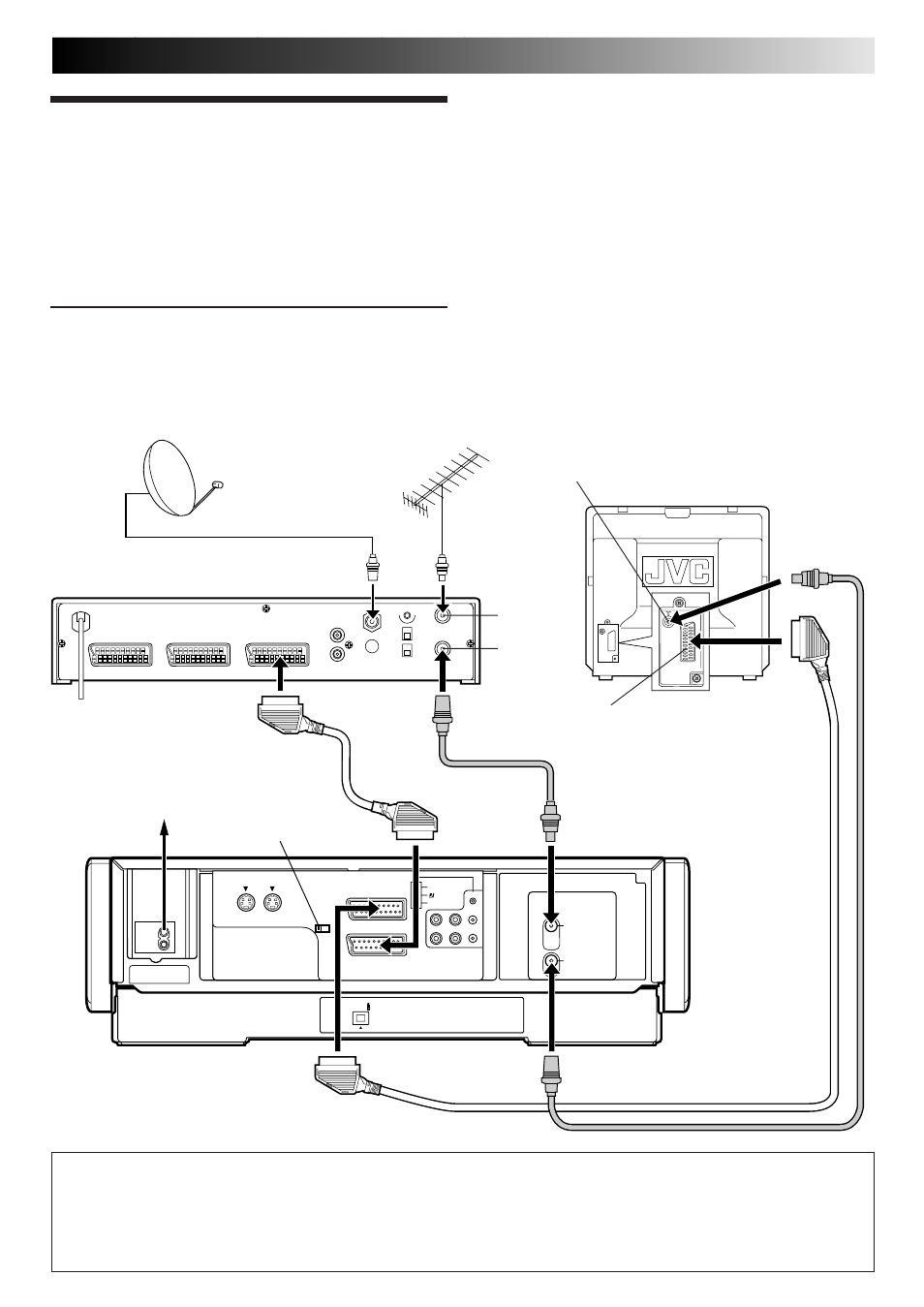

Das folgende Beispiel zeigt einen einfachen Anschluß,
wenn kein Decoder vorhanden ist.
Schließen Sie den Satelliten-Tuner direkt an der Buchse AV2 IN/
DECODER des Recorders an. Dann verbinden Sie die Buchse
AV1 IN/OUT des Recorders mit der 21-pol. SCART-Buchse des
TV-Gerätes.
HINWEISE:
● Für "AV2 ANSCHLUSS" "AV2" oder "SAT" einstellen (
੬
S. 54).
● Bei dieser Anschlußverbindung steht die automatische
Satellitenprogramm-Aufnahmefunktion (
੬
S. 37) zur
Verfügung.
● Zur Aufnahme eines Satelliten-Programmes über den
Satelliten-Tuner rufen Sie mit den numerischen (NUMBER)
Tasten und/oder der Taste TV PROG die Displayfeld-Anzeige
"L-2" ab.
● Wenn sowohl der Satelliten-Tuner als auch das TV-Gerät über
S-VIDEO-Buchsen verfügen, läßt sich ein hochwertiges S-
VHS-Bild erzielen. Dazu verbinden Sie Recorder und TV-
Gerät über den S-VIDEO-Anschluß (
੬
S. 5) und schließen
dann die S-VIDEO- und AUDIO-Ausgangsbuchsen des
Satelliten-Tuners an die rückseitigen Buchsen S IN und
AUDIO IN des Recorders an. Dann rufen Sie mit den
numerischen (NUMBER) Tasten und/oder der Taste TV PROG
die Displayfeld-Anzeige "S-1" ab.
● Weitere Angaben hierzu siehe die zum Satelliten-Tuner
mitgelieferte Bedienungsanleitung.
AV1 OUT-Wahlschalter
