AV1 IN/OUT (L-1)
AV2 IN/DECODER (L-2)
DV IN
AV1 OUT
COMP. Y/C
S IN
(S-1)
S OUT
R.PAUSE
ANT. IN
ANT. OUT
R
L
AUDIO
OUT IN (S-1)
SYNCHRO EDIT
JLIP
DECODER VCR TV
EXT.2 EXT.1
Antennenbuchse
TV-Geräterückseite
AV-Scartbuchsen (21-pol.)
An Netzsteckdose
Fernsehantennen-
kabel
Satellitentuner
Sat-Antennenkabel
Satelliten-Schüssel
Antenne
RF OUT
ANT. IN
Recorderrückseite
Decoder
HINWEISE:
● Für "AV2 ANSCHLUSS" "AV2" einstellen (
੬
S. 54).
● Bei dieser Anschlußverbindung steht die automatische
Satellitenprogramm-Aufnahmefunktion (
੬
S. 37) zur
Verfügung.
● Zur Aufnahme eines Satelliten-Programmes über den
Satelliten-Tuner rufen Sie mit den numerischen (NUMBER)
Tasten und/oder der Taste TV PROG die Displayfeld-Anzeige
"L-2" ab.
● Zum Empfang eines verschlüsselten Sendeprogramms den
Satelliten-Tuner verwenden.
● Weitere Angaben hierzu siehe die zum Satelliten-Tuner
mitgelieferte Bedienungsanleitung.
SYSTEMANSCHLÜSSE (Forts.)

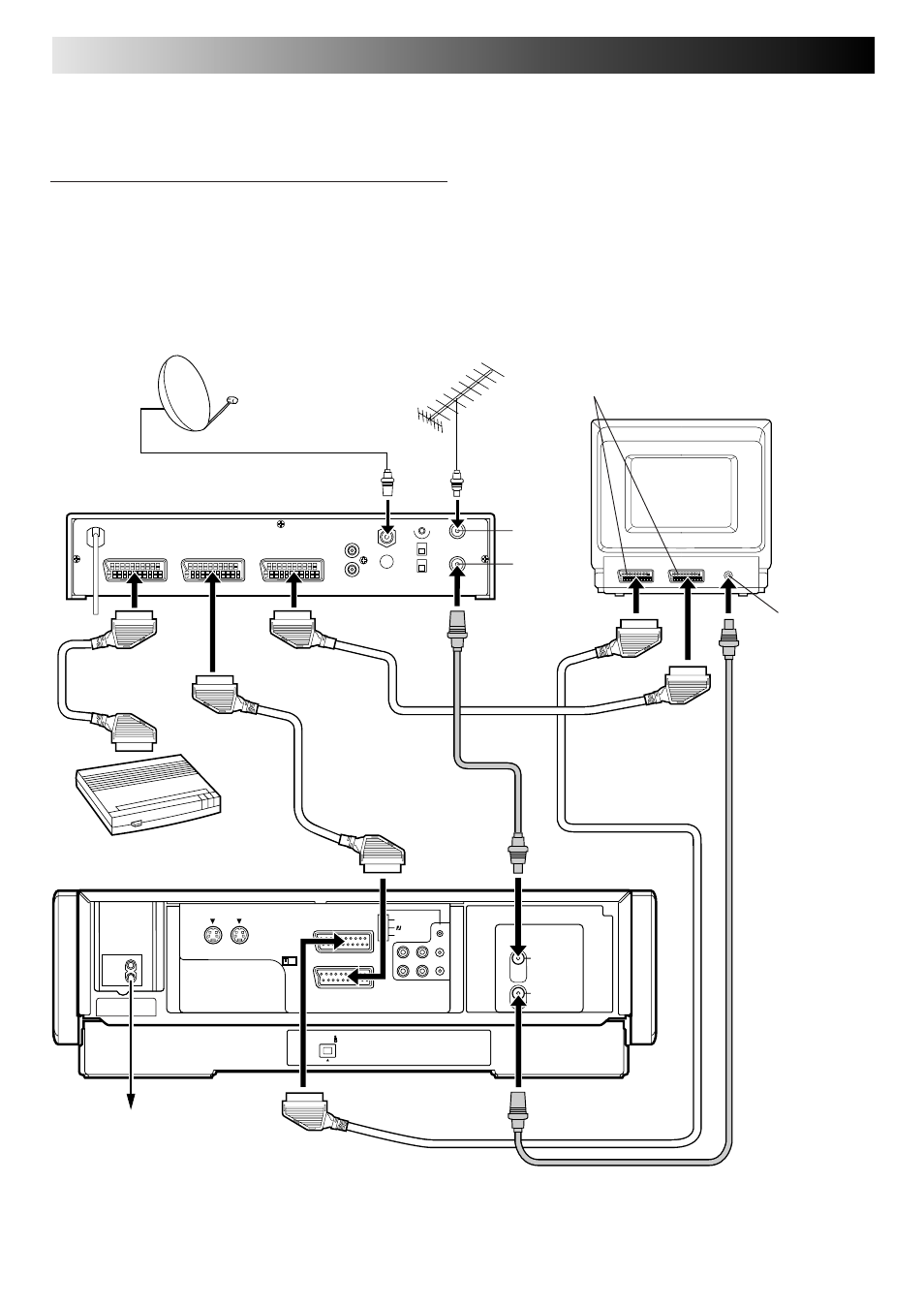

Ideale Anschlüsse
Das folgende Beispiel zeigt die empfohlenen
Anschlüsse, wenn sowohl ein Satelliten-Tuner als auch
ein Decoder vorhanden ist.
Zuerst den Decoder an den Satelliten-Tuner anschließen, dann
die Buchse AV1 IN/OUT des Recorders mit dem TV-Gerät und
die Buchse AV2 IN/DECODER des Recorders mit dem Ausgang
des Satelliten-Tuners verbinden. Dann den Satelliten-Tuner an
das TV-Gerät anschließen.
