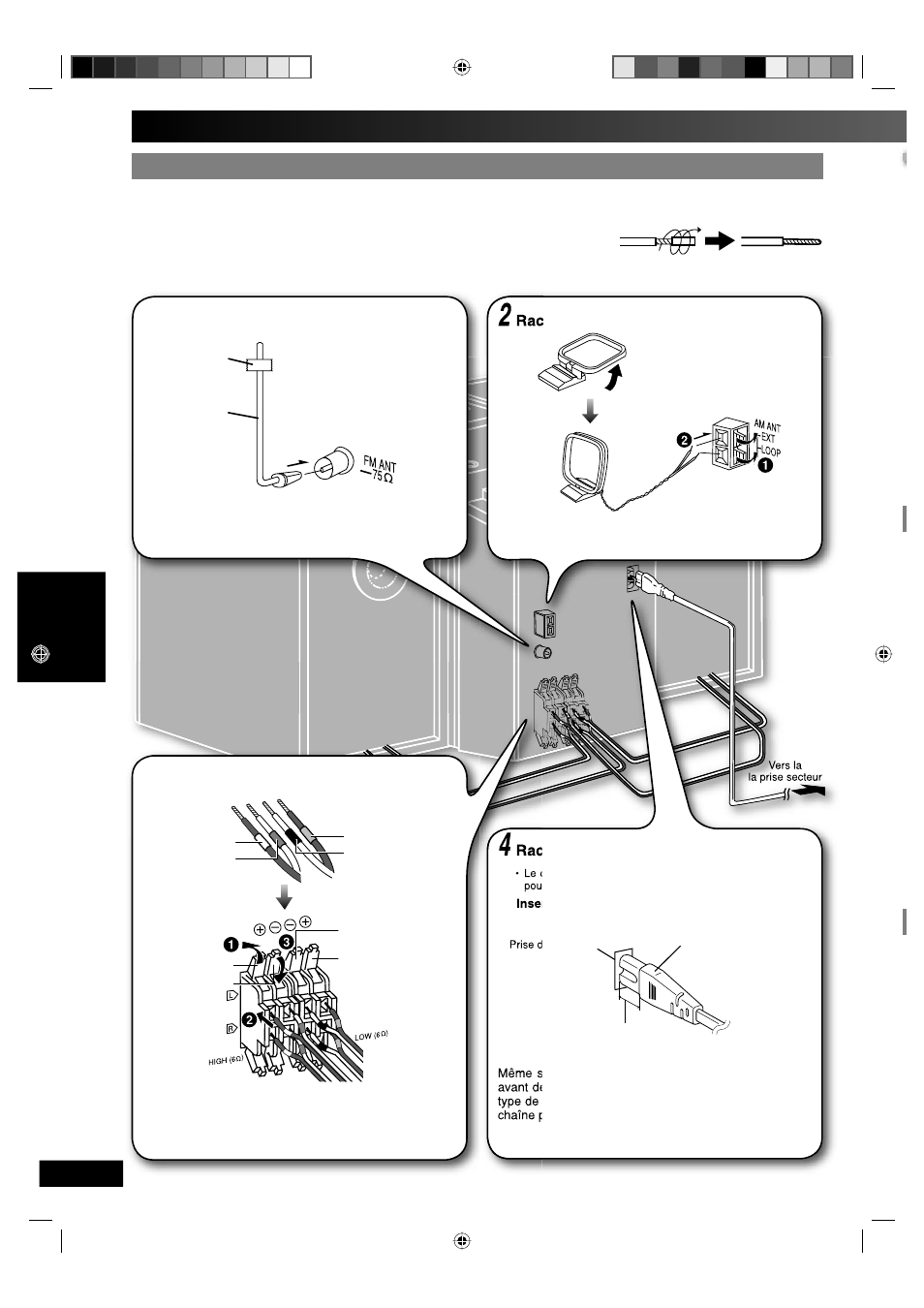

Mise en route
Vers la
la prise secteur
4
Raccorder le cordon d’alimentation.
• Le cordon d’alimentation fourni a été conçu exclusivement
pour cet appareil. Ne pas l’utiliser avec d’autres appareils.
Insertion du connecteur
Connecteur
Environ 3,5 mm
Même si le connecteur est bien inséré à fond, la partie
avant de la fi che peut éventuellement dépasser selon le
type de prise utilisé, comme illustré. Quoi qu’il en soit, la
chaîne peut être utilisée sans problème.
Prise de l’appareil
Antenne-cadre AM
2
Raccorder l’antenne-cadre AM.
1
Raccorder l’antenne FM intérieure.
Ruban adhésif
Antenne FM
intérieure
Fixer l’antenne à un mur ou à un montant et la disposer
de façon qu’il y ait le moins d’interférences possibles avec
la réception de la radio.
3
Raccorder les câbles d’enceinte.
Les cordons à étiquette blanche ou bleue sont pour les
hautes fréquences.
Les cordons à étiquette rouge ou noire sont pour les
basses fréquences.
Toute connexion erronée peut endommager l’appareil.
Rouge
Noir
Blanc
Bleu
Gris (+)
Bleu (–)
Noir (–)
Rouge (+)
Placez l’antenne debout sur sa base. Maintenez
l’excédent de cordon d’antenne à l’écart des autres fi ls
et cordons.
Etap Etape 1 e 1
- Raccordements - Raccordements
Brancher le cordon d’alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.
Préparation
Torsader l’extrémité de la gaine en vinyle des cordons d’enceinte et l’enlever.
OU
Si les cordons d’enceinte ne sont pas munis d’une gaine en vinyle, les connecter
directement aux terminaux.
Raccordement d’antennes en option R
A
•
•
•
•
Etape 2
- Insertion des piles dans la télécommande
Etape 3
- Fonction de démonstration
