Wichtige bedienungselemente und ihre funktionen, Vorderseite – Panasonic WVBM140 Benutzerhandbuch
Seite 4
ON
ON
OFF
STD BY
POWER
DISPLAY
MODE
INPUT
SELECT
CAMERA
VTR
AUDIO
H.HOLD
V.HOLD
HEIGHT
BRIGHT
V.LIN
CONTRAST
SEQUENCE
SET UP
1
Video Monitor WV-BM
140
2
3
4
-19-

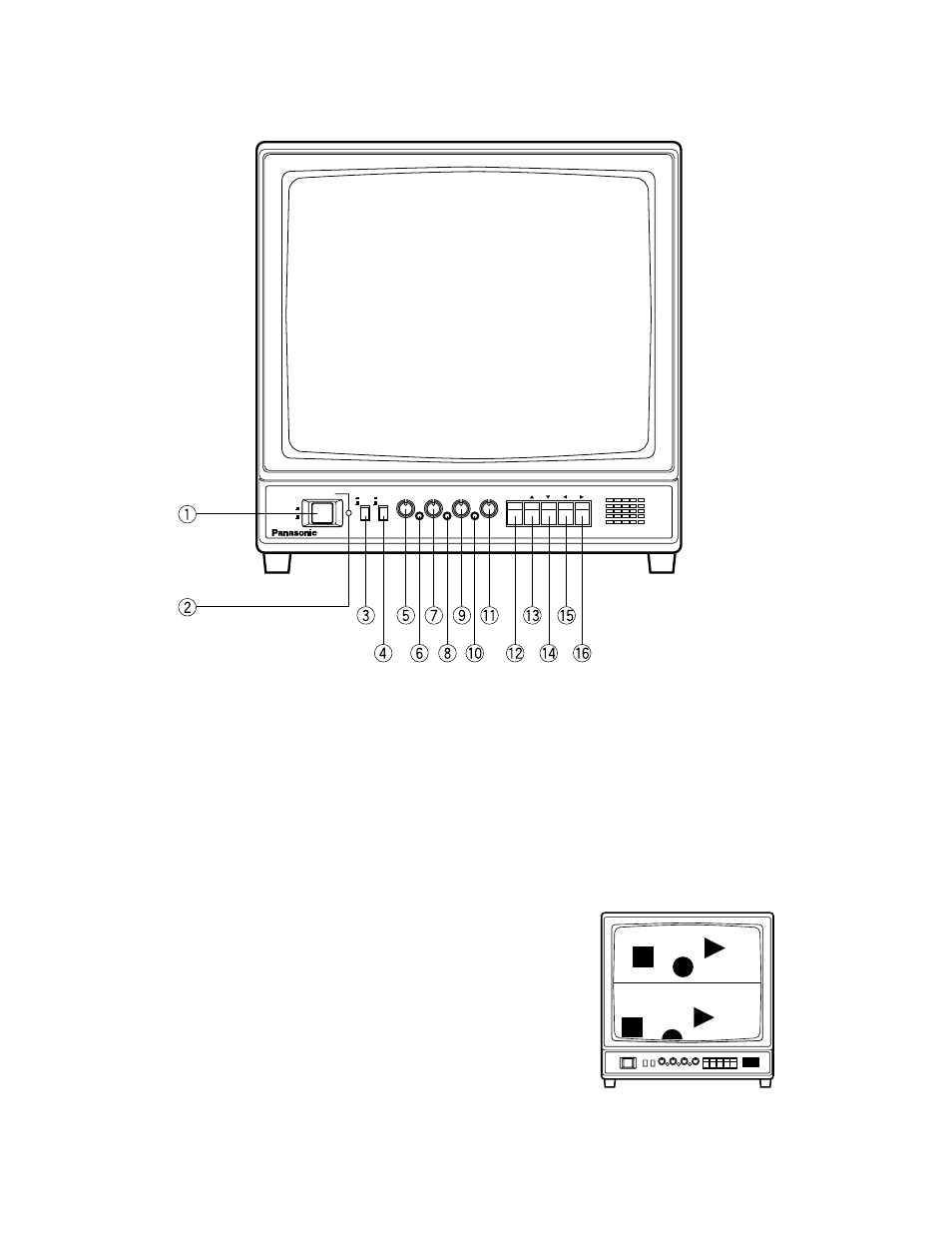

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
■
VORDERSEITE
8. Höhenregler (HEIGHT)
Diesen Regler im oder gegen den Uhrzeigersinn
drehen, um die Höhe des angezeigten Bildes zu
vergrößern bzw. zu verkleinern.
1. Netzschalter (POWER)
Der Netzschalter dient für das Ein- und Ausschalten
des Monitors.
Den Netzschalter durch einmaligs Drücken einrasten
(;), um den Monitor einzuschalten. Den Netzschalter
durch nochmaliges Drücken wieder ausrasten (l),
um den Monitor auszuschalten.
2. Netzstrom-Kontrollampe
Diese Kontrollampe leuchtet auf, um damit anzu-
zeigen, daß die Stromversorgung eingeschaltet ist.
3. Betriebsarten-Wahlschalter (STD BY
;
/ON
l
)
ON:
Das Kamerabild erscheint am Bildschirm des
Monitors.
STD BY:
Das Kamerabild rscheint im Sequenzmodus
nicht am Bildschirm des Monitors, kann aber am
REC OUT-Steckerverbinder abgenommen wer-
den.
4. Eingangs-Wahlschalter (VTR
;
/CAMERA
l
)
VTR:
Das an den PLAY IN-Steckverbinder angeschlos-
sene VTR-Wiedergabebild oder Videosignal kann
beobachtet werden.
CAMERA:
Das an den CAMERA INPUT-Steckver-
binder angeschlossene Kamerabild kann
beobachtet werden.
5. Tonregler (AUDIO)
Diesen Regler im oder gegen den Uhrzeigersinn
drehen, um den Tonpegel zu erhöhen bzw. zu vermin-
dern.
6. Horizontaler Bildfang (H. HOLD)
Dieser Regler wird verwendet, um das horizontal
durchlaufende Bild zu stabilisieren.
7. Vertikaler Bildfang (V. HOLD)
Dieser Regler wird verwendet, um das vertikal durch-
laufende Bild zu stabilisieren.
