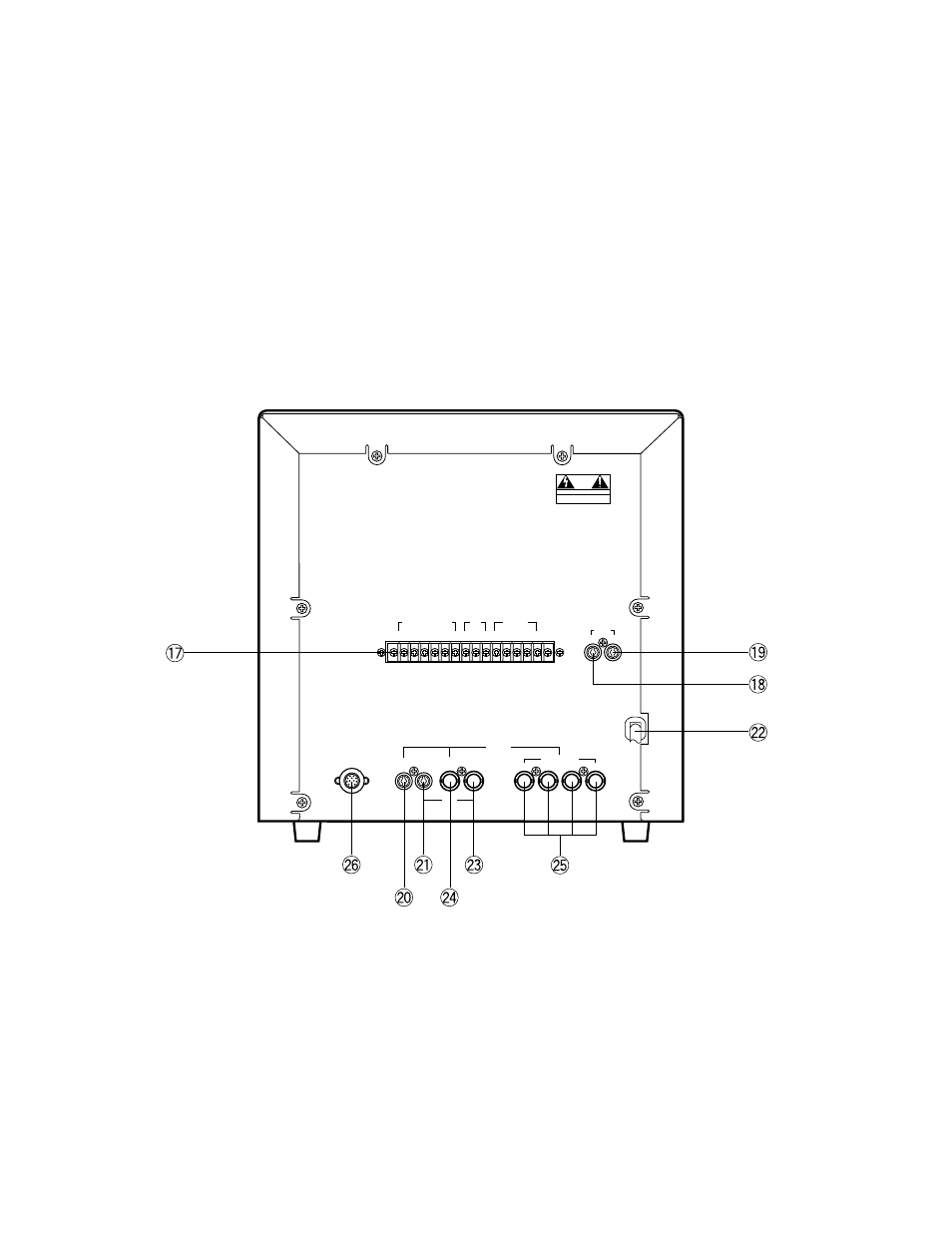

RÜCKSEITE
9. Helligkeitsregler (BRIGHT)
Diesen Regler im Uhrzeigersinn drehen, um die
Bildhelligkeit zu erhöhen. Den Regler gegen den
Uhrzeigersinn drehen, um die Bildhelligkeit zu vermin-
dern.
10. Vertikaler Linearitätsregler (V.LIN)
Dieser Regler wird verwendet, um die vertikalen
Nichtlinearitäten in dem Bild zu berichtigen.
11. Kontrastregler (CONTRAST)
Diesen Regler im Uhrzeigersinn drehen, um den
Kontrast des Bildes zu erhöhen.
Diesen Regler gegen den Uhrzeigersinn drehen, um
den Kontrast des Bildes zu vermindern.
12. Sequenz/Einstellschalter (SEQUENCE/SET UP)
Dieser Schalter dient für die Anzeige einer Serie von
Kamerabildern auf dem Monitor. Mit jedem Drücken
dieses Schalters wird auf das nächste Kamerabild
weitergeschaltet.
Falls Sie den Schalter drücken und für mindestens 2
Sekunden niederhalten, wenn der INPUT SELECT-
Schalter auf Position CAMERA gestellt ist, dann
erscheint das Einstellmenü (SET UP MENU) auf dem
Monitor.
13. Kamera-Wahlschalter (1)/Aufwärtsschalter (
D
)
14. Kamera-Wahlschalter (2)/Abwärtsschalter (
C
)
15. Kamera-Wahlschalter (3)/Linksschalter (
A
)
16. Kamera-Wahlschalter (4)/Rechtsschalter (
B
)
17. Anschlußklemmen für externe Steuerung
RECOVER
Diese Klemme wird verwendet, um das Spot-
Kamerabild zurückzustellen und an die Sequenz-
operation zurückzukehren, wenn das Recover-
Signal von dem Langzeit-VTR empfangen wird.
SPOT MONITOR CONTROL IN (1-4)
Diese Klemmen werden verwendet, um das
Alarm-Steuersignal von der Interfonanlage oder
einem Alarmsensor zu empfangen.
Hinweis:
Die Kurzschlußspannung an diesen
Klemmen sollte 0 - 0,2 V betragen, wenn die
Interfonanlage oder der Alarmsensor aktiviert ist.
ALARM CONTROL OUT
Diese Klemmen werden verwendet, um das
Alarm-Stursignal an eine externe Ausrüstung wie
z.B. einen Langzeit-VTR oder einn Summer zu
liefern. Wenn eine Interfonanlage oder ein Alarm-
sensor an die Spot-Monitor-Steuerklemme
angeschlossen ist, wird das Alarm-Ausgangssig-
nal von der STD BY- oder ALL MODE-Klemme an
den Langzeit-VTR oder Summer geliefert.
