Seite 50: Feststellbremse (handbremse) fußbremse
106
CX-DH801N
49
Deutsch
Elektrische Anschlüsse
(Fortsetzung)

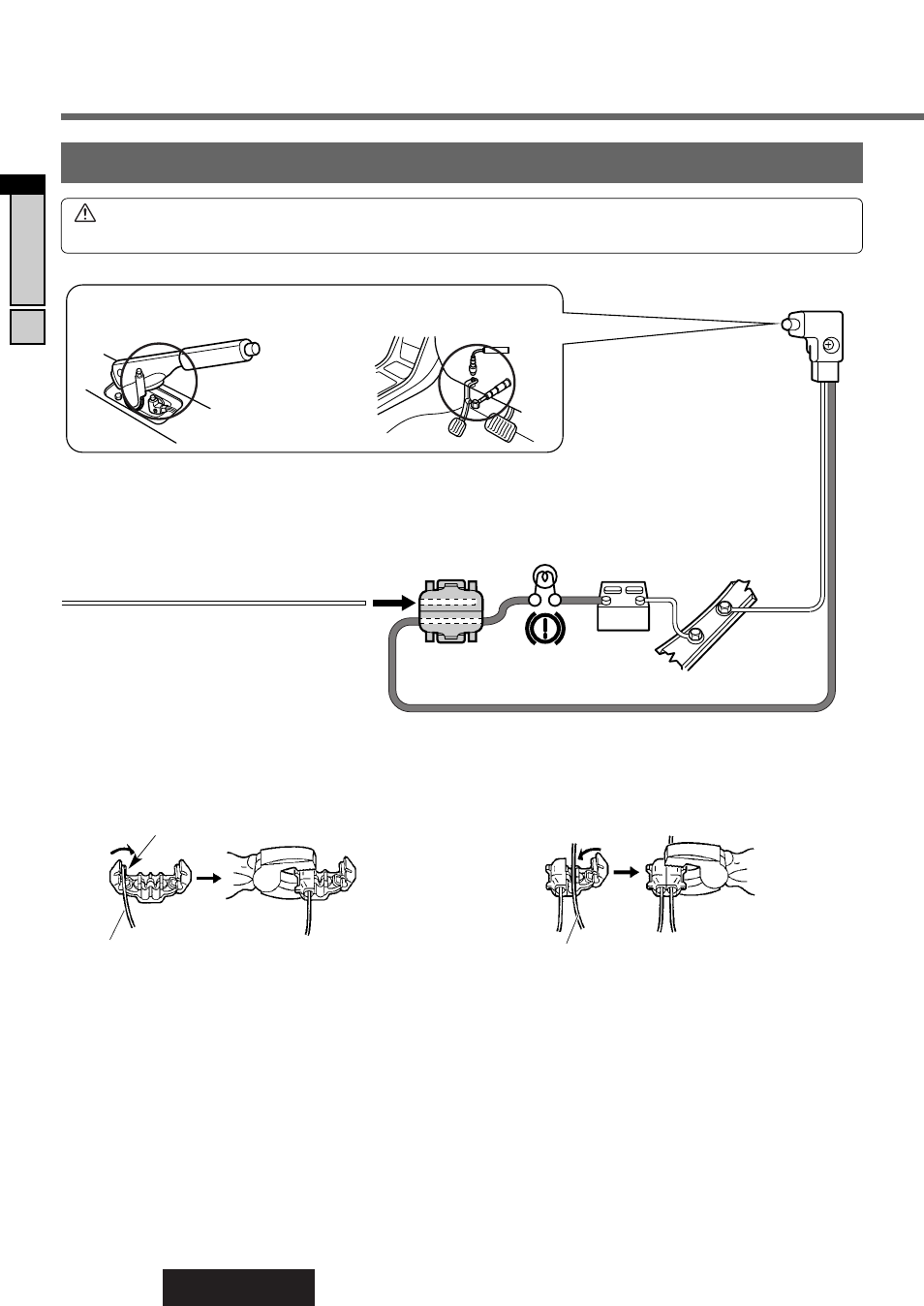

Anschluss des Feststellbremsen-Verbindungsleiters (Handbremse)
–
+
Die Position des Feststellbremsenschalters (Handbremse) variiert mit dem
Fahrzeugmodell. Für Einzelheiten über die genaue Position des
Feststellbremsenschalters (Handbremse) in Ihrem Kraftfahrzeug wenden
Sie sich bitte an Ihren Fachhändler.
Feststellbremsen-Verbindungsleiter
(Handbremse) (Blau/gelber Streifen)
Wenn Sie den Feststellbremsenhebel
(Handbremse) anziehen, wird das Gerät am
Chassis an Masse gelegt.
Feststellbremsenschalter
(Handbremse)
Chassis des
Kraftfahrzeuges
Batterie
Bremsleuchte
Klemmanschluss
i
q
Bringen Sie den Klemmanschluss i am Ende des
Feststellbremsen-Verbindungsleiters (Handbremse) an.
w
Der Klemmanschluss i ist an den Stromquellen-
seitigen Leiter des Feststellbremsenhebels
(Handbremse) angeschlossen.
Feststellbremsen-Verbindungsleiter (Handbremse)
(Blau/gelber Streifen)
Wird bis zu diesem Punkt geführt.
Stromquellen-seitiger Leiter
Feststellbremse (Handbremse)
Fußbremse
Vorsicht: Aus Sicherheitsgründen sollten Sie sich unbedingt für diesen Anschluss an Ihren nächsten profes-
sionellen Systeminstallateur wenden.
