Video- und component/rgb in-anschluss, Hdmi-anschluss, Anschlüsse – Panasonic TH50LFB70E Benutzerhandbuch
Seite 12
12
AUDIO
OUT
R
L
,
Y , P
B
,
P
R
OUT
P
B
Y
P
R
AUDIO
OUT
R
L
VIDEO
OUT

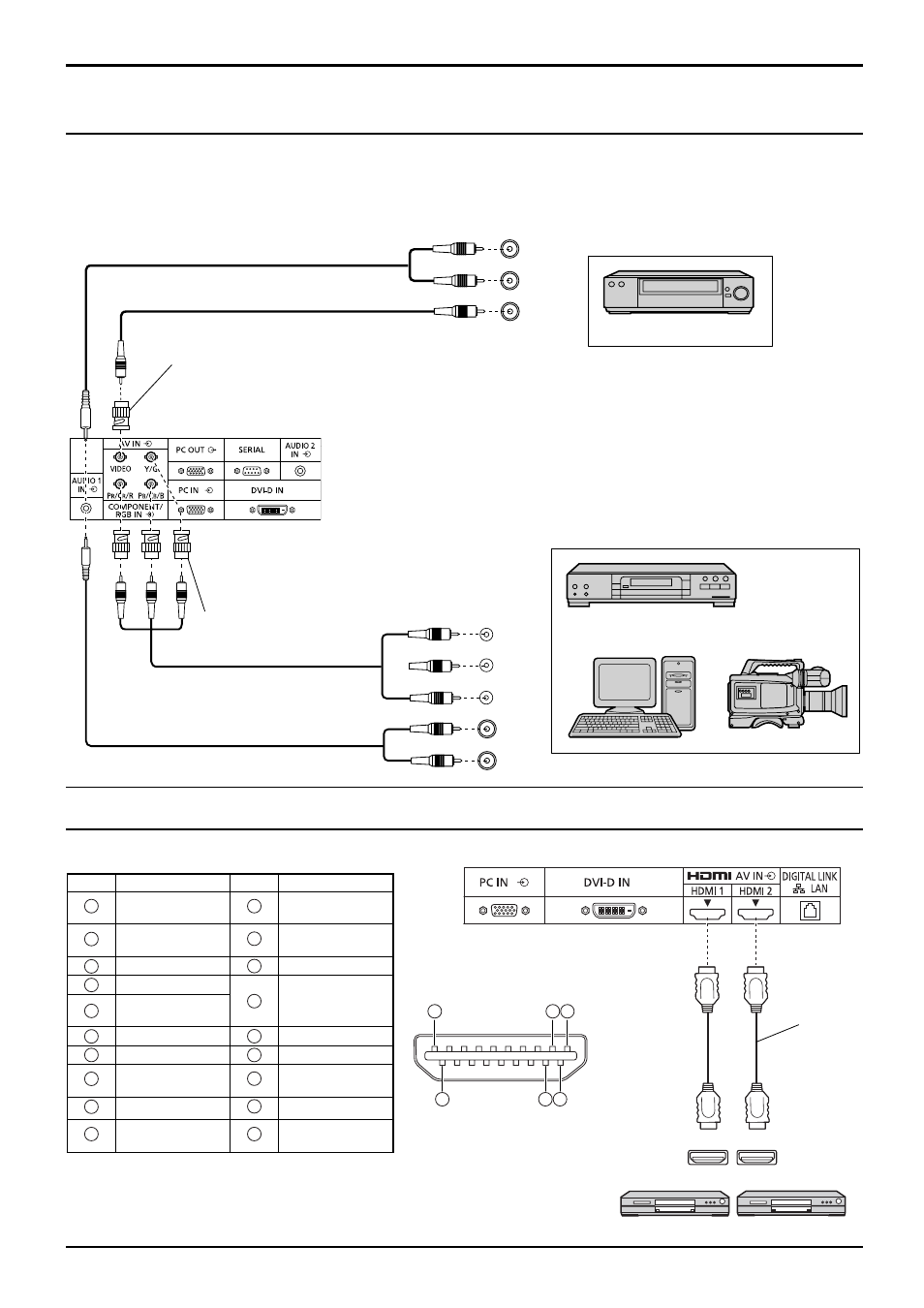

Anschlüsse
VIDEO- und COMPONENT/RGB IN-Anschluss
Hinweis:
Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild
angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
HDMI-Anschluss
[Stiftzuweisungen und Signalnamen]
19
3 1
4 2
18
Hinweis:
Das zusätzliche Zubehör und das HDMI-Kabel in der Abbildung sind nicht im
Lieferumfang dieses Sets enthalten.
Klemme Signalbezeichnung Klemme Signalbezeichnung
1
TMDS-Daten2+
11
TMDS-Uhr
abgeschirmt
2
TMDS-Daten2
abgeschirmt
12
TMDS-Uhr-
3
TMDS-Daten2-
13
CEC
4
TMDS-Daten1+
14
Reserviert
(NC auf Gerät)
5
TMDS-Daten1
abgeschirmt
6
TMDS-Daten1-
15
SCL
7
TMDS-Daten0+
16
SDA
8
TMDS-Daten0
abgeschirmt
17
DDC/CEC
Erdung
9
TMDS-Daten0-
18
+5V Leistung
10
TMDS-Uhr+
19
Hot Plug-
Erkennung
Stereo-Minibuchse (M3)
Pin-BNC-
Adapterstecker
AUDIO 1 IN:
Gemeinsam benutzt von VIDEO
und COMPONENT/RGB IN
Pin-BNC-
Adapterstecker
Computer
DVD-Player
RGB-Camcorder
Videorekorder
Hinweise:
• Ändern Sie die Einstellung der Option „YUV/RGB Eingangswahl“
des Menüs „Konfi guration“ auf „YUV“ (bei Herstellung eines
Komponentensignal-Anschlusses) bzw. „RGB“ (bei Herstellung
eines RGB-Signal-Anschlusses). (siehe Seite 68)
• Signale, die an den Anschlüssen COMPONENT/RGB IN anliegen,
entsprechen Sync-Signal auf G oder Sync-Signal auf Y.
HDMI
AV OUT
HDMI
AV OUT
DVD-Player
HDMI-
Kabel
