Dvi-d-in-anschluss, Anschlüsse – Panasonic TH50LFB70E Benutzerhandbuch
Seite 13
13

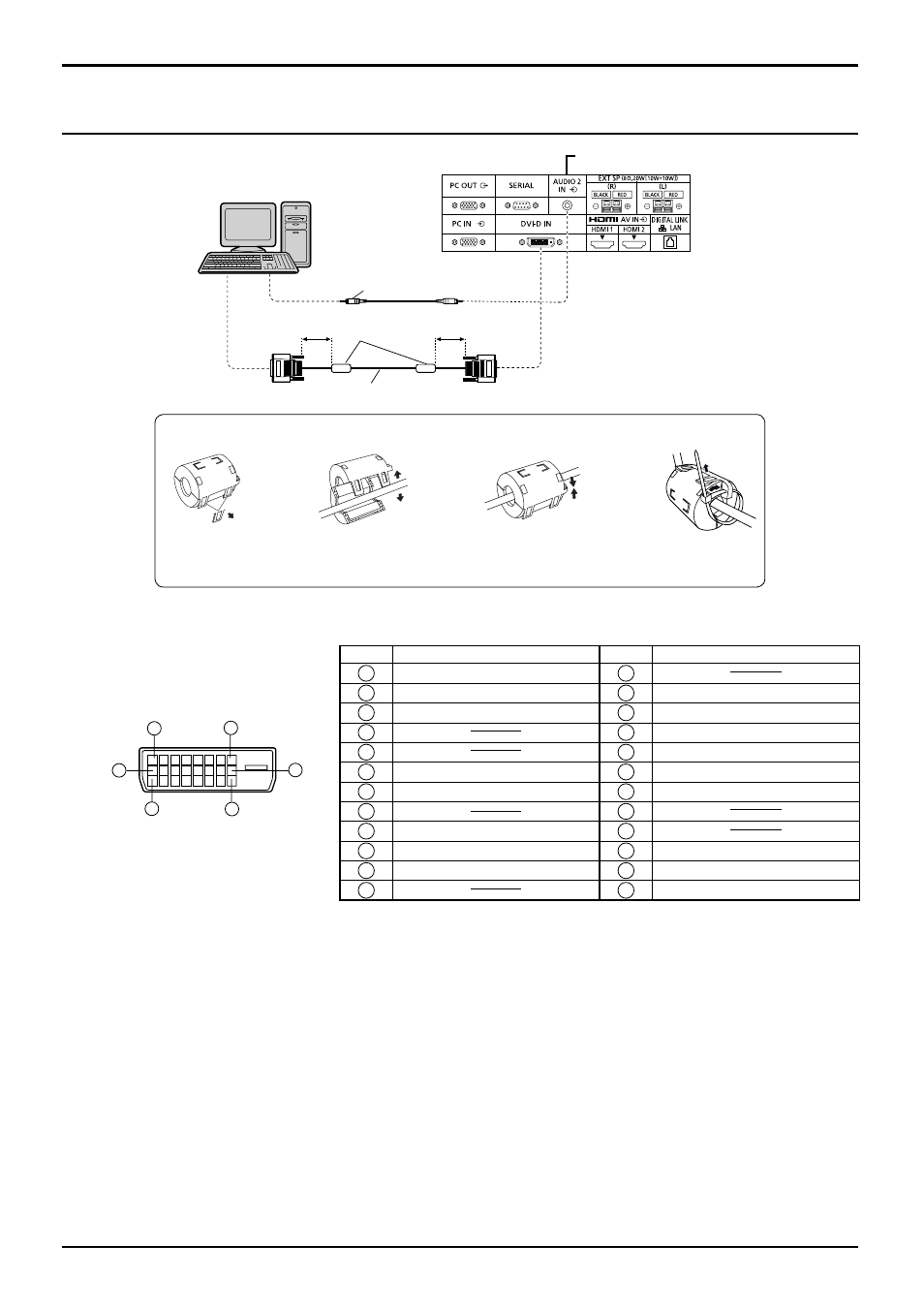

DVI-D-IN-Anschluss
Klemme
Signalbezeichnung
Klemme
Signalbezeichnung
1
T.M.D.S. Daten 2-
13
2
T.M.D.S. Daten 2+
14
+5 V Gleichstrom
3
T.M.D.S. Daten 2 abgeschirmt
15
Masse
4
16
Hot Plug-Feststellung
5
17
T.M.D.S. Daten 0-
6
DDC Takt
18
T.M.D.S. Daten 0+
7
DDC Daten
19
T.M.D.S. Daten 0 abgeschirmt
8
20
9
T.M.D.S. Daten 1-
21
10
T.M.D.S. Daten 1+
22
T.M.D.S. Takt abgeschirmt
11
T.M.D.S. Daten 1 abgeschirmt
23
T.M.D.S. Takt+
12
24
T.M.D.S. Takt-
Hinweise:
• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät
nicht mitgeliefert.
• Verwenden Sie ein DVI-D-Kabel gemäß DVI-Norm. In Abhängigkeit von der Länge oder Qualität des Kabels kann
eine Beinträchtigung des Bilds auftreten.
Stiftanordnung des DVI-D-
Eingangsanschlusses
Ansicht der Anschlusstafel
16
17
24
8
1
9
Anschlüsse
Ferritkern installieren
Ziehen Sie die Laschen
(an zwei Positionen)
zurück
1.
Ferritkern
öffnen
2.
Kabel
durchstecken
und schließen
3.
Den Ferritkern mit
dem Kabelbinder
befestigen
4.
Stereo-Minibuchse (M3)
PC mit DVI-D-
Videoausgang
Geteilt mit PC IN.
Weniger als 5 cm
Ferritkern
(geliefert)
DVI-D-Videokabel (innerhalb von 5 m)
Weniger als 5 cm
