Seite 16
16
Anschlüsse

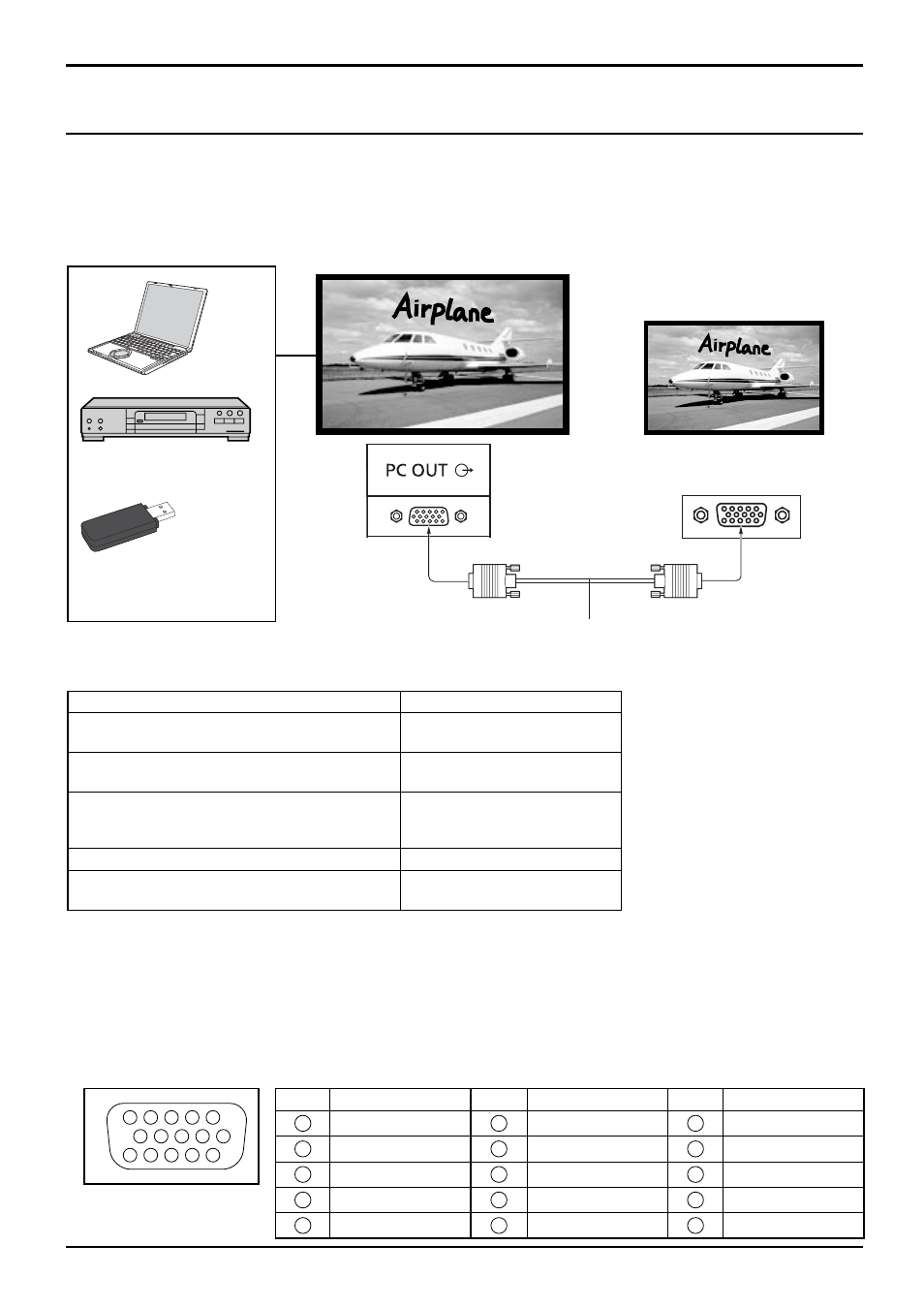

Das auf dem Display wiedergegebene Bild und auch das Bild, das über ein Videogerät eingegeben oder das auf
dem Display als Whiteboard gezeichnet wird, kann über einen anderen Sub-Monitor angezeigt werden.
Um diese Funktion zu benutzen, stellen Sie in der „Konfi guration“ die „Monitor-Ausgabe“ auf „Ein“. (Siehe Seite 66)
Hinweis: Wird diese Option auf „Ein“ gestellt, werden die Werte im „Bild“-Menü auf die Standardwerte gesetzt.
Computer, DVD-Player und
andere Videogeräte
USB-Speicher
(Kann über den Memory
Viewer eingesehen werden)
Eingangssignale und gezeichnete Bilder, die ausgegeben werden können
Eingangssignal / Gezeichnetes Bild
Ausgangssignal
HDMI-Eingangssignal (HDMI 1, HDMI 2)
HDCP (Kopierschutz) nicht unterstützt
1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
DVI-Eingangssignal (DVI-D IN)
HDCP (Kopierschutz) nicht unterstützt
1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
PC-Eingangssignal (PC IN)
Wenn „YUV/RGB Eingangswahl“ auf „RGB“
gestellt ist
1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
Whiteboard-Bildschirm
1.920 × 1.080 bei 60 Hz
Bildschirm von Memory Viewer (MEMORY
VIEWER)
1.920 × 1.080 bei 60 Hz
Hinweise:
• Das Seitenverhältnis des von den Ausgangssignalen erzeugten Bildes wird geändert, so dass das Bild auf dem Bildschirm angezeigt werden kann.
• Die folgenden Eingangssignale können nicht ausgegeben werden.
YUV-Eingabe (COMPONENT)
Composite Video-Eingabe (VIDEO)
Miracast Bild (Miracast(TM))
Wireless Manager (Panasonic APPLICATION)
Pin-Belegung und Signalbezeichnungen des Anschlusses Monitor-Ausgabe (Mini-D-sub, 15-polig)
1
6
7
8
3
9
4
5
10
15 14 13 12 11
2
Sub-Monitor
Anschluss PC OUT (PC-Ausgang)
Pin-Nr. Signalbezeichnung Pin-Nr. Signalbezeichnung Pin-Nr. Signalbezeichnung
1
R
6
GND (Masse)
11
NC (nicht angeschlossen)
2
G
7
GND (Masse)
12
NC (nicht angeschlossen)
3
B
8
GND (Masse)
13
HD
4
NC (nicht angeschlossen)
9
+5 V DC
14
VD
5
GND (Masse)
10
GND (Masse)
15
NC (nicht angeschlossen)
(Weiblich)
(Männlich)
Mini D-sub-Kabel, 15-polig
(Im Handel erhältlich)
Anschluss PC-Eingang
