8
DEUTSCH
TEILEBEZEICHNUNGEN
UND FUNKTIONEN
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDFUNKTIONEN
ERWEITERTER ANSCHLUSS
BETRIEB DER
FERNBEDIENUNG
FEHLERSUCHE
ANDERE
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDLEGENDE ANSCHLÜSSE

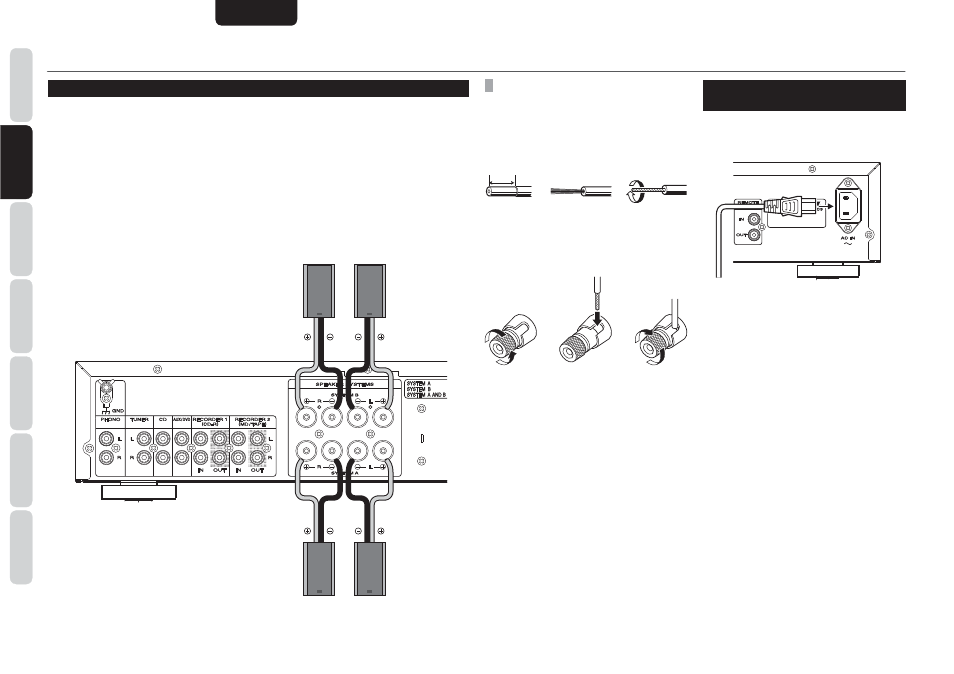

ANSCHLUSS DER LAUTSPRECHERSYSTEME
Dieses Gerät verfügt über zwei Paare von SPEAKER SYSTEM-Klemmen – SYSTEM A-Klemmen und
SYSTEM B-Klemmen. Bei Verwendung eines Lautsprechersystems wird dieses an die SYSTEM A-Klemmen
angeschlossen.
• Die Impedanz der Lautsprecher sollte zwischen 8 und 16 Ohm liegen. Wenn Lautsprecher mit einer
Impedanz von weniger als 8 Ohm angeschlossen werden, ist es möglich, daß die Schutzschaltung
während der Wiedergabe aktiviert wird.
• Den rechten Lautsprecher an die R-Klemmen und den linken Lautsprecher an die L-Klemmen
anschließen.
• Die Ausgangsklemmen weisen positive (+: rot) und negative (–:schwarz) Polarität auf, die einzelnen
Lautsprecher haben die gleiche Polarität (+ und –). Beim Anschließen der Lautsprecher muß unbedingt
darauf geachtet werden, die Klemmen gleicher Polarität miteinander zu verbinden (+ mit + und – mit –).
• Wenn nur ein Lautsprechersystem angeschlossen wird, können Sie bessere Klangqualität durch
Anschluss an SYSTEM A erreichen.
VERKABELUNG DES
LAUTSPRECHERKABELS
• Achten Sie bei der Verkabelung darauf, dass Sie
keinen Kurzschluss verursachen.
• Entfernen Sie die Kabelhülle wie in der Abbildung
unten gezeigt.
Ungefähr 1 cm
Schneiden Sie
die Kabelhülle
ab. Entfernen Sie die
Kabelhülle an der
Schneidkante. Verdrillen Sie
die Adern.
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum
Lösen gegen den
Uhrzeigersinn. Setzen Sie die
Kabelader ein. Drehen Sie zum
Anziehen im
Uhrzeigersinn.
Ihr Lautsprechersystem muss die folgenden
Bedingungen erfüllen. Wenn nicht, wird die
Schutzschaltung des PM6003 ausgelöst und
dadurch die richtige Wiedergabe verhindert. In
einigen Fällen können der Verstärker und die
Lautsprecher beschädigt werden.
• Bei der Verwendung eines Lautsprechersatzes
muss die Gesamtlautsprecherimpedanz 4 Ohm
oder höher sein.
• Bei der Verwendung von 2 Lautsprechersätzen
muss die Gesamtlautsprecherimpedanz 8 Ohm
oder höher sein.
ANSCHLUSS DES
NETZKABELS
1.
Stecken Sie das Netzkabel in die AC IN-
Buchse auf der Rückseite des Players ein.
2.
Schalten Sie den Netzschalter des an diesem
Gerät angeschlossenen Audiogerätes
(Verstärker, usw.) ein. Stellen Sie den
Wähler des angeschlossenen Gerätes auf
dieses Gerät.
3. Stecken Sie das Netzkabel in eine
Netzsteckdose ein.
